4x4 HDMI Matrix Unterstützung für Analog- und SPDIF-Audio-Extraktion 4K TCP/IP Web-GUI-Steuerung
Einleitung
LINK-MI LM-MX17 Hochleistungs-HDMI-Matrix-Switcher kann eine von 4 HDMI-Quellen auf 4 HDMI-Displays umschalten. Es unterstützt eine Auflösung von bis zu 4K2K@60Hz.
Eigenschaften
1Unterstützung von 4K@60Hz YUV4:4:4
2. Bandbreite bis 18 Gbps
3. HDCP 1.4 / 2.2 kompatibel
4Unterstützung von HDR10, HLG, Dolby Vision
5. 4x HDMI-Eingang, 4x HDMI-Ausgang mit 4x SPDIF-Koaxial Audio und 4x Analog Audio
6. Jede der 4 Ultra HD-Quellen zu jeder der 4 Ultra HD-Displays
7. Unterstützung der IR-Steuerung für Fernstrecken; RS232-Steuerung,Panel Button-Steuerung,TCP/IP-Steuerung und Web-GUI-Steuerung
8Unterstützen Sie PCM2.0, Dolby True HD und DTS-HD Master Audio, LPCM7.1, Audio-Samplerrate bis 192 KHz.
9. Unterstützung der analogen und S/PDIF-Audio-Extraktion
10. Unterstützung des EDID-Managements und der EDID-Studie
11. Unterstützung der Firmware-Aktualisierung über den USB-Port
Spezifikation
| Modell Nr. |
LINK-MI LM-MX17 |
| Eingangsstellen |
4x HDMI |
| Ausgangsorte |
4x HDMI
4x L/R Audio Ausgang; 4x SPDIF Audio Ausgang
|
| Andere Häfen |
| RS-232 Serienanschluss |
3PIN-Konnektoren für Endgeräte |
| Ethernet-Anschluss (IP-Steuerung) |
RJ45, weiblich |
| IR Ext-Anschluss |
mit einer Breite von nicht mehr als 20 mm, |
| Technische |
| Maximale Auflösung |
4K@60Hz YUV4:4:4 |
| HDCP-konform |
HDCP2.2 und HDCP1.4 |
| Ausgabe Video |
HDMI 2.0 und HDMI 1.4 |
| Unterstütztes Audioformat |
PCM2.0Dolby True HD und DTS-HD Master Audio, LPCM7.1 |
| Bandbreite |
18 Gbps |
| Voreingestellte IP |
192.168.1.168 |
| Funktionen |
| Kontrollmethoden |
Fernbedienung, Tasten, RS232, TCP/IP, Web-GUI |
| Andere Aufgaben |
IR-Erweiterung |
| Mechanische |
| Stromversorgung |
Gleichspannung 12V 2A |
| Stromverbrauch |
14W (maximal) |
| Wohnungen |
| Abmessung |
L216.2XW128.5XH34mm |
| Gewicht |
0.47 kg |
| Anmerkung:Die Spezifikationen können ohne vorherige Ankündigung geändert werden |
Verbindungsdiagramm

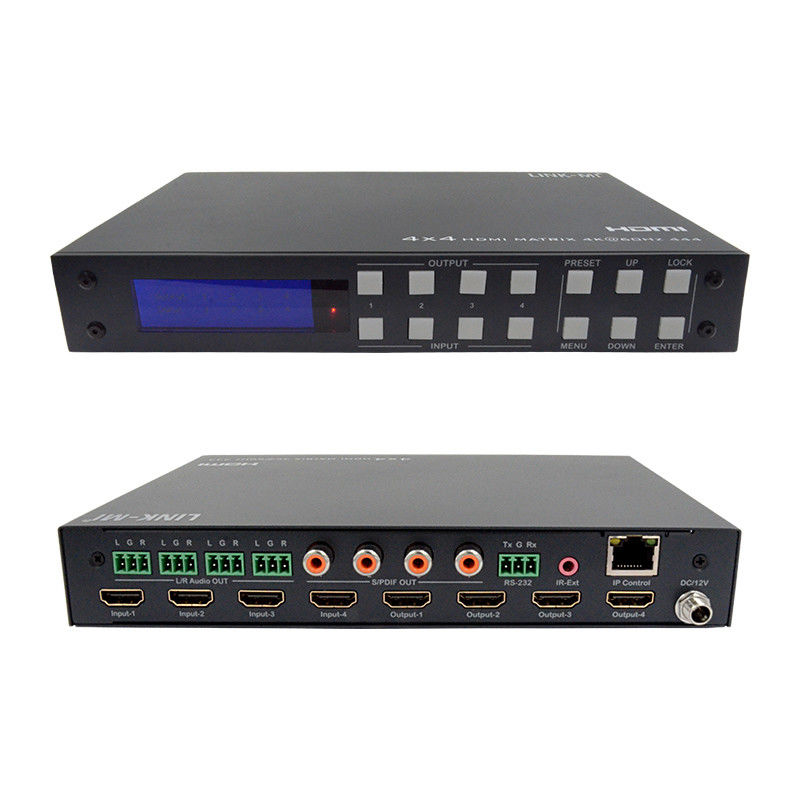

Beschreibung des Panels
Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder Handelsgesellschaft?
A1: Als professioneller Hersteller liefern wir HDMI-bezogene Produkte seit mehr als 10 Jahren in China.
F2: Warum sollten wir Sie wählen?
A2: Wir können Produkte mit Fabrikpreis, guter Qualität, besten Service und langer Garantie anbieten.
F3: Wie wäre es mit Ihrem Produktservice?
A3: Wir können OEM und ODM anbieten, drucken Sie Ihre Marke, Ihr Design auf dem Produkt basierend auf Ihrer Bestellmenge.
F4: Wie sieht es mit den Zahlungsbedingungen aus?
A4: Wir akzeptieren Banküberweisung, Western Union, Geldgramm, Paypal, Bank of China oder Bargeld als Zahlungen.
F5: Wie versendet man das Paket?
A5: DHL, Fedex, EMS, per Luft, See... usw.
F6: Welche Garantie bieten Sie an?
A6: Unser ausgezeichnetes Kundendienstteam wird Ihnen online technische Unterstützung bieten. Wir bieten eine einjährige Garantie für unsere Produkte.
F7: Wie kann ich die Produkte kaufen, die ich brauche, wenn es keinen Preis auf der Website gibt?
A7: Sie können uns Ihre Anfrage über die Produkte, die Sie benötigen, senden. Unsere Verkäufe werden Ihnen innerhalb von 24 Stunden antworten, um Ihnen bei der Bestellung zu helfen.
Benutzerhandbuch:
LM-MX17 4x4 HDMI2.0 Matrix unterstützt 4K@60hz YUV444,...
