4K60 2x1 Multiviewer nahtloser UHD-Video-Switcher mit Audio RS232
Einleitung

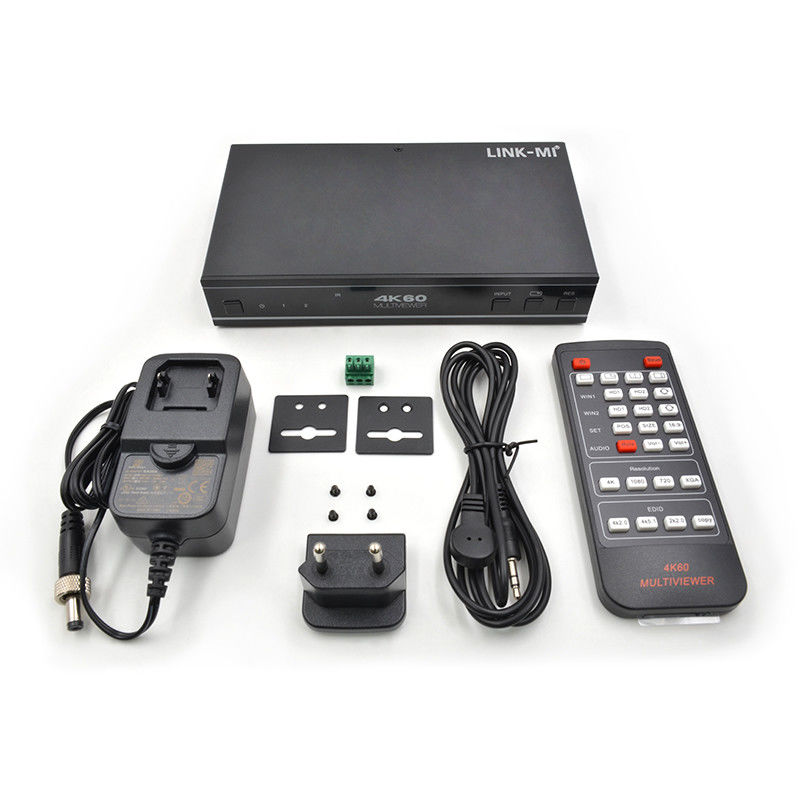

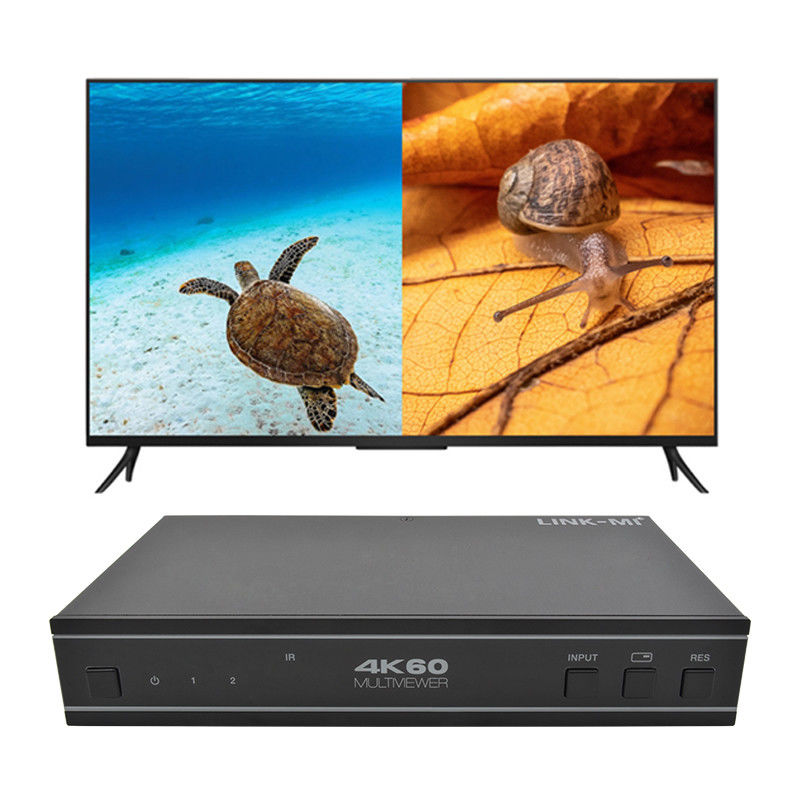

LINK-MI LM-S21C Dieser 4K60 2x1 Multiviewer nahtlose UHD-Video-Switcher wurde entwickelt, um eine höhere Ausgabenauflösung (4K@60) für mehrere Quellen auf einem einzigen Bildschirm zu unterstützen.Es kann zwei Videosignale auf einem UHD- oder HD-Display kombinieren.
Der Benutzer kann jede Eingabe einfach über die mitgelieferte Steuerungssoftware verwalten und beliebige Layouts und Positionen der beiden Eingänge auf einem einzigen Monitor erstellen.Dieses Gerät unterstützt die volle Bandbreite der Eingabe-Videoauflösungen bis 4K@60 (RB) und Audio RCA / Optical De-Embedding unterstützt für externe Audio-VertriebssystemeDieses Gerät kann über Frontknöpfe, IR-Fernbedienung, RS-232-Befehle gesteuert werden.
Merkmal
1. HDMI 2.0b, HDCP 2.2 und HDCP 1.x kompatibel
2Unterstützt 18 Gbps Video Bandbreite
3. Eingabe- und Ausgabeauflösungen bis zu 4K2K@604 unterstützen:4:4
4Unterstützung von LPCM, AC3, DD+, DTS, DTS-HD, bis zu 7,1-Audiokanal
5. Nahtlose Umstellung zwischen Eingangskanälen und kombinierten mehreren Bildern auf einem UHD-Monitor

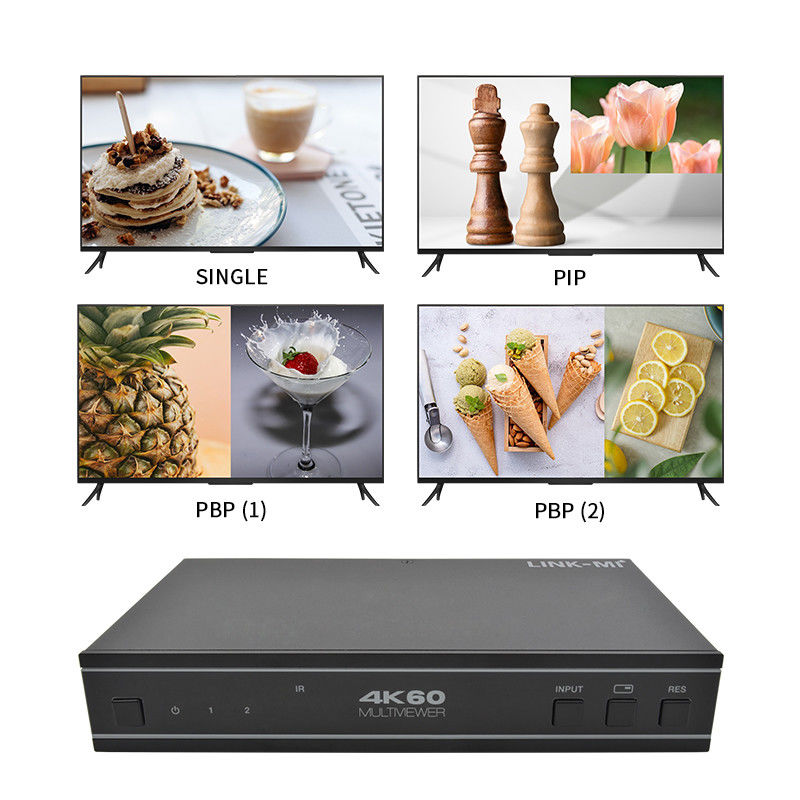

6Bis zu 4 Anzeigemodi: SINGLE, PIP, PBP (1), PBP (2)
7. Audio-De-Embedding über analoge und optische Glasfaseraudio-Ports
8Unterstützung der Lautstärkeregulierung und der unabhängigen Auswahl von Audio
9. Fortgeschrittenes EDID-Management
10Steuerung über Front-Panel-Tasten, IR-Fernbedienung, RS-232-Befehle
11Kompaktes Design für eine einfache und flexible Installation
Spezifikation
| Modell Nr. |
LM-S21C |
| Technische |
| HDMI-Konformität |
HDMI 2.0b |
| HDCP-Konformität |
HDCP 2.2/1.x |
| Video-Bandbreite |
18 Gbps |
| Auflösung des Videos |
Bis zu 4K2K@60 4:4:4 |
| IR-Spiegel |
5Vp-р |
| IR-Frequenz |
38 kHz |
| Farbraum |
RGB, YCbCr4:4:4, YCbCr 4:2:2, YCbCr 4:2:0 |
| Farbtiefe |
8 Bit |
| Audioformate |
HDMI: PCM2.0/5.1/7.1CH, Dolby Digital/Plus, DTS, DTS mit hoher Auflösung
Analog-Audio [3.5mm L/R]: PCM2.0;
SPDIF (optisch): Dolby Digital, DTS 5.1, PCM2.0.
Anmerkung: Es unterstützt HBR-Audio nicht.
|
| ESD-Schutz |
Modell des menschlichen Körpers ± ±8kV (Luftspalteentladung) & ±4kV (Kontaktentladung) |
| Verbindung |
| Eingabeorte |
2x HDMI IN [Typ A, 19-Pin-Frau] |
| Ausgangsorte |
1 x HDMI-Ausgang [Typ A, 19-Pin-Frau]
1 x L/R-Ausgang [RCA]
1 x OPTISCHE Ausgabe [S/PDIF]
|
| Kontrollstellen |
1 x RS-232 [3pin-3.81mm Phönix Steckverbinder]
1 x IR EXT [3,5 mm Stereo Mini-Jack]
|
| Mechanische |
| Wohnungen |
Metallgehäuse |
| Farbe |
Schwarz |
| Abmessungen |
175 mm [W] x 100 mm [D] x 30 mm [H] |
| Gewicht |
497 g |
| Stromversorgung |
Eintritt: Wechselstrom 100 - 240 V 50/60 Hz
Ausgang: DC 12V/1A (US/EU-Standard, CE/FCC/UL-Zertifiziert)
|
| Stromverbrauch |
4.56W (maximal) |
| Betriebstemperatur |
32 bis 104°F/0 bis 40°C |
| Speichertemperatur |
-4 bis 140°F / 20 bis 60°C |
| Relative Luftfeuchtigkeit |
20-90% RH (ohne Kondensation) |
| Anmerkung: Die Spezifikationen können ohne vorherige Ankündigung geändert werden. |
Verbindungsdiagramm
Anschluss 2

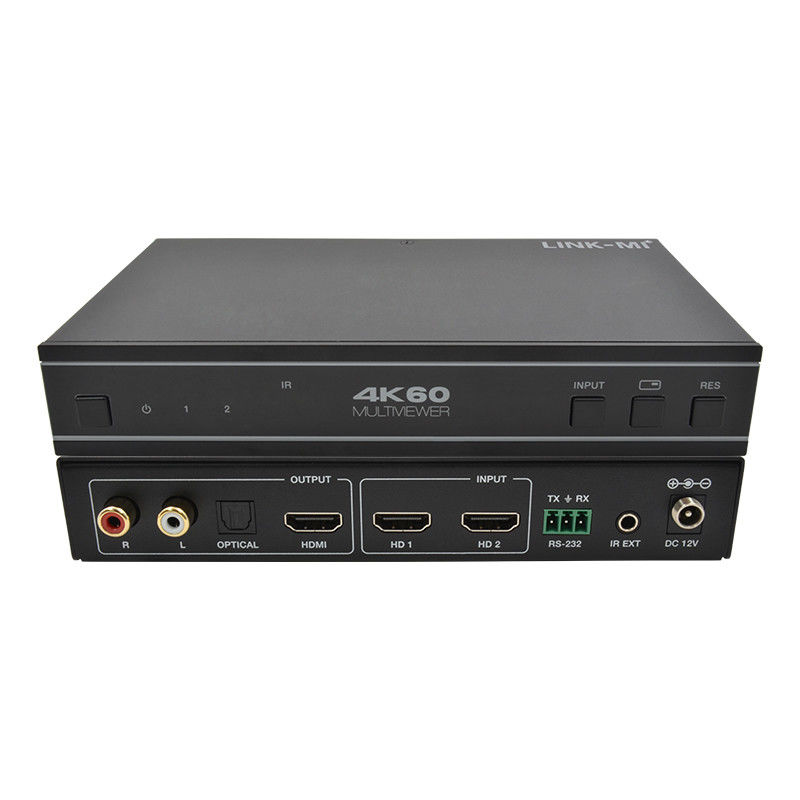

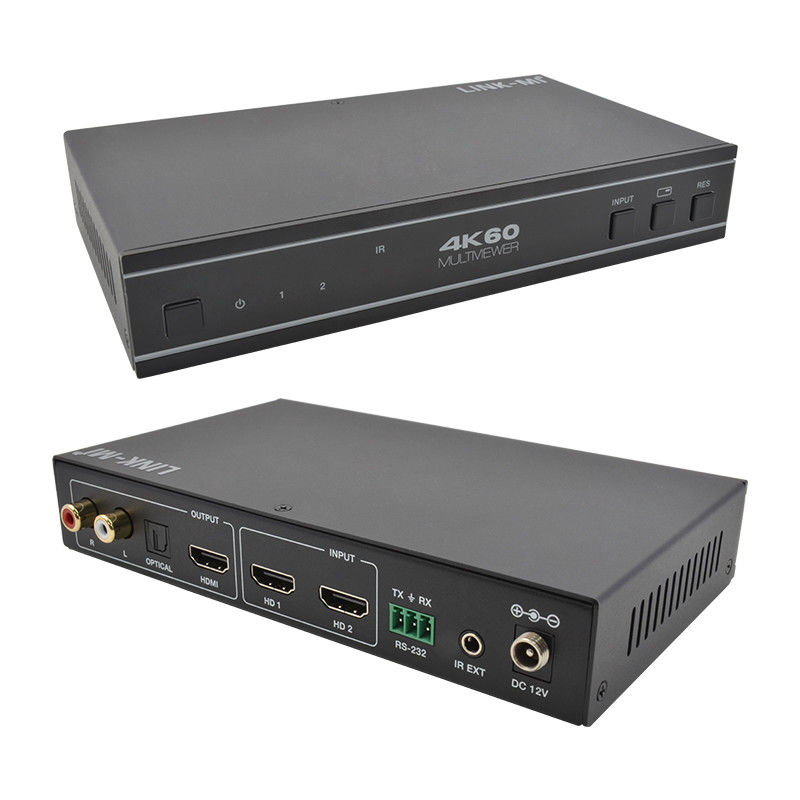

Beschreibung des Panels
Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder Handelsgesellschaft?
A1: Als professioneller Hersteller liefern wir HDMI-bezogene Produkte seit mehr als 10 Jahren in China.
F2: Warum sollten wir Sie wählen?
A2: Wir können Produkte mit Fabrikpreis, guter Qualität, besten Service und langer Garantie anbieten.
F3: Wie wäre es mit Ihrem Produktservice?
A3: Wir können OEM und ODM anbieten, drucken Sie Ihre Marke, Ihr Design auf dem Produkt basierend auf Ihrer Bestellmenge.
F4: Wie sieht es mit den Zahlungsbedingungen aus?
A4: Wir akzeptieren Banküberweisung, Western Union, Geldgramm, Paypal, Bank of China oder Bargeld als Zahlungen.
F5: Wie versendet man das Paket?
A5: DHL, Fedex, EMS, per Luft, See... usw.
F6: Welche Garantie bieten Sie an?
A6: Unser ausgezeichnetes Kundendienstteam wird Ihnen online technische Unterstützung bieten. Wir bieten eine einjährige Garantie für unsere Produkte.
F7: Wie kann ich die Produkte kaufen, die ich brauche, wenn es keinen Preis auf der Website gibt?
A7: Sie können uns Ihre Anfrage über die Produkte, die Sie benötigen, senden. Unsere Verkäufe werden Ihnen innerhalb von 24 Stunden antworten, um Ihnen bei der Bestellung zu helfen.
Benutzerhandbuch:
LM-S21C 4K60 2x1 Multiviewer nahtloser UHD-Video...
