8x8 HDMI Matrix mit analoger Audio-Extraktion Unterstützung 4K@60hz 18Gbps HDR
Einleitung
LINK-MI LM-MX21 Diese 8x8 4K HDMI Matrix unterstützt die Übertragung von Videos (Auflösungen bis 4K2K@60Hz, HDCP 2.2, HDMI2.0) und Multi-Channel-Digital Audio von 8 HDMI-Quellen zu 8 HDMI-Ausgängen und 8 SPDIF-Ausgängen.Diese Matrix unterstützt hochauflösende digitale Audioformate wie Dolby TrueHD und DTS-HD Master Audio sowie 3D-VideoinhalteDarüber hinaus ermöglicht diese Matrix auch das Einbetten und Extrahieren von Analog-Audio aus 8 Analog-Audio-Eingängen und 8 Analog-Audio-Ausgängen.
Eigenschaften
1. HDMI 2.0-Version (Unterstützung von 4K@60Hz YUV4:4:4)
2Unterstützung für 3D
3. Bandbreite bis 18 Gbps
4. HDCP1.4/2.2-konform
5Unterstützung für HDR10, HLG, Dolby Vision
6. 8xHDMI-Eingang, 8xHDMI-Ausgang
7. 8xAnalog-Audioeingang und 8xAnalog-Audioeingang sowie 8xS/PDIF-Audioeingang
8. Unterstützt Analog Audio eingebettet und HDMI Audio Extraktion
9. Jede der 8 Ultra HD-Quellen zu jeder der 8 Ultra HD-Displays
10Unterstützung für LPCM2.0-5.1/16-24BIT/32-192KHZ, Dolby Atmos und DTS-X
11. RS232-Schnittstelle für den Benutzer zum Upgrade der Firmware
12- Steuerbar über Front-Panel-Tasten, IR-Fernbedienung, RS232, IP, Web-GUI
13. Der Ethernet-Port unterstützt Telnet, UDP, HTTP und TCP/IP
14. Unterstützung der EDID-Verwaltung, der CEC und des ARC
Spezifikation
| Modell Nr. |
LM-MX21 |
| Bandbreite |
18 Gbps |
| Entschließung |
480p@60hz,576P@50hz,720P@60hz, 1080P@24hz,1080P@50hz,1080P@60hz,4K@24hz,4K@30hz, 4K@60hz YUV4:2:0, 4K@ 60hz YUV4:4:4 |
| Video-Eingabeanschlüsse |
8xHDMI Typ A, 19-Pin, weiblich |
| Video-Ausgabeanschlüsse |
8xHDMI Typ A, 19-Pin, weiblich |
| Audio-Eingabeanschlüsse |
8xAnalog-Audio, 3,5 mm, weiblich |
| Audio-Ausgabeanschlüsse |
8x Analog Audio, 3,5 mm, weiblich, 8x SPDIF Koaxial, weiblich |
| RS-232 Serienanschluss |
DB9, weiblich |
| Ethernet-Anschluss (IP-Steuerung) |
RJ45, weiblich |
| IR Ext-Anschluss |
mit einer Breite von nicht mehr als 20 mm, |
| Stromverbrauch |
28W (maximal) |
| Abmessungen ((WxHxD) |
L482.4 XW 220 XH44 mm |
| Nettogewicht |
20,8 kg |
| Betriebstemperatur |
32°F bis 104°F (0°C bis 40°C) |
| Lagertemperatur 1 |
4°F bis 140°F (- 10°C bis 60°C) |
| Anmerkung: Die Spezifikationen können ohne vorherige Ankündigung geändert werden. |
Verbindungsdiagramm

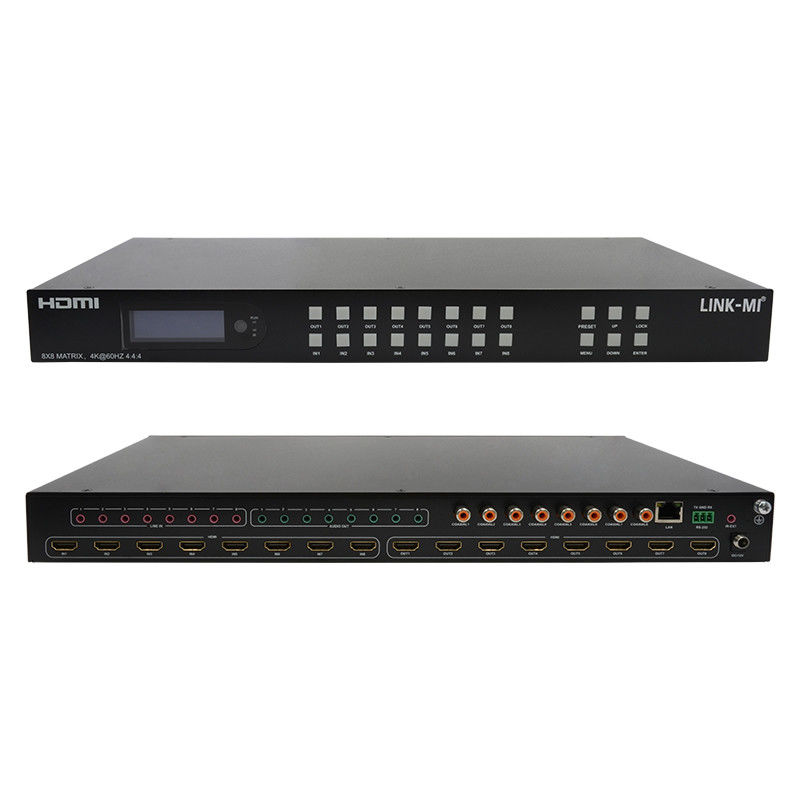

Beschreibung des Panels
Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder Handelsgesellschaft?
A1: Als professioneller Hersteller liefern wir HDMI-bezogene Produkte seit mehr als 10 Jahren in China.
F2: Warum sollten wir Sie wählen?
A2: Wir können Produkte mit Fabrikpreis, guter Qualität, besten Service und langer Garantie anbieten.
F3: Wie wäre es mit Ihrem Produktservice?
A3: Wir können OEM und ODM anbieten, drucken Sie Ihre Marke, Ihr Design auf dem Produkt basierend auf Ihrer Bestellmenge.
F4: Wie sieht es mit den Zahlungsbedingungen aus?
A4: Wir akzeptieren Banküberweisung, Western Union, Geldgramm, Paypal, Bank of China oder Bargeld als Zahlungen.
F5: Wie versendet man das Paket?
A5: DHL, Fedex, EMS, per Luft, See... usw.
F6: Welche Garantie bieten Sie an?
A6: Unser ausgezeichnetes Kundendienstteam wird Ihnen online technische Unterstützung bieten. Wir bieten eine einjährige Garantie für unsere Produkte.
F7: Wie kann ich die Produkte kaufen, die ich brauche, wenn es keinen Preis auf der Website gibt?
A7: Sie können uns Ihre Anfrage über die Produkte, die Sie benötigen, senden.
Benutzerhandbuch:
LM-MX21 4K60Hz 8x8 HDMI2.0 Matrix mit Audio Extra...
