4K-Videowandcontroller 2x2/1x4/4x1/10x10 Splicing Display HDMI/USB Typ C/DVI
Einleitung

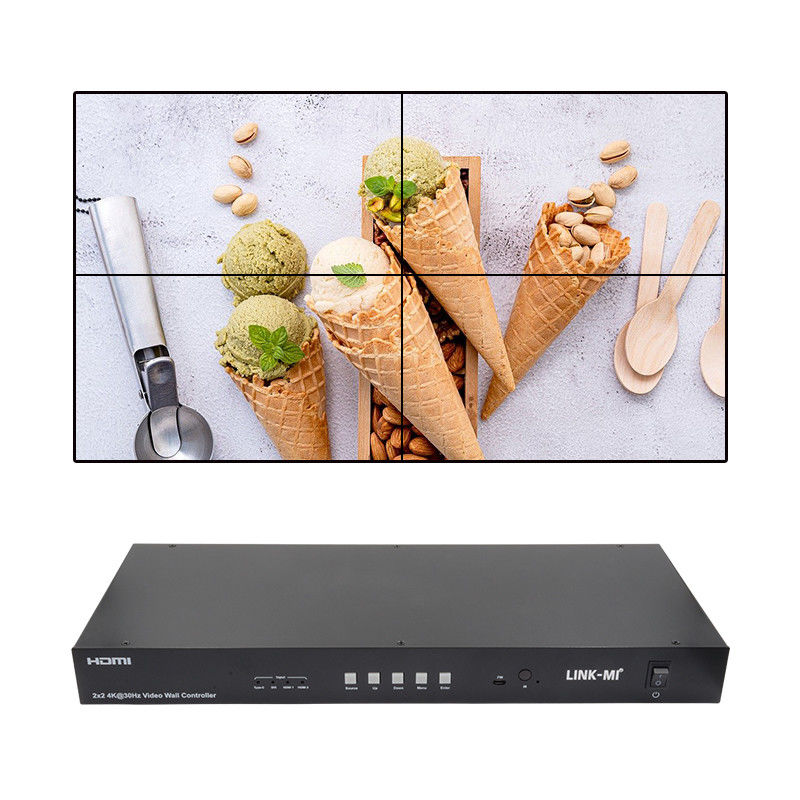

LINK-MI LM-VW02B ist ein professioneller 4-Kanal Ultra HD 4K Video Wall Controller.Es kommt mit 4 Eingangssignalen wie 2 HDMI / 1 USB Typ C / 1 DVI; mit 4-Kanal-HDMI-Ausgängen und zusätzlich 1 HDMI-Loop-Ausgang für Einzelbildschirm oder Kaskadierung.Der Benutzer kann eines der 4 Eingabesignale auf 4 TV-Monitore schalten, um eine große 2x2 Videowand oder 1x4 zu machen, 4x1... Anzeigemodi und maximal 10x10 Videowand in Kaskadenverbindung.
Mittlerweile unterstützt es auch 1x4 HDMI Splitter-Modus, SPDIF und Analog Audio-Extraktion, höchste UHD-Auflösung bis 3840x2160 @ 30Hz, 180° Rotation, EDID-Management.Der Benutzer kann es leicht über die Fernbedienung steuernEs ist in 1U-Rack-Design und einfach zu installieren.
Eigenschaften
1. Unterstützt USB TYPE-C / DVI /2 HDMI-Eingang.
2. Unterstützt 4K 2x2 Videowand, kaskadiert, um 2x3, 3x4 und max 10x10 Videowand zu erstellen.
3Unterstützung der 180°-Rotation des Ausgangsbildes.
4Unterstützung höchster Auflösung bis 4K@30HZ 4:44 für Typ-C- und HDMI-Eingänge, 1920x1200 für DVI-Eingänge.
5Unterstützung der EDID-Verwaltung:Zwei Standard-EDID: 4K30HZ, 1080P.
6Unterstützt HDCP2.2/1.4.
7. Support-Panel-Taste; IR-Fernbedienung; RS232-Befehl und Web-GUI zur Steuerung.
8Unterstützung für SPDIF und analoge Audio-Extraktion
9.1U-Raketentwurf, einfache Installation.
Spezifikation
| Modell Nr. |
LINK-MI LM-VW02B |
| Eingangsstellen |
2x HDMI, 1x USB Typ-C, 1x DVI
|
| Ausgangsorte |
4x HDMI, 1x HDMI Loop-Out für einziges Display oder Kaskadenanschluss)
1x SPDIF, 1x Analog-Stereo-Audio
|
| Kontrollstellen |
1x RS232, 1x Ethernet |
| HDCP |
HDCP 2.2/1.4 |
| Eingangsvideosignal |
00,5-1,0 Volt p-p |
| Eingangs-DDC-Signal |
5 Volt p-p (TTL) |
|
Videoformat
|
Ultra-HD-TV/FH-DTV: 4K@30Hz/1080P |
|
Audioformat
|
LPCM 16bit, 24bit, 44,1KHz/48KHz |
| Kontrollmethoden |
Schaltflächen; IR-Fernbedienung; RS232-Befehl und Web-GUI |
| Videowandmodi |
Voreinstellungen 1x1; 2x2; 4x1; 1x4... usw.
Kaskade, um 3x2-1; 3x2-2; 4x2-1; 4x2-2; 4x3-1; 4x3-2; 4x3-3 zu bilden
Kaskade: 3x3; 4x4; 4x6; 5x6; 6x6 und so weiter, maximal 10x10 Videowand
|
| Andere Aufgaben |
1x4 HDMI Splitter-Modus, 180° Drehung, EDID-Management, Audio-Extraktion... |
| Stromversorgung |
Gleichspannung 12V 2A |
| Stromverbrauch |
15 Watt (maximal) |
| Betriebstemperatur |
0 bis +40°C (32 bis +104°F) |
| Betriebsfeuchtigkeit |
5 bis 90% RH (keine Kondensation) |
| Material |
Metallgehäuse |
| Farbe |
Schwarz |
| Abmessung |
438 mm (L) x 190 mm (W) x 44 mm (H) |
| Gewicht |
2.5 Kilo |
| Anmerkung:Die Spezifikationen können ohne vorherige Ankündigung geändert werden |
Verbindungsdiagramm

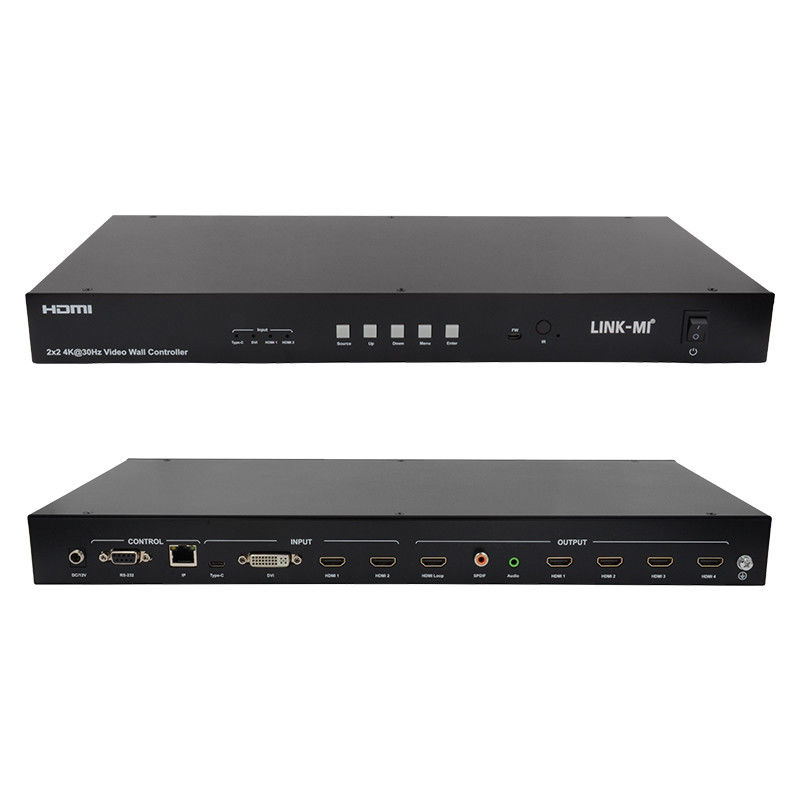

Beschreibung des Panels
Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder Handelsgesellschaft?
A1: Als professioneller Hersteller liefern wir HDMI-bezogene Produkte seit mehr als 10 Jahren in China.
F2: Warum sollten wir Sie wählen?
A2: Wir können Produkte mit Fabrikpreis, guter Qualität, besten Service und langer Garantie anbieten.
F3: Wie wäre es mit Ihrem Produktservice?
A3: Wir können OEM und ODM anbieten, drucken Sie Ihre Marke, Ihr Design auf dem Produkt basierend auf Ihrer Bestellmenge.
F4: Wie sieht es mit den Zahlungsbedingungen aus?
A4: Wir akzeptieren Banküberweisung, Western Union, Geldgramm, Paypal, Bank of China oder Bargeld als Zahlungen.
F5: Wie versendet man das Paket?
A5: DHL, Fedex, EMS, per Luft, See... usw.
F6: Welche Garantie bieten Sie an?
A6: Unser ausgezeichnetes Kundendienstteam wird Ihnen online technische Unterstützung bieten. Wir bieten eine einjährige Garantie für unsere Produkte.
F7: Wie kann ich die Produkte kaufen, die ich brauche, wenn es keinen Preis auf der Website gibt?
A7: Sie können uns Ihre Anfrage über die Produkte, die Sie benötigen, senden. Unsere Verkäufe werden Ihnen innerhalb von 24 Stunden antworten, um Ihnen bei der Bestellung zu helfen.
Benutzerhandbuch:
LM-VW02B 2x2 Video Wandsteuerung 4K30Hz.pdf
