4K Ultra HD Video Wandsteuerung 3X3 HDMI/DP/VGA/USB Typ-C Eingang 9-Kanal-Ausgang 1U Rack Design
Einleitung

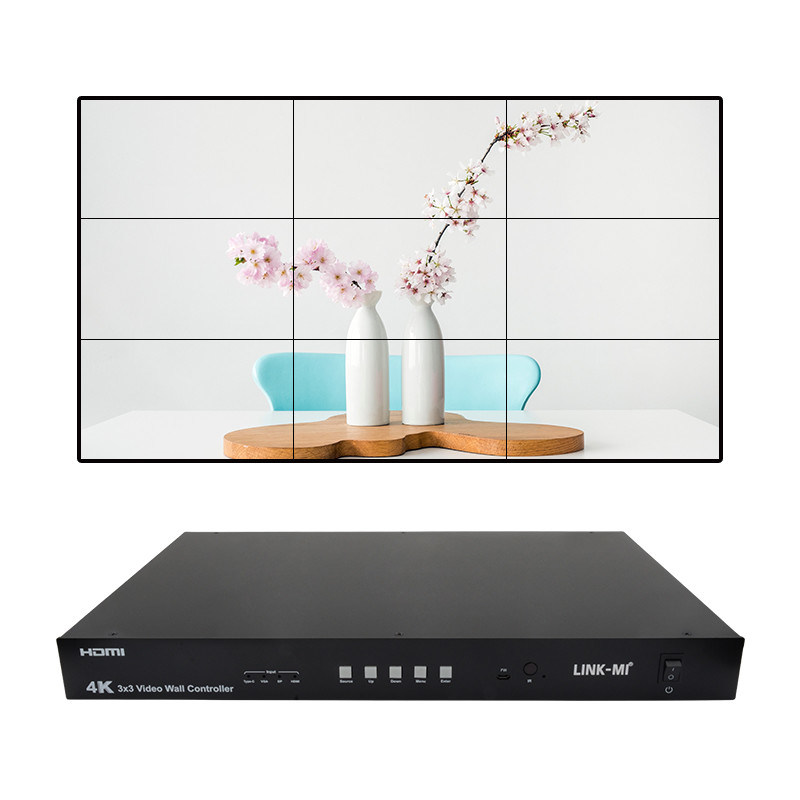

LINK-MI LM-VW03 ist ein professioneller 9-Kanal Ultra HD 4K Video Wall Controller.Es kommt mit 4 Eingangssignalen wie 1 HDMI / 1 USB Typ C / 1 DP / 1 VGA; mit 9 Kanäle HDMI-Ausgänge und zusätzlich 1 HDMI-Loop-Ausgang für Einzelbildschirm oder Kaskadierung.Der Benutzer kann eines der 4 Eingangssignale auf 9 TV-Monitore umschalten, um eine große 3x3 Videowand oder 1x1 zu machen, 1x3, 1x4, 2x2, 2x3, 2x4, 3x1, 3x2, 3x3, 4x1, 4x2... Anzeigemodi und Kaskaden 3x4, 4x3, 4x4, 5x5, 6x6...max 10x10 Videowand in Kaskadenverbindung.
Mittlerweile unterstützt es auch 1x9 HDMI Splitter-Modus, SPDIF und Analog Audio-Extraktion, höchste UHD-Auflösung bis 3840x2160 @ 30Hz, 180° Drehung, EDID-Management.Der Benutzer kann es leicht über die Fernbedienung steuernEs ist in 1U-Rack-Design, einfach zu installieren.
Eigenschaften
1. Unterstützt USB TYPE-C/VGA/DP/HDMI-Eingang.
2. Unterstützt 4K 3x3 Videowand, kaskadiert, um 3x4, 4x5, 5X6 und max 10x10 Videowand zu erstellen.
3Unterstützung der 180°-Rotation des Ausgangsbildes.
4Unterstützt höchste Auflösung bis 4K30HZ 4:4:4.
5Unterstützung der EDID-Verwaltung: Zwei Standard-EDID: 4K30HZ, 1080P.
6Unterstützt HDCP2.2/1.4.
7. Support-Panel-Taste; IR-Fernbedienung; RS232-Befehl und Web-GUI zur Steuerung.
8Unterstützung für SPDIF und analoge Audio-Extraktion
9Unterstützung der Steuerung der Plattform durch RS232-Port oder LAN.
10.1U-Raketentwurf, einfache Installation.
Spezifikation
| Modell Nr. |
Links-MI LM-VW03 |
| Eingangsstellen |
1x USB Typ-C, 1x DP, 1x VGA, 1x HDMI
|
| Ausgangsorte |
9x HDMI, 1x HDMI Loop-Out für einzelne Anzeige oder Kaskadenanschluss)
1x SPDIF, 1x Analog-Stereo-Audio
|
| Kontrollstellen |
1x RS232, 1x Ethernet |
| HDCP |
HDCP 2.2/1.4 |
| Eingangsvideosignal |
00,5-1,0 Volt p-p |
| Eingangs-DDC-Signal |
5 Volt p-p (TTL) |
|
Videoformat
|
Ultra-HD-TV/FH-DTV: 4K@30Hz/1080P |
|
Audioformat
|
LPCM 16bit, 24bit, 44,1KHz/48KHz |
| Kontrollmethoden |
Panelknöpfe; IR-Fernbedienung; RS232-Befehl, Web-GUI, Steuerung der Plattform durch Dritte |
| Videowandmodi |
1x1, 1x3, 1x4, 2x2, 2x3, 2x4, 3x1, 3x2, 3x3, 4x1, 4x2...
Kaskade zu machen4x3-1; 4x3-2; 3x4-1; 3x4-2; 4x4-1; 4x4-2
Kaskade: 4x3, 4x4, 5x5, 6x6...und so weiter, maximal 10x10 Videowand
|
| Andere Aufgaben |
1x9 HDMI Splitter-Modus, 180° Drehung, EDID-Management, Audio-Extraktion... |
| Stromversorgung |
Gleichstrom 24V 2A |
| Stromverbrauch |
33 Watt (maximal) |
| Betriebstemperatur |
0 bis +40°C (32 bis +104°F) |
| Betriebsfeuchtigkeit |
5 bis 90% RH (keine Kondensation) |
| Material |
Metallgehäuse |
| Farbe |
Schwarz |
| Abmessung |
438 mm ((L) x 274 mm ((W) x 44 mm ((H) |
| Gewicht |
4 kg |
| Anmerkung:Die Spezifikationen können ohne vorherige Ankündigung geändert werden |
Verbindungsdiagramm

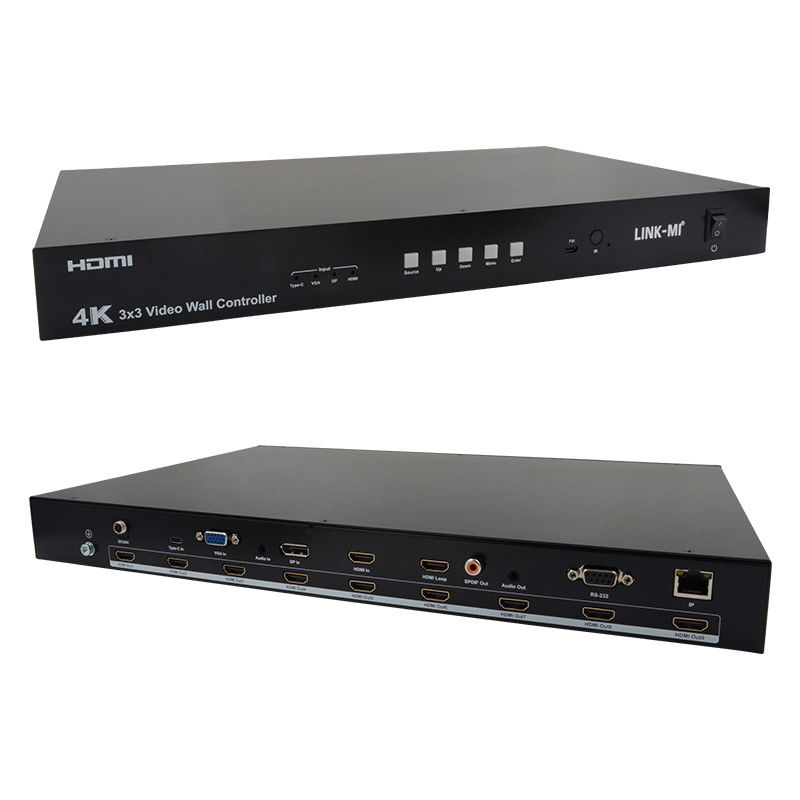

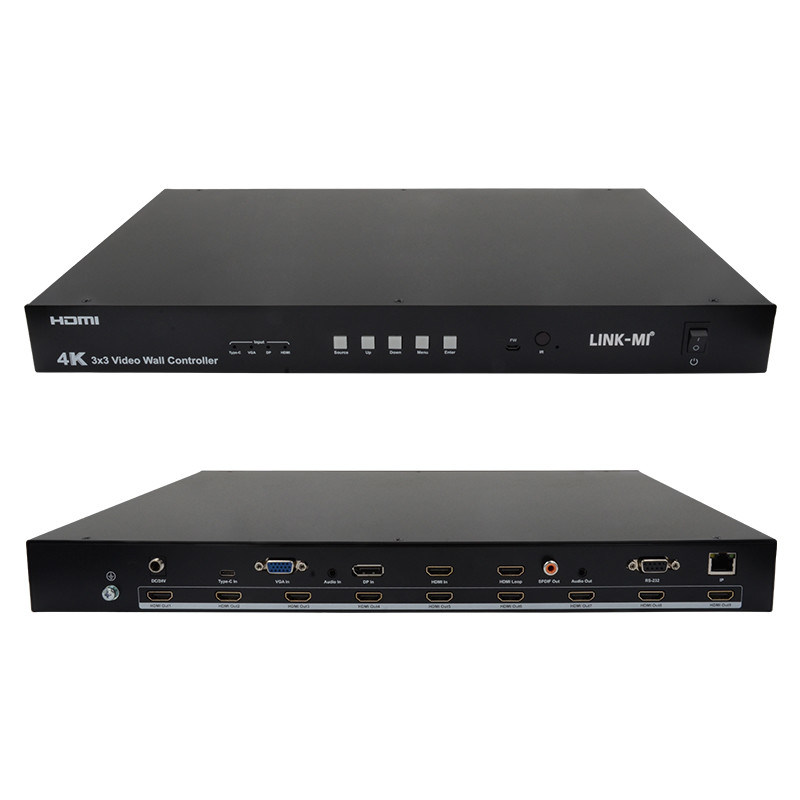

Beschreibung des Panels
Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder Handelsgesellschaft?
A1: Als professioneller Hersteller liefern wir HDMI-bezogene Produkte seit mehr als 10 Jahren in China.
F2: Warum sollten wir Sie wählen?
A2: Wir können Produkte mit Fabrikpreis, guter Qualität, besten Service und langer Garantie anbieten.
F3: Wie wäre es mit Ihrem Produktservice?
A3: Wir können OEM und ODM anbieten, drucken Sie Ihre Marke, Ihr Design auf dem Produkt basierend auf Ihrer Bestellmenge.
F4: Wie sieht es mit den Zahlungsbedingungen aus?
A4: Wir akzeptieren Banküberweisung, Western Union, Geldgramm, Paypal, Bank of China oder Bargeld als Zahlungen.
F5: Wie versendet man das Paket?
A5: DHL, Fedex, EMS, per Luft, See... usw.
F6: Welche Garantie bieten Sie an?
A6: Unser ausgezeichnetes Kundendienstteam wird Ihnen online technische Unterstützung bieten. Wir bieten eine einjährige Garantie für unsere Produkte.
F7: Wie kann ich die Produkte kaufen, die ich brauche, wenn es keinen Preis auf der Website gibt?
A7: Sie können uns Ihre Anfrage über die Produkte, die Sie benötigen, senden. Unsere Verkäufe werden Ihnen innerhalb von 24 Stunden antworten, um Ihnen bei der Bestellung zu helfen.
Benutzerhandbuch:
LM-VW03 4K 3x3 Video Wandsteuerung.pdf
