4K 1X4 HDMI Splitter EDID Analog-optische Audio-Extraktion HDMI2.0b 4 Port Video Splitter
Einleitung
LINK-MI LM-SC104-AUDIO Die 1x4 HDMI 2.0 Splitter gleichzeitig eine Strecke HDMI-Quelle zu vier Strecken HDMI-Display. Es unterstützt Auflösung bis zu 4K2K@60Hz (4:4:4) und HDCP 2.2. Dieses Produkt unterstützt Audio-Extrakt von HDMI-Quelle auf optische und analoge Ausgabe. Es kann COPY, AUTO Modi EDID Einstellung ausgewählt werden. Ausgabe unterstützt Bypass und Downscaler ((4K->1080P)
Eigenschaften
1. HDMI 2.0b, HDCP2.2/HDCP1.4-konform.
2. Unterstützt HDMI-Auflösung maximal bis 4K2K@50/60Hz (4:4:4)
3. Unterstützt digitale und analoge Audio-Ausgabe aus HDMI-Quelle.
4Unterstützung von Output-Bypass und 4K->1080P-Downscaler-Funktion über einen Dial-Switch auf dem Panel.
5. EDID kann über den Dial-Schalter auf dem Panel COPY und AUTO-Modi ausgewählt werden.
(COPY: Es kopiert OUT 1 Port EDID Einstellung auf alle Ausgänge Port, Wenn kein HDMI OUT 1 EDID erkannt wird, dann wird das Gerät HDMI OUT 2 kopieren.Wenn kein HDMI OUT 1 ~ 2 mit 4 EDID erkannt wird, dann wird das Gerät HDMI OUT 3 kopieren...und so weiter.
Die Prioritätsreihenfolge beträgt OUT 1 bis OUT 4.
AUTO: Vergleichen Sie die EDID-Einstellung OUT 1~OUT 4 und geben Sie die beste Auflösung für alle Ausgänge an).
6Unterstützung von analogen PCM-Audios.0.
7Unterstützung des optischen Audio-Pass-through-Formats über LPCM 2.0/2.1/5.1CH, Dolby 5.1, Dolby True HD, Dolby DD+, DTS 5.1, DTS-ES 6/DTS-HDMA 5.1, DTS HD-HRA 5.1.
Spezifikation
| Modell Nr. |
LM-SC104-AUDIO |
| Technische |
|
| HDMI-Konformität |
HDMI 2.0b |
| HDCP-Konformität |
HDCP 2.2 und HDCP 1.4 |
| Auflösung des Videos |
720P50/60Hz, 1080P50/60Hz, 4K2K24Hz, 4K2K30Hz,
4K2K@50/60Hz (4:4:4) |
| Farbraum |
RGB, YCbCr4:4:4, YCbCr 4:2:2 |
| Farbtiefe |
4K60Hz 8-Bit, 1080P 12-Bit |
| HDMI-Audioformate |
LPCM, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX,
DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD
|
| L/R-Audioformate |
PCM 2.0 |
| Optische Audioformate |
LPCM [2.0/2.1]CH, Dolby 5.1, Dolby True HD, Dolby DD+, DTS
5.1, DTS-ES 6, DTS-HDMA 5.1, DTS HD-HRA 5.1 |
| ESD-Schutz |
Modell des menschlichen Körpers:
±8 kV (Luftlücke) und ±4 kV (Kontaktentladung)
|
|
Verbindungen
|
|
| Eingabeorte |
1 × HDMI Typ A [19-Pin-Frauen] |
| Ausgangsorte |
4×HDMI Typ A [19-Pin-Weibchen]
1×L/R Audio-Ausgang [3.5mm Stereo Mini-Jack]
1 × Optischer Ausgang [S/PDIF] |
| Mechanische |
|
| Wohnungen |
Metallgehäuse
|
| Farbe |
Schwarz |
|
Abmessungen
|
180 mm ((W) × 62 mm ((D) × 14 mm ((H)
|
| Gewicht |
227 g |
|
Stromversorgung
|
Eintritt: AC100~240V 50/60Hz
Ausgang: DC5V/1A (US/EU-Standards, CE/FCC/UL-Zertifiziert)
|
|
Stromverbrauch
|
3.5W (maximal) |
|
Betrieb Temperatur
|
0°C ~ 40°C / 32°F ~ 104°F
|
|
Speichertemperatur
|
-20°C ~ 60°C / -4°F ~ 140°F
|
| Relative Luftfeuchtigkeit |
20~90% RH (nicht kondensierend)
|
| Anmerkung Die Spezifikationen können ohne vorherige Ankündigung geändert werden. |
Verbindungsdiagramm

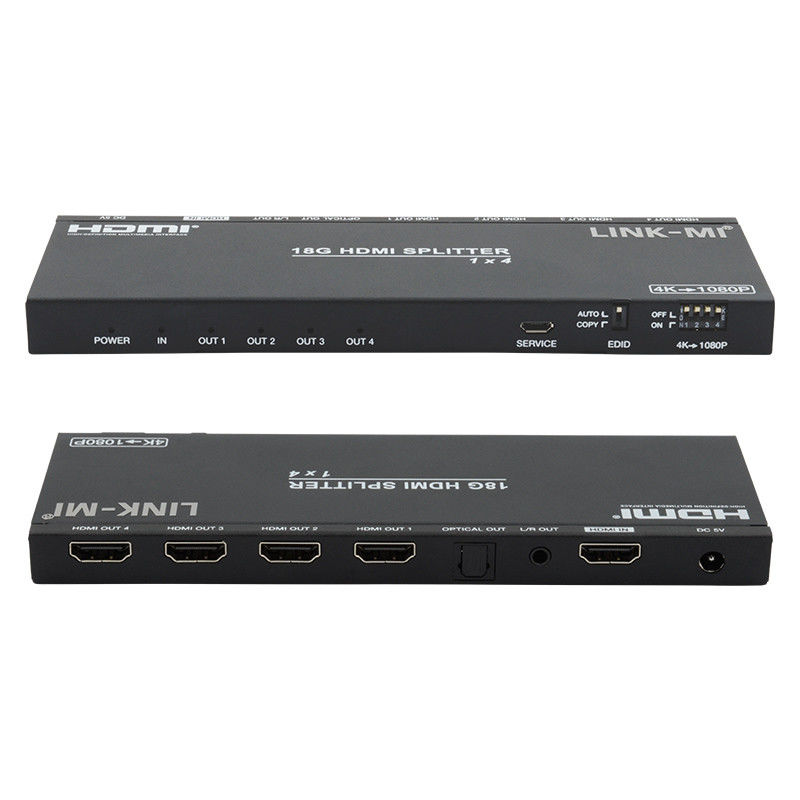

Beschreibung des Panels
Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder Handelsgesellschaft?
A1: Als professioneller Hersteller liefern wir HDMI-bezogene Produkte seit mehr als 10 Jahren in China.
F2: Warum sollten wir Sie wählen?
A2: Wir können Produkte mit Fabrikpreis, guter Qualität, besten Service und langer Garantie anbieten.
F3: Wie wäre es mit Ihrem Produktservice?
A3: Wir können OEM und ODM anbieten, drucken Sie Ihre Marke, Ihr Design auf dem Produkt basierend auf Ihrer Bestellmenge.
F4: Wie sieht es mit den Zahlungsbedingungen aus?
A4: Wir akzeptieren Banküberweisung, Western Union, Geldgramm, Paypal, Bank of China oder Bargeld als Zahlungen.
F5: Wie versendet man das Paket?
A5: DHL, Fedex, EMS, per Luft, See... usw.
F6: Welche Garantie bieten Sie an?
A6: Unser ausgezeichnetes Kundendienstteam wird Ihnen online technische Unterstützung bieten. Wir bieten eine einjährige Garantie für unsere Produkte.
F7: Wie kann ich die Produkte kaufen, die ich brauche, wenn es keinen Preis auf der Website gibt?
A7: Sie können uns Ihre Anfrage über die Produkte, die Sie benötigen, senden. Unsere Verkäufe werden Ihnen innerhalb von 24 Stunden antworten, um Ihnen bei der Bestellung zu helfen.
