4x2 HDMI-Matrix unterstützt 4K@60hz YUV4:44 18Gbps HDCP2.2 4 in 2 aus Matrix Switch HDMI
Einleitung

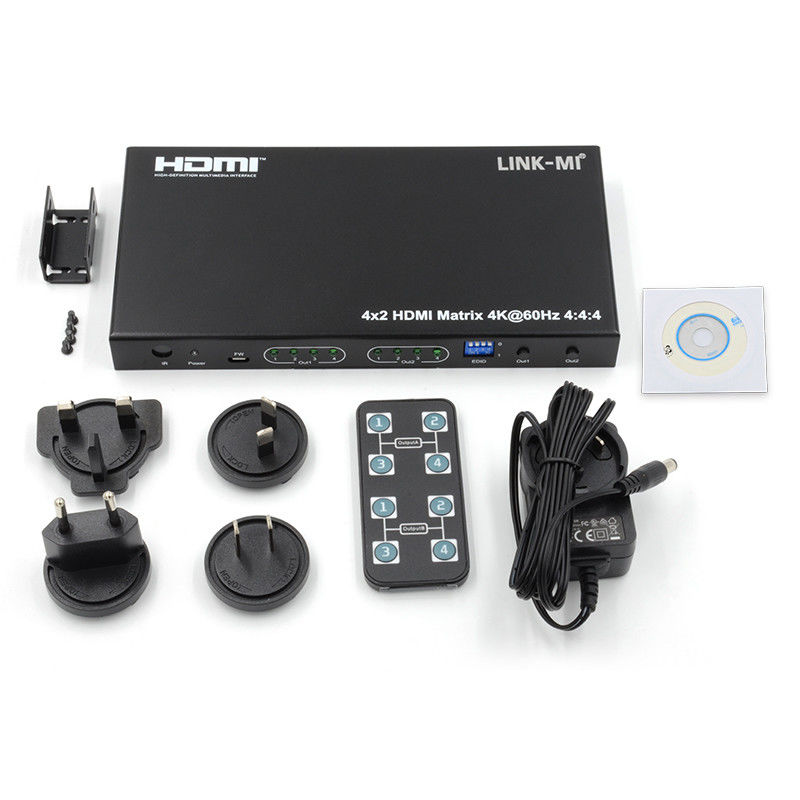

LINK-MI LM-MX13 ist eine leistungsstarke HDMI-Matrix mit vier HDMI-Eingängen und zwei Ausgängen.) auf einem der beiden Displays gleichzeitig angezeigt werden., und unterstützt 4K × 2K. Mit seiner 18Gbps Bandbreite und den zusätzlichen Funktionen der neuesten HDMI-Standards können Sie sich auf eine hervorragende HDMI-Verteilung verlassen.
Eigenschaften
1. 4 × 2 HDMI Matrix, 4 × HDMI Eingänge, 2 × HDMI Ausgang
2. HDMI 2.0-Version ((Unterstützung von 4K@60Hz YUV4:4:4)
3. Bandbreite bis zu 18 Gbps
4. HDCP 2.2/HDCP1.4-konform
5- Unterstützungsknopf, IR-Steuerung
6. Mit Micro USB-Anschluss für Firmware-Upgrade
7. Unterstützung der Analog-Audio 2.0-Extraktion für HDMI-Ausgabe2
8Unterstützung für Dolby Vision und HDR10
9. Unterstützung von OVP über Spannungsschutzmodus ((Wenn Eingangsspannung über DC 6V)
10. Größe der Einheit: L205XW103.8XH22mm
Spezifikation
| Modell Nr. |
LM-MX13 |
| Bandbreite |
18 Gbps |
| Entschließung |
480p@60hz,576P@50hz,720P@60hz,
Wir haben eine Reihe von Anwendungen, bei denen die Anwendungsbedingungen für das System festgelegt sind.
4K@60hz YUV4:2:0, 4K@ 60hz YUV4:4:4 |
| Eingangsvideosignal |
00,5-1,0 Volt p-p |
| Eingangs-DDC-Signal |
5 Volt p-p (TTL) |
| Eingangsstellen |
4x HDMI |
| Ausgangsorte |
2x HDMI |
| Analog Audio Ext-Anschluss |
mit einer Breite von mehr als 20 mm, |
| Ausgabe Video |
HDMI 2.0+HDCP1.4/2.2 |
| Ausgabe Audio |
Unterstützung für PCM, analoge Audio 2.0 ((L/R)
Unterstützung von DTS-HD, Dolby-HD im EDID-Kopiermodus |
| Stromverbrauch |
2W (maximal) |
| Abmessungen ((WxHxD) |
L205XW103.8XH22mm |
| Nettogewicht |
0.61 kg |
| Betriebstemperaturbereich |
-5 bis +40°C (23 bis +104°F) |
| Betriebsfeuchtigkeit |
5 bis 90% RH (keine Kondensation) |
| Anmerkung: Die Spezifikationen können ohne vorherige Ankündigung geändert werden. |
Verbindungsdiagramm

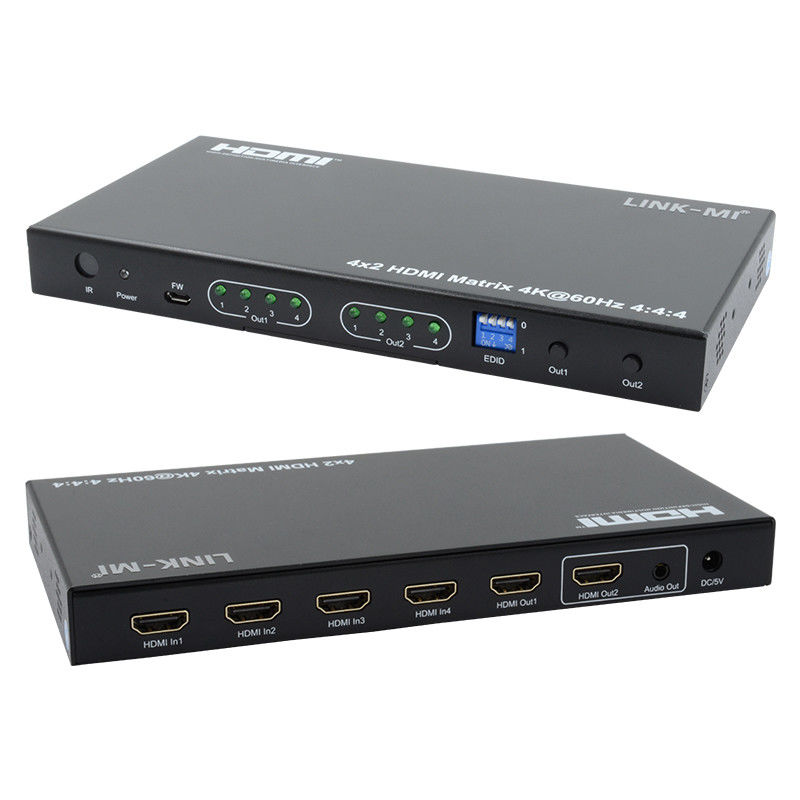

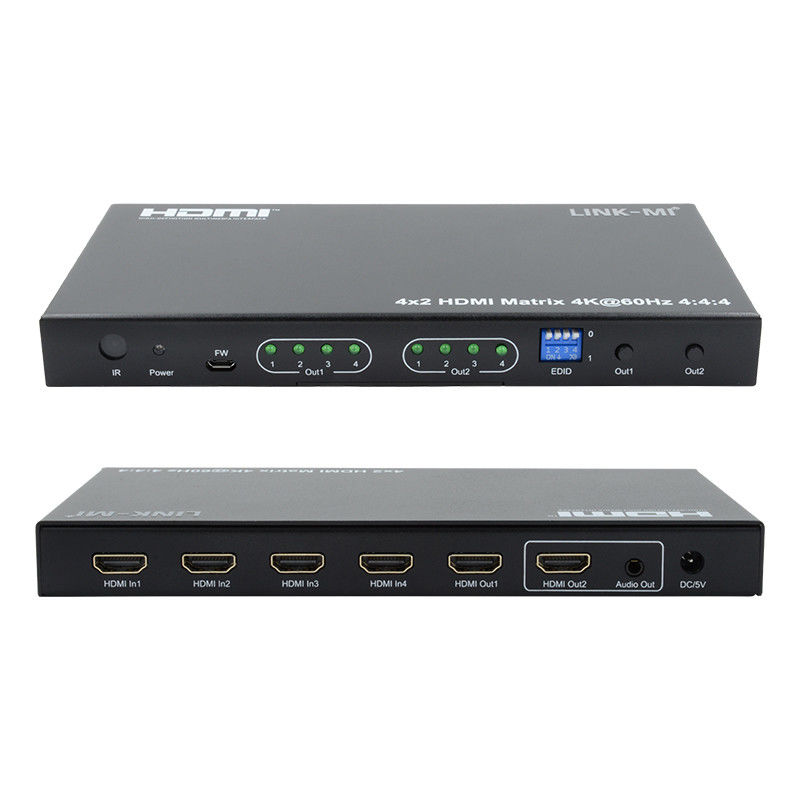

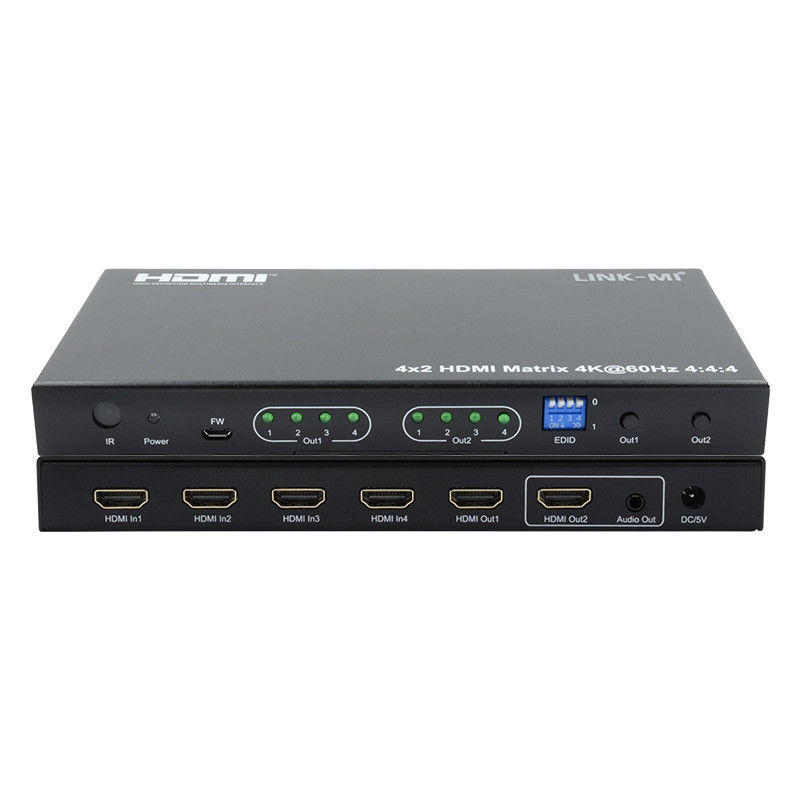

Beschreibung des Panels
Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder Handelsgesellschaft?
A1: Als professioneller Hersteller liefern wir HDMI-bezogene Produkte seit mehr als 10 Jahren in China.
F2: Warum sollten wir Sie wählen?
A2: Wir können Produkte mit Fabrikpreis, guter Qualität, besten Service und langer Garantie anbieten.
F3: Wie wäre es mit Ihrem Produktservice?
A3: Wir können OEM und ODM anbieten, drucken Sie Ihre Marke, Ihr Design auf dem Produkt basierend auf Ihrer Bestellmenge.
F4: Wie sieht es mit den Zahlungsbedingungen aus?
A4: Wir akzeptieren Banküberweisung, Western Union, Geldgramm, Paypal, Bank of China oder Bargeld als Zahlungen.
F5: Wie versendet man das Paket?
A5: DHL, Fedex, EMS, per Luft, See... usw.
F6: Welche Garantie bieten Sie an?
A6: Unser ausgezeichnetes Kundendienstteam wird Ihnen online technische Unterstützung bieten. Wir bieten eine einjährige Garantie für unsere Produkte.
F7: Wie kann ich die Produkte kaufen, die ich brauche, wenn es keinen Preis auf der Website gibt?
A7: Sie können uns Ihre Anfrage über die Produkte, die Sie benötigen, senden. Unsere Verkäufe werden Ihnen innerhalb von 24 Stunden antworten, um Ihnen bei der Bestellung zu helfen.
Benutzerhandbuch:
LM-MX13 4x2 HDMI2.0 Matrix_ 4K@60Hz 18Gbps.pdf
