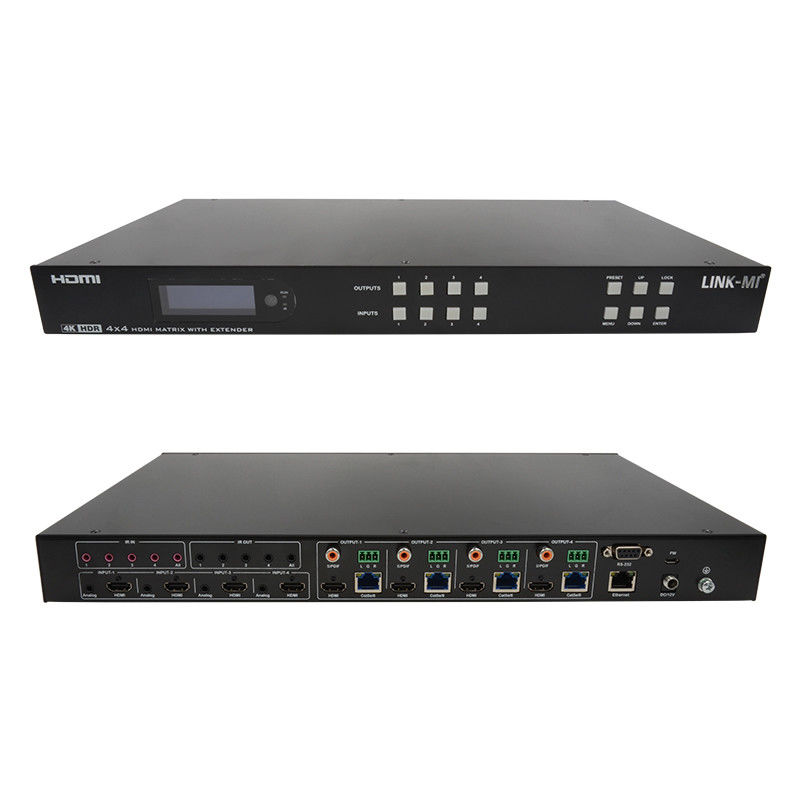

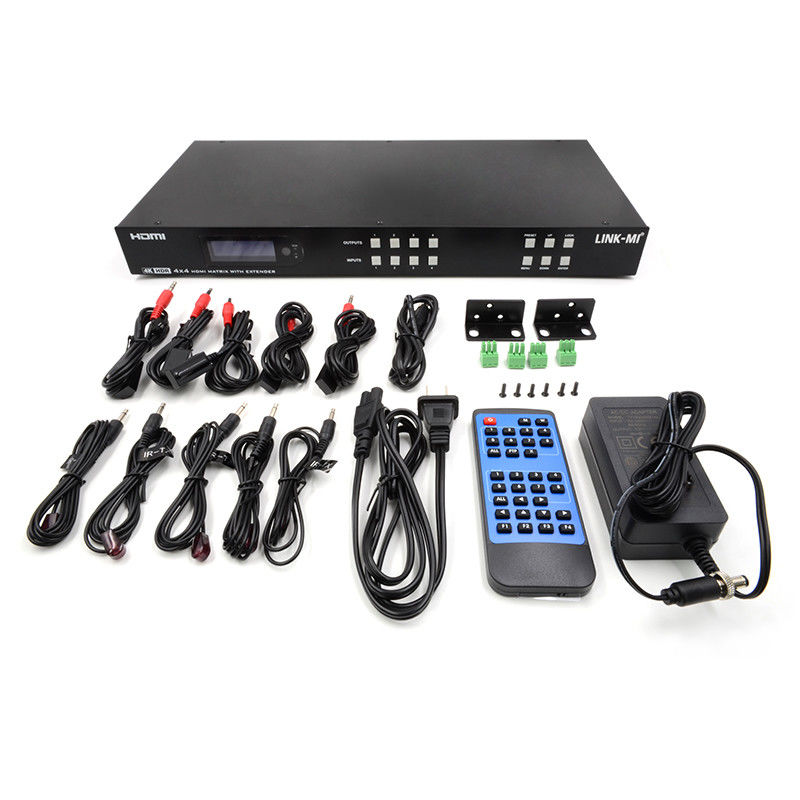

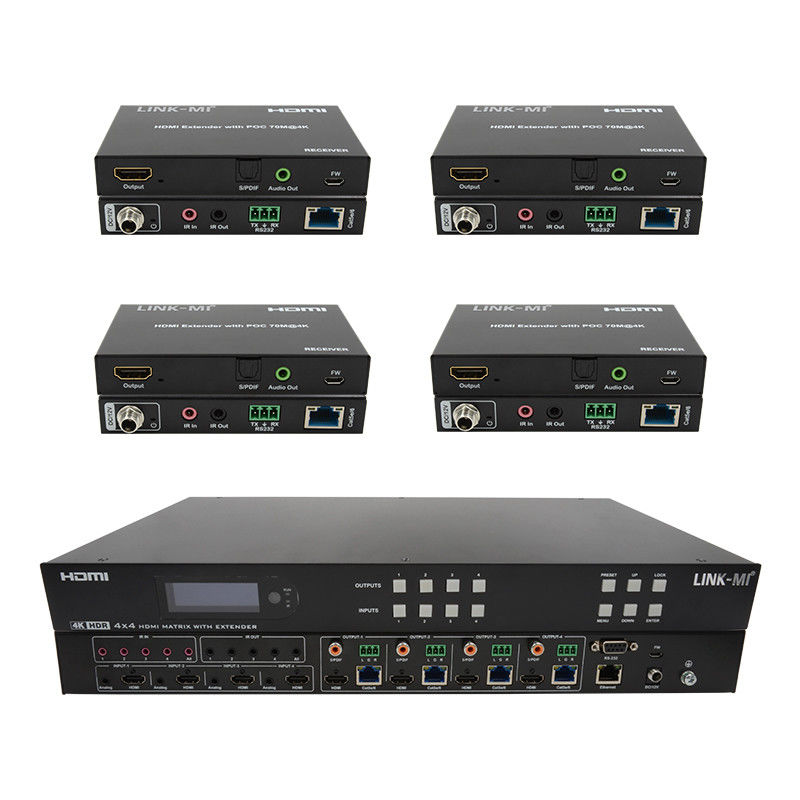

70m 4x4 HDMI Matrix Extender mit 4 HDMI Schleifen aus 4K HDMI Matrix Switch
Einleitung
LINK-MI LM-MX19 ist ein 70m 4x4 HDMI 2.0 Matrix Extender mit 4 HDMI-Loop-Out. Es unterstützt 4x Analog-Audio-Extraktion und 4x SPDIF-Audio-Extraktion. Es unterstützt Auflösung bis zu4K60Hz, 18Gbps.
Eigenschaften
1. 4x HDMI-Eingang und 4x Ethernet-Ausgang mit 4x HDMI-Loop-out
2. HDMI 2.0-Version unterstützt 4K@60Hz YUV4:4:4, 8bit, 18G, HDR-HLG
3. Erweiterung des 4K60Hz-Videosignals auf Entfernungen von bis zu 70 m über ein einziges Cat6 Ethernet-Kabel
4. HDCP 2.2/1.4-konform
5. mit Breitband-Bi-Direction IR-Route-Steuerung ((38~56KHz)
6Unterstützung für 4x Analog Audio-Extraktion (3-Pin-Phoenix-Port)
7. Unterstützt 4x SPDIF Audio-Ausgabe
8- Unterstützung Panel Button mit LCD, IR Fernbedienung, RS232 Steuerung, TCP/IP Steuerung
9. Einschließlich intelligentes EDID-Management
10. Unterstützung von Micro USB für die Aktualisierung von FW
Spezifikation
| Modell Nr. |
LM-MX19 |
|
Betriebstemperaturbereich
|
-5 bis +40 °C ((23 bis +104 °F)
|
|
Betriebsfeuchtigkeit
|
5 bis 90% RH (keine Kondensation)
|
|
Eingangsvideosignal
|
00,5-1,0 Volt p-p
|
|
Eingangs-DDC-Signal
|
5 Volt p-p (TTL)
|
|
Bandbreite
|
18 Gbit/s
|
|
HDCP-konform
|
HDCP2.2 und HDCP1.4
|
|
Unterstütztes Videoformat
|
4K@60Hz, UV444 8bit4k@30Hz/1080P/1080i/720P/576P/480P/576i/480i |
|
Ausgabe Video
|
HDMI 2.0 Version
|
|
Unterstütztes Audioformat
|
PCM, Dolby5.1, DTS5.1 digitaler Audio
|
|
Maximale Übertragungsdistanz
|
70m
|
|
Stromverbrauch
|
45 Watt (max.)
|
|
Abmessungen
|
Matrix: L438 x W394 x H44 mm
Empfänger: L110.2xW68.3xH18 mm
|
|
Masse (Haupteinheit)
|
3 kg
|
| Anmerkung:Die Spezifikationen können ohne vorherige Ankündigung geändert werden |
Verbindungsdiagramm

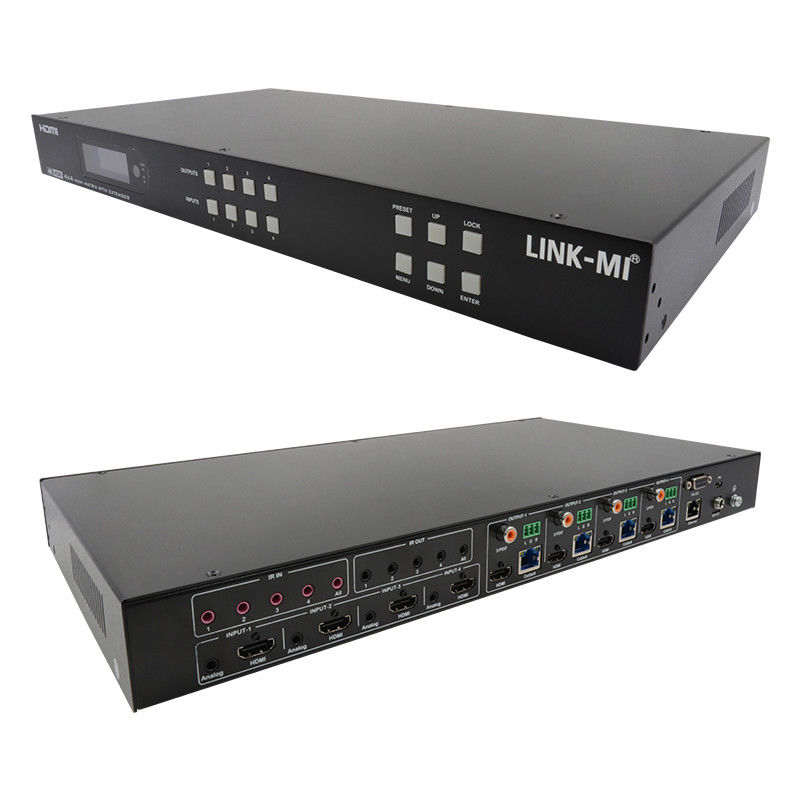

Beschreibung des Panels
Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder Handelsgesellschaft?
A1: Als professioneller Hersteller liefern wir HDMI-bezogene Produkte seit mehr als 10 Jahren in China.
F2: Warum sollten wir Sie wählen?
A2: Wir können Produkte mit Fabrikpreis, guter Qualität, besten Service und langer Garantie anbieten.
F3: Wie wäre es mit Ihrem Produktservice?
A3: Wir können OEM und ODM anbieten, drucken Sie Ihre Marke, Ihr Design auf dem Produkt basierend auf Ihrer Bestellmenge.
F4: Wie sieht es mit den Zahlungsbedingungen aus?
A4: Wir akzeptieren Banküberweisung, Western Union, Geldgramm, Paypal, Bank of China oder Bargeld als Zahlungen.
F5: Wie versendet man das Paket?
A5: DHL, Fedex, EMS, per Luft, See... usw.
F6: Welche Garantie bieten Sie an?
A6: Unser ausgezeichnetes Kundendienstteam wird Ihnen online technische Unterstützung bieten. Wir bieten eine einjährige Garantie für unsere Produkte.
F7: Wie kann ich die Produkte kaufen, die ich brauche, wenn es keinen Preis auf der Website gibt?
A7: Sie können uns Ihre Anfrage über die Produkte, die Sie benötigen, senden. Unsere Verkäufe werden Ihnen innerhalb von 24 Stunden antworten, um Ihnen bei der Bestellung zu helfen.
Benutzerhandbuch:
LM-MX19 70m 4x4 HDMI 2.0 Matrix Extender.pdf
