4K AV über IP HDMI KVM Extender mit USB RS232 Unterstützung für Unicast Multicast
Einleitung
LINK-MI LM-EX37 4K HDMI+USB over IP Extender ist eine Lösung für die Erweiterung von Audio-, Video- und USB-Signalen über ein lokales Netzwerk (LAN).Video- und KVM-Extender über IP und von Punkt zu Punkt, zeigen auf Multi-Punkt-, Multi-Punkt-zu-Multi-Punkt- und Bildschirmwand-Übertragungssystem, das über USB, RS232, IR gesteuert wird und den 4K HDMI & USB over IP Extender über Webbrowser konfiguriert wird.Ein einfaches Installationssystem mit Giga Ethernet-Switch mit IGMP-Funktion und CATx-Kabel für die Erweiterung oder Übertragung.
Eigenschaften
1. 4K UHD HDMI über IP-Erweiterung
2. USB 2.0 über IP-Erweiterung
3. RS232-Bidirectional-Erweiterung und RS232-Steuerung
4. 4-Bit-Schalter für 16-Stream-Kanalwahl
5Unterstützung für Dolby True HD, DTS-HD Master Audio
6Unterstützung der Zweigleisigen Breitband-IR-Erweiterung (38kHz-56kHz)
7Übertragung über ein einziges Cat5e/6-Kabel bis zu 120 m
8Übertrager über Glasfaserkabel bis zu 60 km (Single Mode)
9Netzwerkumgebung unter Giga Ethernet-Switch und CAT5e-Kabel
10. Punkt-zu-Punkt-Erweiterung, Unicast, Multicast
11. Ausgangsvideorotation
12. Ausgang Video teilweise Vergrößerung
13. HDCP 1.4 kompatibel
Spezifikation
|
Leistung
|
|
Protokoll
|
TCP, UDP, RTSP, RTP, DHCP, IGMP, MulticastIPV4
|
|
Unterstützt Videoformat
|
4K@30HZ,Das ist die Art und Weise, in der Sie das Produkt verwenden, und Sie können es verwenden.
|
|
Unterstützung von Audioformat
|
Stereo 192Kbps
|
|
HDCP
|
Konformität
|
|
IR-Frequenz
|
38 -56 KHZ
|
|
RS232 Baudrate
|
Standard 115200bps, insgesamt 8 Arten optional
|
|
IP-Einstellung & Gruppe-ID-Einstellung
|
|
Voreingestellte IP
|
Automatische Zuweisung
|
|
Gruppen-ID
|
Gruppe 00 ~ Gruppe 16
|
|
Anforderung für den Schalter/Router
|
Unterstützung von IGMP, DHCP
|

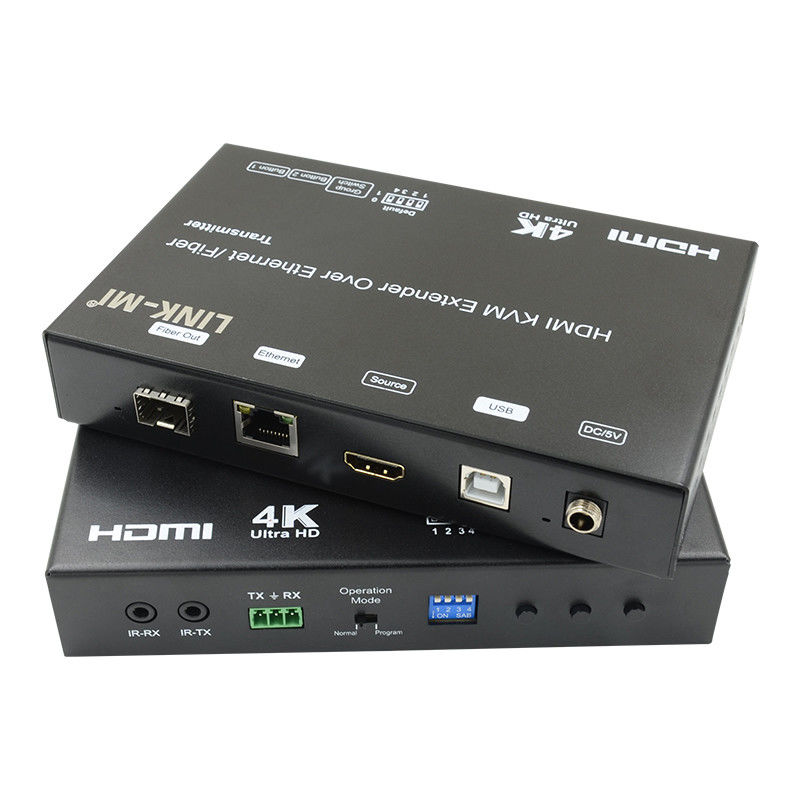

| Anschlüsse auf dem Sender |
|
|
Eingabe
|
1xHDMI weiblicher Anschluss, 1xUSB Typ B
|
| Ausgabe |
1x RJ45-Ausgang, 1x Faserausgang
|
|
RS232
|
Phoenix RS232-Anschluss
|
|
IR
|
1x IR TX-Anschluss; 1x IR RX-Anschluss
Unterstützung 38K-56KHz
|
|
Anschlüsse am Empfänger
|
|
Eingabe
|
1xRJ45-Eingang, 1x Fasereingang
|
|
Ausgabe
|
1x HDMI-Frauenanschluss, 2x USB Typ A
|
|
RS232
|
Phoenix RS232-Anschluss
|
|
IR
|
1x IR TX-Anschluss; 1x IR RX-Anschluss
Unterstützung 38K-56KHz
|
|
Umwelt- und Energieanforderungen
|
|
Betriebstemperatur
|
-5 bis +35 °C (+23 bis +95 °F)
|
|
Betriebsfeuchtigkeit
|
5 bis 90%RH (keine Kondensation)
|
|
Stromversorgung
|
Gleichspannung 5V
|
|
Stromverbrauch
|
Maximal 3 Watt
|
|
Körperliche
|
|
Abmessung
|
TX: 160x103,2x30 mm; RX: 160x103,2x30 mm
|
|
Nettogewicht
|
TX: 472.8G; RX:472.3G
|
| Anmerkung:Die Spezifikationen können ohne vorherige Ankündigung geändert werden |
Verbindungsdiagramm

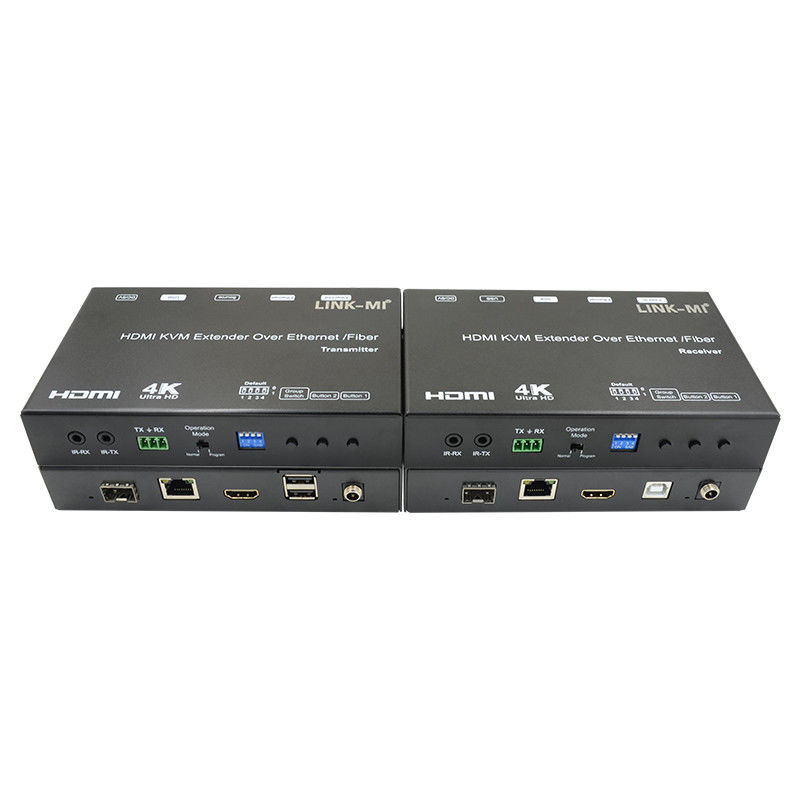

Beschreibung des Panels
Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder Handelsgesellschaft?
A1: Als professioneller Hersteller liefern wir HDMI-bezogene Produkte seit mehr als 10 Jahren in China.
F2: Warum sollten wir Sie wählen?
A2: Wir können Produkte mit Fabrikpreis, guter Qualität, besten Service und langer Garantie anbieten.
F3: Wie wäre es mit Ihrem Produktservice?
A3: Wir können OEM und ODM anbieten, drucken Sie Ihre Marke, Ihr Design auf dem Produkt basierend auf Ihrer Bestellmenge.
F4: Wie sieht es mit den Zahlungsbedingungen aus?
A4: Wir akzeptieren Banküberweisung, Western Union, Geldgramm, Paypal, Bank of China oder Bargeld als Zahlungen.
F5: Wie versendet man das Paket?
A5: DHL, Fedex, EMS, per Luft, See... usw.
F6: Welche Garantie bieten Sie an?
A6: Unser ausgezeichnetes Kundendienstteam wird Ihnen online technische Unterstützung bieten. Wir bieten eine einjährige Garantie für unsere Produkte.
F7: Wie kann ich die Produkte kaufen, die ich brauche, wenn es keinen Preis auf der Website gibt?
A7: Sie können uns Ihre Anfrage über die Produkte, die Sie benötigen, senden. Unsere Verkäufe werden Ihnen innerhalb von 24 Stunden antworten, um Ihnen bei der Bestellung zu helfen.
Benutzerhandbuch:
LM-EX37 4K HDMI+USB KVM Extender über IP Fiber.pdf...
