4X2 HDMI Matrix Switcher mit Audio-Extraktion 4K60Hz Downscaler ARC EDID Funktion
Einleitung
LINK-MI LM-MX42-AUDIO Dieser Hochleistungs-HDMI-Matrix-Switcher kann eine der vier HDMI-Quellen auf zwei HDMI-Displays umschalten.44 und HDCP 2.2Es kann HDMI-Quellgeräteaudio auf optische und analoge L/R-Ausgabe extrahieren.
Es unterstützt 4K, 1080P Downscale-Funktion, wenn die Quelle 4K ist, aber TV nur bis zu 1080P unterstützt.Mit seiner Bandbreite von 18 Gbps und den zusätzlichen Funktionen mit den neuesten HDMI-Standards- Flexible Steuerung über Frontschaltflächen und IR-Fernbedienung.
Eigenschaften
1Unterstützung von 4K@60Hz gemäß HDMI 2.0; HDCP 2.2 / HDCP 1.4 und DVI 1.0 kompatibel
2. Unterstützt 4 HDMI-Eingänge und 2 HDMI-Ausgänge
3. Videoauflösung bis 4K2K@60Hz YCbCr 4:4:4
4. Unterstützt 18Gbps unkomprimierte Bandbreite auf allen HDMI
5Unterstützung von Dolby Vision, HDR 10+, HLG und CEC-Funktionen
6. Unterstützung für das Extrahieren von HDMI-Eingangsquelle Gerät Audio von OUT A oder OUT B auf optische und analoge L / R-Ausgabe
7. OUT A und OUT B unterstützen 4K bis 1080P Downscale-Funktion
8Unterstützung der Funktion ARC (Audio Return Channel)
9. Unterstützung der EDID-Verwaltung einschließlich AUTO, COPY und STD
10Die Steuerung erfolgt über Front-Panel-Tasten und IR-Fernbedienung.
Spezifikation
| Modell Nr. |
LM-MX42-AUDIO |
| Technische |
| HDMI-Konformität |
HDMI 2.0 |
| HDCP-Konformität |
HDCP 2.2 und HDCP 1.4 |
| Video-Bandbreite |
18 Gbps |
| Auflösung des Videos |
Bis zu 4K2K@50/60Hz ((YCbCr 4:44K2K@30Hz.Alle
HDMI 3D-Fernsehformat usw. |
| Farbraum |
RGB, YCbCr4:4:4,YCbCr4:2:2, YCbCr 4:2:0 |
| Farbtiefe |
8 Bit, 10 Bit, 12 Bit [1080P, 4K30Hz, 4K60Hz (YCbCr4:2[S. 10]
8 Bit [4K60Hz] (YCbCr4:4:4)] |
| HDMI-Audioformate |
PCM2.0/5.1/7.1CH, Dolby Digital/Plus/EX, Dolby True
HD, DTS, DTS-EX, DTS-96/24, DTS mit hoher Auflösung, DTS-HD
Master Audio, DSD |
| Optische Audioformate |
PCM2.0, Dolby Digital / Plus, DTS |
| L/R-Audioformate |
PCM2.0CH
(Anmerkung: Wenn die ARC-Funktion eingeschaltet ist, wird der Audio-Anschluss
stumm.)
|
| ESD-Schutz |
Modell für den menschlichen Körper: ±8 kV (Luftlücke), ±4 kV (Kontaktentladung) |
|
Verbindungen
|
| Eingangsstellen |
4×HDMI Typ A [19-Pin-Weibchen]
|
| Ausgangsorte |
2 × HDMI Typ A [19-Pin-Frau]
1×L/R Audio-Ausgang [3.5mm Stereo Mini-Jack]
1×OPTICAL Audio-Ausgang [S/PDIF]
|
|
Mechanische
|
| Wohnungen |
Metallgehäuse |
| Farbe |
Schwarz |
| Abmessungen |
251 mm ((W) × 105 mm ((D) × 20 mm ((H) |
| Gewicht |
620 g |
| Stromversorgung |
Eintritt: AC100~240V 50/60Hz
Ausgang: DC12V/1A
|
| Stromverbrauch |
3.8W (maximal) |
| Betriebstemperatur |
0°C ~ 40°C / 32°F ~ 104°F |
| Speichertemperatur |
-20°C ~ 60°C / -4°F ~ 140° |
| Relative Luftfeuchtigkeit |
20~90% RH (nicht kondensierend) |
| Anmerkung: Die Spezifikationen können ohne vorherige Ankündigung geändert werden. |
Verbindungsdiagramm

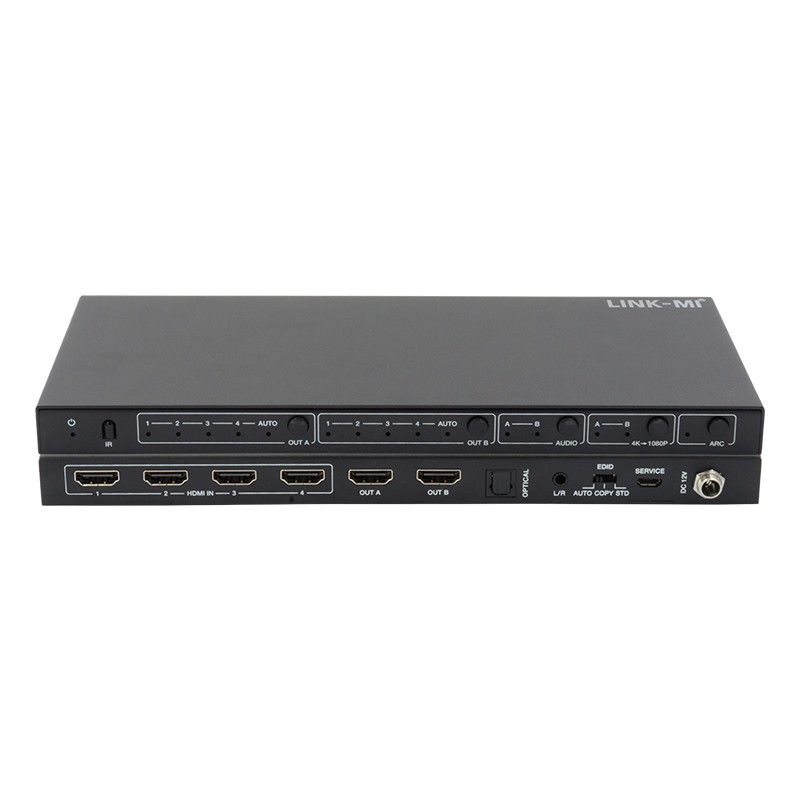

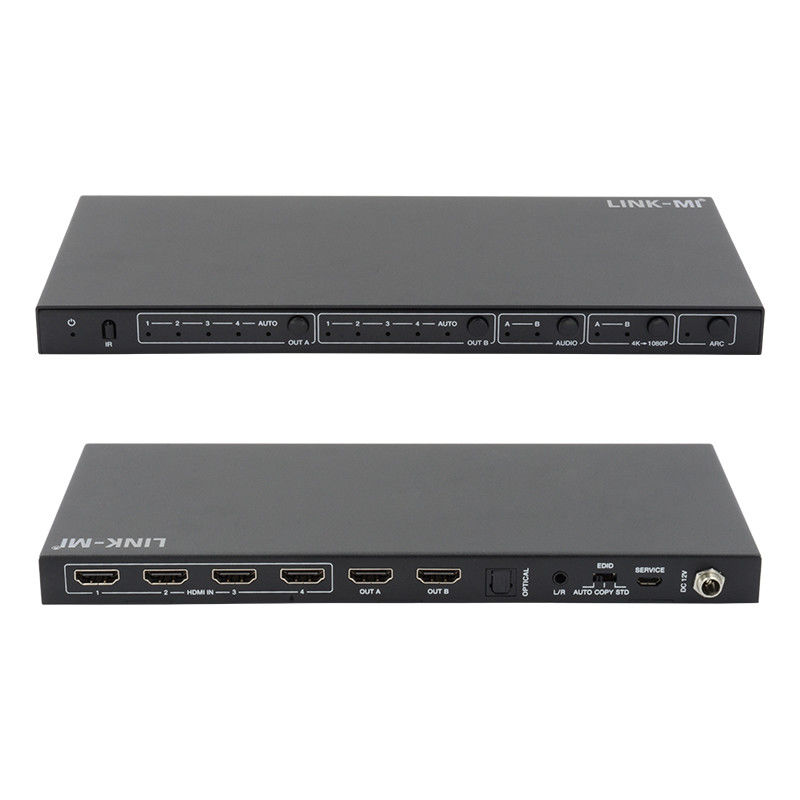

Beschreibung des Panels
Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder Handelsgesellschaft?
A1: Als professioneller Hersteller liefern wir HDMI-bezogene Produkte seit mehr als 10 Jahren in China.
F2: Warum sollten wir Sie wählen?
A2: Wir können Produkte mit Fabrikpreis, guter Qualität, besten Service und langer Garantie anbieten.
F3: Wie wäre es mit Ihrem Produktservice?
A3: Wir können OEM und ODM anbieten, drucken Sie Ihre Marke, Ihr Design auf dem Produkt basierend auf Ihrer Bestellmenge.
F4: Wie sieht es mit den Zahlungsbedingungen aus?
A4: Wir akzeptieren Banküberweisung, Western Union, Geldgramm, Paypal, Bank of China oder Bargeld als Zahlungen.
F5: Wie versendet man das Paket?
A5: DHL, Fedex, EMS, per Luft, See... usw.
F6: Welche Garantie bieten Sie an?
A6: Unser ausgezeichnetes Kundendienstteam wird Ihnen online technische Unterstützung bieten. Wir bieten eine einjährige Garantie für unsere Produkte.
F7: Wie kann ich die Produkte kaufen, die ich brauche, wenn es keinen Preis auf der Website gibt?
A7: Sie können uns Ihre Anfrage über die Produkte, die Sie benötigen, senden. Unsere Verkäufe werden Ihnen innerhalb von 24 Stunden antworten, um Ihnen bei der Bestellung zu helfen.
Benutzerhandbuch:
LM-MX42-AUDIO 4x2 HDMI 2.0 Matrix Switcher mit Au...
