1X2 SDI Splitter Video-Repeater 1 bis 2 Extender
Einleitung
LINK-MI LM-SS12 SD/HD-SDI/3G-SDI 1:2 Repeater& Distribution Amplifier ist ein 1 bis 2 Repeater und Distribution Verstärker mit Re-Clocking-Funktion.Dann überträgt es zwei SDI-Ausgänge für Echtzeit-Multi-Viewing. It is a reliable video device splitting a SDI or HD-SDI video source to two 3G-SDI or HDSDI or SD-SDI display at the same time and takes one input then re-clocks and equalizes the signal and distributes it to two identical outputs.
Eigenschaften
1. SDI-Standard:3G-SDI, HD-SDI, SD-SDI
2Datenrate: 270 Mbps/1.485 Gbps/2.97 Gbps
3. Signaltyp: SMPTE 292M, SMPTE 259M, SMPTE 424M
4. Zwei getrennt gepufferte Ausgänge
5Kabelgleichung (Beldon 1694A)
6. Funktion zur Neuaufzeichnung
Spezifikation
|
Eingangssignal
|
1 × BNC SDI
|
|
Typ des SDI-Signals
|
SD-SDI ((270Mbps),HD-SDI ((1.485Gbps), 3G-SDI ((2.97Gbps)
|
|
Videounterstützung
|
Die Kommission hat die Kommission aufgefordert, ihre Stellungnahme zu dem Vorschlag zu unterbreiten.
Die Kommission kann die Kommission auffordern, die für die Anwendung der Verordnung (EG) Nr. 45/2001 erforderlichen Maßnahmen zu treffen.
1080p@50/59.94/60
|
|
Amplitude des SDI-Signals
|
0.8Vp-p
|
|
Impedanz
|
75Ω
|
|
Typ der SDI-Kopplung
|
Wechselstromkopplung
|
|
SDI-Signal-Jitter (typisch)
|
SD-SDI≤0,1UI HD-SDI≤0,2UI
3G-SDI≤0,4 IU
|
|
Ausgangssignal
|
2×BNC SDI
|
|
Max. Entfernung
|
Belden 1694A: SD-SDI 400m, HD-SDI 200m, 3G-SDI 140m
|
|
Betriebstemperaturbereich
|
0°C bis 40°C bis 104°F
|
|
Speichertemperaturbereich
|
-20°C bis 60°C bis 140°F
|
|
Betriebsfeuchtigkeit
|
20~90% RH ((keine Kondensation)
|
|
Stromversorgung
|
5 ~ 12 V Gleichstrom
|
| Anmerkung:Die Spezifikationen können ohne vorherige Ankündigung geändert werden |
Verbindungsdiagramm

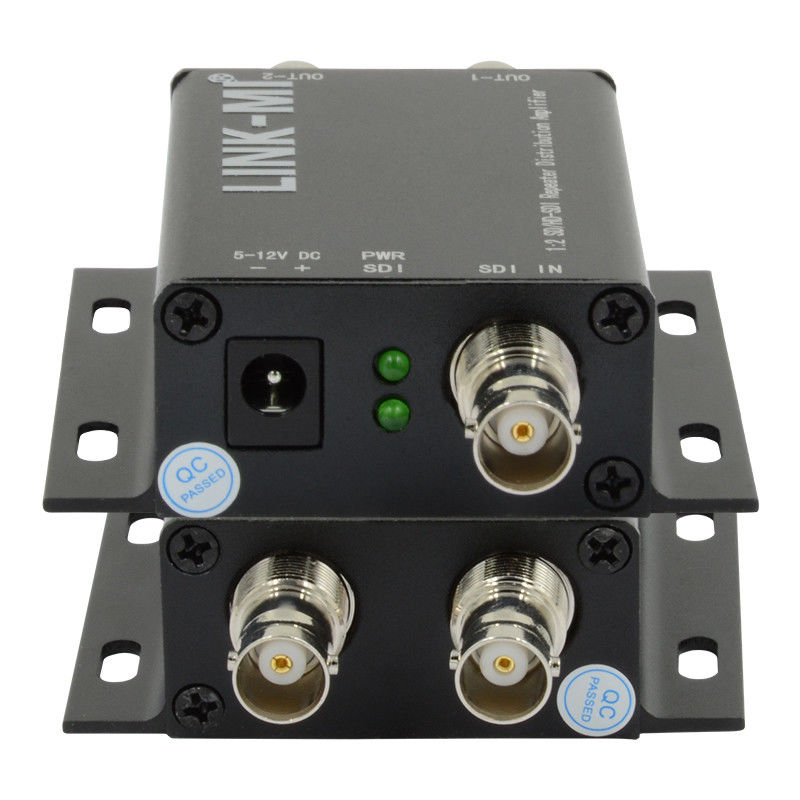

Beschreibung des Panels
Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder Handelsgesellschaft?
A1: Als professioneller Hersteller liefern wir HDMI-bezogene Produkte seit mehr als 10 Jahren in China.
F2: Warum sollten wir Sie wählen?
A2: Wir können Produkte mit Fabrikpreis, guter Qualität, besten Service und langer Garantie anbieten.
F3: Wie wäre es mit Ihrem Produktservice?
A3: Wir können OEM und ODM anbieten, drucken Sie Ihre Marke, Ihr Design auf dem Produkt basierend auf Ihrer Bestellmenge.
F4: Wie sieht es mit den Zahlungsbedingungen aus?
A4: Wir akzeptieren Banküberweisung, Western Union, Geldgramm, Paypal, Bank of China oder Bargeld als Zahlungen.
F5: Wie versendet man das Paket?
A5: DHL, Fedex, EMS, per Luft, See... usw.
F6: Welche Garantie bieten Sie an?
A6: Unser ausgezeichnetes Kundendienstteam wird Ihnen online technische Unterstützung bieten. Wir bieten eine einjährige Garantie für unsere Produkte.
F7: Wie kann ich die Produkte kaufen, die ich brauche, wenn es keinen Preis auf der Website gibt?
A7: Sie können uns Ihre Anfrage über die Produkte, die Sie benötigen, senden. Unsere Verkäufe werden Ihnen innerhalb von 24 Stunden antworten, um Ihnen bei der Bestellung zu helfen.
Benutzerhandbuch:
LM-SS12 1x2 3G-SDI-Repeater Splitter.pdf
