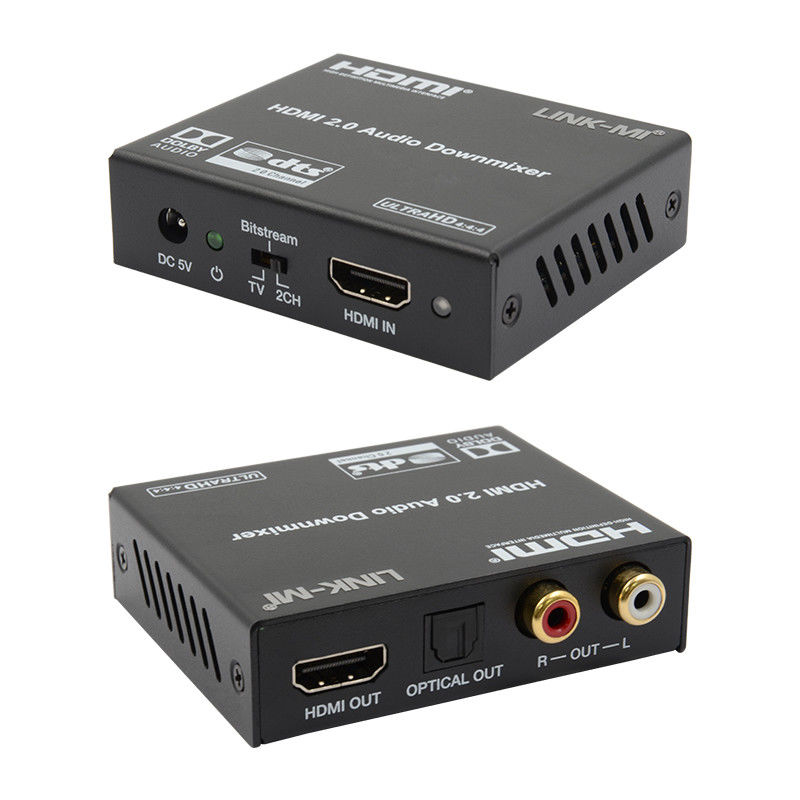

18 Gbps HDMI-Audio-Extraktor mit Audio-Downmix-Unterstützung 4K@60Hz
Einleitung
LINK-MI LM-AUE03 Der HDMI 18Gbps Audio Extractor konnte Audiosignale von jeder HDMI-konformen Quelle zu digitalen optischen oder analogen Stereo-L/R-Audio-Ausgängen extrahieren.Dieser Audio-Extraktor unterstützt auch Bitstream-Audio-Down-Mix zu analogen Stereo-Ausgabe und hält optische und HDMI-Audio durch.
Ferner unterstützen sowohl die Eingabe als auch die Ausgabe von HDMI eine Videoauflösung von bis zu 4K2K@50/60Hz (YUV444).Es unterstützt 10-Bit-HDR (High Dynamic Range) -Pass durch und HDMI-Hoch-Auflösung digitale Audioformate umgehen, LPCM 2CH, Dolby TrueHD, Dolby Digital Plus, Dolby Atmos und DTS-HD Master Audio, Audio Sampling Rate bis 192 kHz. HDCP 2.2 und CEC Bypass werden unterstützt.
Eigenschaften
1. HDMI 2.0b (18Gbps), HDCP 2.2 und DVI kompatibel
2. Videoauflösungen bis 4K2K@50/60Hz (YUV444)
3. Extrahieren von HDMI-Audio zu Multi-Channel-Optik (SPDIF) oder L/R-Analog-Audio
4. HDMI Durchlauf-Audio-Eingang zu HDMI und optischer Audio-Ausgabe
5Unterstützung von Bitstream-Audio-Down-Mix zu L/R-Analog-Ausgabe
6. Optisches Audio unterstützt LPCM 2CH, Dolby Digital 2/5.1CH, DTS 2/5.1CH
7. Unterstützt HDMI High Bit Rate (HBR) Audio-Pass durch
8. Audio-Sample-Geschwindigkeiten bis 96 kHz
9. 10bits HDR (High Dynamic Range) durchlaufen
10. Unterstützung des CEC-Übergangs
Spezifikation
| Technische |
|
HDMI-Konformität
|
HDMI 2.0b
|
|
HDCP-Konformität
|
HDCP 2.2 und HDCP 1.4
|
|
Video-Bandbreite
|
18 Gbps |
|
Auflösungen von Videos
|
Bis zu 4K2K@50/60Hz ((YUV4:44),4K2K@30Hz,1080P@120Hz,
und 1080P 3D@60Hz
|
|
Farbraum
|
RGB, YCbCr4:4:4, YCbCr 4:2:2
|
|
Farbtiefe
|
10 bis 12 Bit
|
|
HDMI-Audioformate
(Übergeben)
|
LPCM 2/5.1/7.1CH, Dolby Digital,
DTS 5.1, Dolby Digital+, Dolby
TrueHD, DTS-HD Master Audio,
Dolby Atmos, DTS:X
|
|
Optisches Audio
Formate
|
LPCM 2CH, Dolby Digital 2/5.1 CH, DTS 2/5.1 CH
|
|
L/R-Audioformate
|
Analog-Stereo 2CH
|
|
ESD-Schutz
|
Modell des menschlichen Körpers
(Luftschuss in Luft) & ±4 kV
(Kontaktentladung)
|
| Verbindungen |
|
Eingänge
|
1x HDMI Typ A [19-Pin weiblich]
|
|
Ausgabe
|
1x HDMI Typ A [19-Pin weiblich]
1x L/R Audio Ausgang [RCA]
1x optischer Ausgang [S/PDIF]
|
|
Mechanische
|
|
Wohnungen
|
Metallgehäuse
|
|
Farbe
|
Schwarz
|
|
Abmessungen
|
73.5mm[W] x 60.7mm[D] x20 mm[H]
|
|
Gewicht
|
135 g
|
|
Stromversorgung
|
Eintritt: AC100 - 240V 50/60Hz
Ausgang: Gleichstrom 5V/1A (USA/EU) (nach den Normen, CE/FCC/UL zertifiziert)
|
|
Stromverbrauch
|
1.25W (maximal)
|
|
BetriebTemperatur
|
32 - 104°F / 0 - 40°C
|
|
Lagertemperatur
|
-4 - 140°F / -20 - 60°C
|
|
Relative Luftfeuchtigkeit
|
20 - 90% RH (keine Kondensation)
|
| Anmerkung:Die Spezifikationen können ohne vorherige Ankündigung geändert werden |
Verbindungsdiagramm

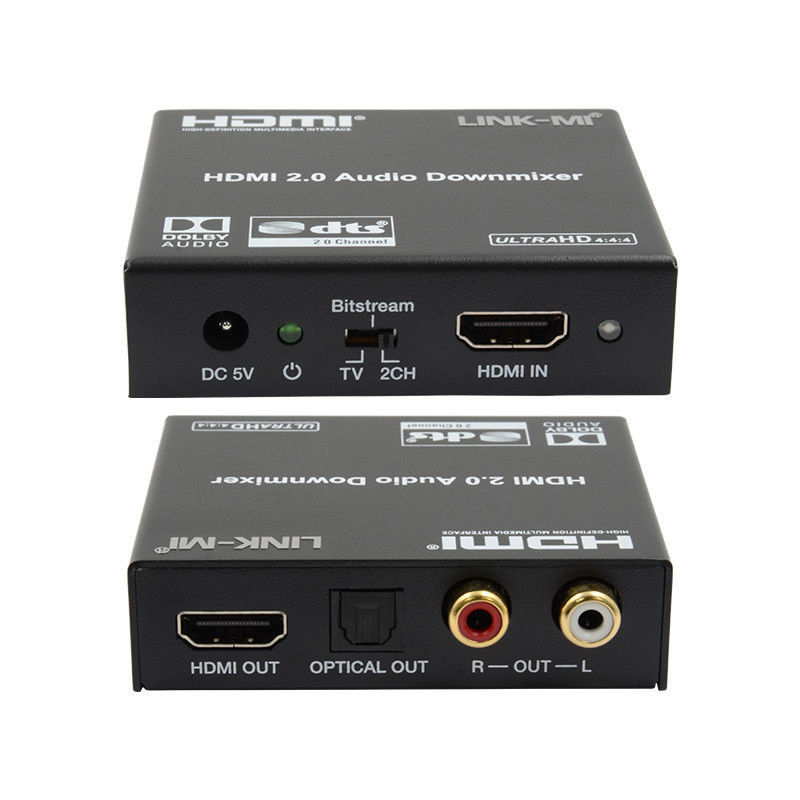

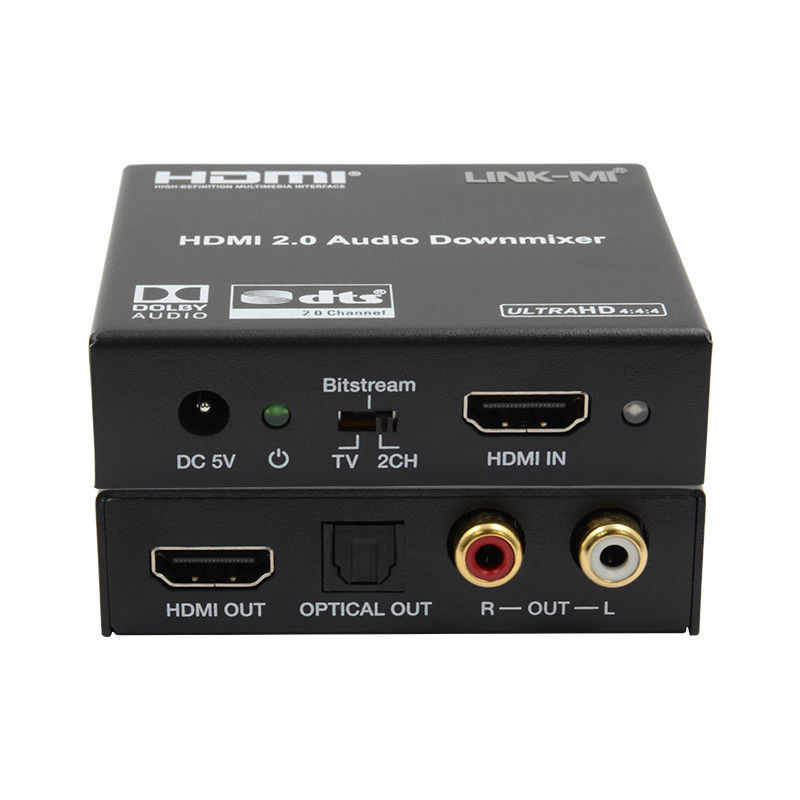

Beschreibung des Panels
Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder Handelsgesellschaft?
A1: Als professioneller Hersteller liefern wir HDMI-bezogene Produkte seit mehr als 10 Jahren in China.
F2: Warum sollten wir Sie wählen?
A2: Wir können Produkte mit Fabrikpreis, guter Qualität, besten Service und langer Garantie anbieten.
F3: Wie wäre es mit Ihrem Produktservice?
A3: Wir können OEM und ODM anbieten, drucken Sie Ihre Marke, Ihr Design auf dem Produkt basierend auf Ihrer Bestellmenge.
F4: Wie sieht es mit den Zahlungsbedingungen aus?
A4: Wir akzeptieren Banküberweisung, Western Union, Geldgramm, Paypal, Bank of China oder Bargeld als Zahlungen.
F5: Wie versendet man das Paket?
A5: DHL, Fedex, EMS, per Luft, See... usw.
F6: Welche Garantie bieten Sie an?
A6: Unser ausgezeichnetes Kundendienstteam wird Ihnen online technische Unterstützung bieten. Wir bieten eine einjährige Garantie für unsere Produkte.
F7: Wie kann ich die Produkte kaufen, die ich brauche, wenn es keinen Preis auf der Website gibt?
A7: Sie können uns Ihre Anfrage über die Produkte, die Sie benötigen, senden. Unsere Verkäufe werden Ihnen innerhalb von 24 Stunden antworten, um Ihnen bei der Bestellung zu helfen.
Benutzerhandbuch:
LM-AUE03 HDMI 18 Gbps Audio Extractor.pdf
