18Gbps 8x8 HDMI-Matrix mit ARC-Funktionsunterstützung 4K2K@60Hz4:4
Einleitung
LINK-MI LM-MX88A 18Gbps 8x8 HDMI Matrix unterstützt die Übertragung von Video (bis 4K2K@60Hz YUV 4:4:4) und Multi-Channel-Hoch-Auflösungs-Digital-Audio von 8 HDMI-Quellen zu 8 HDMI-Displays.Während die HDMI-Ausgabe ARC-Funktion aktiviert istJeder HDMI-Ausgang dieser 8x8 HDMI Matrix unterstützt unabhängig voneinander den 4K2K bis 1080P Downscaler.Die Steuerung erfolgt über die Schaltflächen der Front., IR-Fernbedienung, RS-232, LAN und Web-GUI.
Eigenschaften
1. HDMI 2.0b, HDCP 2.2 und HDCP 1.4 kompatibel
2. Videoauflösung bis 4K2K@60Hz (YUV 4:4:4) auf allen HDMI-Ports
3Unterstützt 18 Gbps Video Bandbreite
4. Dolby Vision, HDR10+ und HLG werden unterstützt.
5. Unterstützung von 4K->1080P Down Scaler für jeden Ausgangsport
6. HDMI-Audio-Pass-through bis zu 7,1 CH HD-Audio (LPCM, Dolby TrueHD und DTS-HD Master Audio)
7. Audio-De-Embedded wird über analoge und Koaxial-Ports unterstützt
8. ARC, CEC und intelligentes EDID-Management werden unterstützt
9. 1U-Rackmontage mit OLED-Display auf der Vorderseite
10Steuerung über Front-Panel-Tasten, IR-Fernbedienung, RS-232, LAN und Web-GUI
Spezifikation
|
Technische
|
|
HDMI-Konformität
|
HDMI 2.0b
|
| HDCP-Konformität |
HDCP 2.2 und HDCP 1.4
|
|
Video-Bandbreite
|
18 Gbps
|
|
Auflösung des Videos
|
Bis zu 4K2K@50/60Hz (4:4:4)
|
|
Farbraum
|
RGB, YCbCr4:44/4:22/4:2:0
|
|
Farbtiefe
|
8 Bit, 10 Bit, 12 Bit
|
|
HDMI-Audioformate
(Übergeben)
|
LPCM 2/5.1/7.1, Dolby Digital, DTS 5.1, Dolby Digital+,
Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos, DTS:X
|
|
Koax-Audio-Formate
|
LPCM 2.0, Dolby Digital / Plus, DTS 5.1
|
|
L/R-Audioformate
|
PCM2.0
|
|
HDR-Formate
|
HDR10, HDR10+, Dolby Vision, HLG
|
| ESD-Schutz |
Modell des menschlichen Körpers:
±8 kV (Luftlücke) und ±4 kV (Kontaktentladung)
|
|
Verbindung
|
|
Eingangsstellen
|
8×HDMI Typ A [19-Pin-Frau]
1xIR EXT [3.5mm Stereo Mini-Jack]
|
|
Ausgangsorte
|
8×HDMI Typ A [19-Pin-Frau]
8×Coax Audio (RCA)
8×L/R Audio [3.5mm Stereo Mini-Jack]
|
|
Kontrollstellen
|
1×TCP/IP [RJ45]
1 × RS-232 [D-Sub 9]
|
|
Mechanische
|
|
Wohnungen
|
Metallgehäuse
|
|
Farbe
|
Schwarz
|
|
Abmessungen
|
TX: 440 mm (W) × 200 mm (D) × 44,5 mm (H)
|
|
Gewicht
|
TX: 2,8 kg
|
|
Stromversorgung
|
Eintritt: Wechselstrom 100 - 240 V 50/60 Hz
Ausgang: DC 12V/5A (US/EU-Standard, CE/FCC/UL-Zertifiziert)
|
|
Stromverbrauch
|
43 W
|
|
Betriebstemperatur
|
-10°C ~ 45°C / 14°F ~ 113°F
|
|
Speichertemperatur
|
-20°C ~ 60°C / -4°F ~ 140°F
|
|
Relative Luftfeuchtigkeit
|
20~90% RH (nicht kondensierend)
|
| Anmerkung:Die Spezifikationen können ohne vorherige Ankündigung geändert werden |
Verbindungsdiagramm

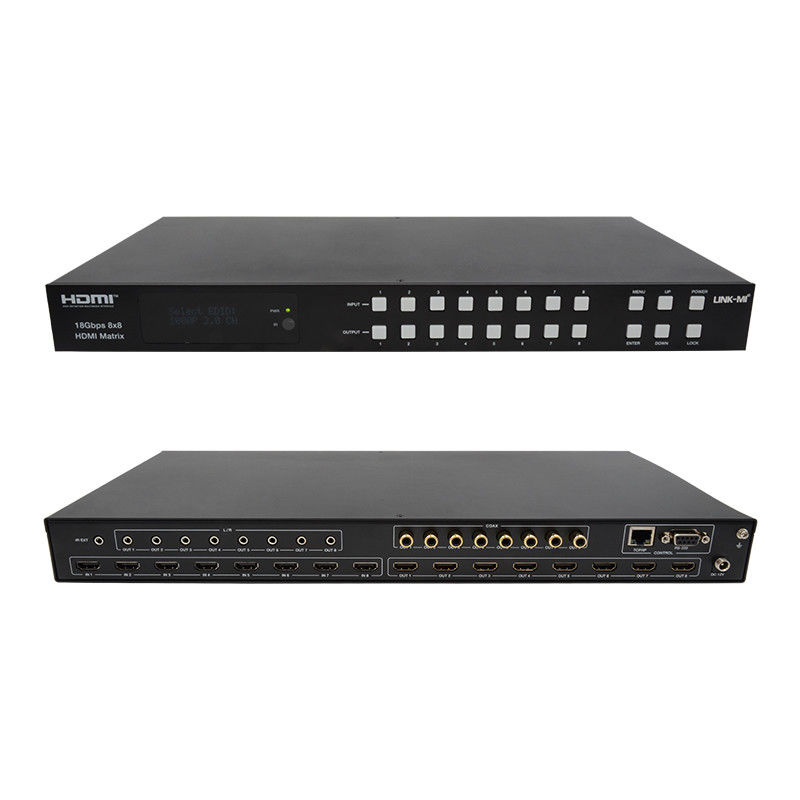

Beschreibung des Panels
Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder Handelsgesellschaft?
A1: Als professioneller Hersteller liefern wir HDMI-bezogene Produkte seit mehr als 10 Jahren in China.
F2: Warum sollten wir Sie wählen?
A2: Wir können Produkte mit Fabrikpreis, guter Qualität, besten Service und langer Garantie anbieten.
F3: Wie wäre es mit Ihrem Produktservice?
A3: Wir können OEM und ODM anbieten, drucken Sie Ihre Marke, Ihr Design auf dem Produkt basierend auf Ihrer Bestellmenge.
F4: Wie sieht es mit den Zahlungsbedingungen aus?
A4: Wir akzeptieren Banküberweisung, Western Union, Geldgramm, Paypal, Bank of China oder Bargeld als Zahlungen.
F5: Wie versendet man das Paket?
A5: DHL, Fedex, EMS, per Luft, See... usw.
F6: Welche Garantie bieten Sie an?
A6: Unser ausgezeichnetes Kundendienstteam wird Ihnen online technische Unterstützung bieten. Wir bieten eine einjährige Garantie für unsere Produkte.
F7: Wie kann ich die Produkte kaufen, die ich brauche, wenn es keinen Preis auf der Website gibt?
A7: Sie können uns Ihre Anfrage über die Produkte, die Sie benötigen, senden. Unsere Verkäufe werden Ihnen innerhalb von 24 Stunden antworten, um Ihnen bei der Bestellung zu helfen.
Benutzerhandbuch:
LM-MX88A 8x8 HDMI Matrix LR Coax Audio 4K@60 ARC.p...
