12G-SDI zu HDMI-Konverter mit Audio-Extraktion, 4K@60Hz, 18Gbps
Einleitung
LINK-MI LM-SDH12G 12G-SDI zu HDMI-Wandler mit Audio-Extraktion, 4K@60Hz, 18Gbps
Eigenschaften
1. Kompatibel mit HDMI 2.0b, Ausgang ohne HDCP, Videobandbreite bis 18 Gbps
2. Kompatibel mit SDI-Standards: SMPTE ST-2082, SMPTE ST-2081, SMPTE 425M-AB, SMPTE 424M, SMPTE 292M und SMPTE 259M-C, Videobandbreite bis zu 12 Gbps
3Maximale Übertragungsdistanz: 100 m/328 ft im 4x3G-SDI-Modus, 60 m/197 ft im 12G-SDI-Modus
4. Unterstützung der Videoauflösung bis 4K2K@60Hz YCbCr 4:2:2
5Unterstützung der Steuerung des DIP-Schalters
6. Unterstützt LPCM-Audioformat
7. Unterstützen Sie Audio-Auszug auf analoge Ausgabe
8Kompaktes Design für eine einfache und flexible Installation
Spezifikation
|
Technische
|
| HDMI-Konformität |
HDMI 2.0b |
|
SDI-Konformität
|
SMPTE ST-2082, SMPTE ST-2081,
SMPTE 425M-AB, SMPTE 424M,
SMPTE 292M, SMPTE 259M-C
|
|
SDI-Formate
|
SD/HD/3G/12G-SDI
|
|
Video-Bandbreite
|
SDI: bis zu 12 Gbps
HDMI: bis zu 18 Gbps
|
|
Auflösung des Videos
|
480i ~1080p50/60Hz, 4Kx2K@24/30Hz, 4K60
|
|
Farbtiefe
|
8/10-Bit
|
|
Farbraum
|
YCbCr4:2:2
|
|
Audioformat
|
LPCM
|
|
Verbindung
|
|
Eingänge
|
4x SDI IN [BNC]
|
| Ausgabe |
1x HDMI-Ausgang [Type A 19-Pin-Frau]
1x AUDIO OUT [3.5mm Stereo Mini-Jack]
|
|
Kontrolle
|
1x Micro USB [für das Upgrade]
|
|
Mechanische
|
|
Wohnungen
|
Metallgehäuse
|
|
Farbe
|
Schwarz
|
|
Abmessungen
|
210 mm (W) x 69 mm (D) x 20 mm (H)
|
|
Gewicht
|
400 g
|
|
Stromversorgung
|
Eintritt: AC100-240V 50/60Hz
Ausgang: Gleichstrom 12V/1A
(US/EU-Standard, CE/FCC/UL-Zertifiziert)
|
|
Stromverbrauch
|
10 W
|
|
Betrieb
Temperatur
|
0°C~40°C/32°F ~104°F
|
|
Speichertemperatur
|
-20°C~60°C/-4°F ~140°F
|
|
Relative Luftfeuchtigkeit
|
20-90% RH (nicht kondensierend)
|
| Anmerkung:Die Spezifikationen können ohne vorherige Ankündigung geändert werden |
Verbindungsdiagramm

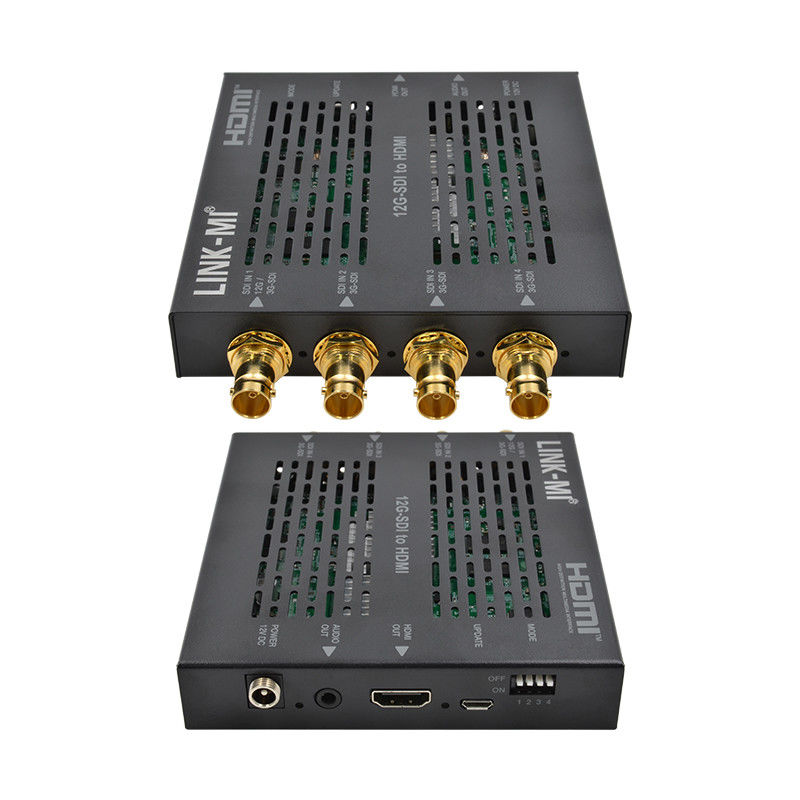

Beschreibung des Panels
Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder Handelsgesellschaft?
A1: Als professioneller Hersteller liefern wir HDMI-bezogene Produkte seit mehr als 10 Jahren in China.
F2: Warum sollten wir Sie wählen?
A2: Wir können Produkte mit Fabrikpreis, guter Qualität, besten Service und langer Garantie anbieten.
F3: Wie wäre es mit Ihrem Produktservice?
A3: Wir können OEM und ODM anbieten, drucken Sie Ihre Marke, Ihr Design auf dem Produkt basierend auf Ihrer Bestellmenge.
F4: Wie sieht es mit den Zahlungsbedingungen aus?
A4: Wir akzeptieren Banküberweisung, Western Union, Geldgramm, Paypal, Bank of China oder Bargeld als Zahlungen.
F5: Wie versendet man das Paket?
A5: DHL, Fedex, EMS, per Luft, See... usw.
F6: Welche Garantie bieten Sie an?
A6: Unser ausgezeichnetes Kundendienstteam wird Ihnen online technische Unterstützung bieten. Wir bieten eine einjährige Garantie für unsere Produkte.
F7: Wie kann ich die Produkte kaufen, die ich brauche, wenn es keinen Preis auf der Website gibt?
A7: Sie können uns Ihre Anfrage über die Produkte, die Sie benötigen, senden. Unsere Verkäufe werden Ihnen innerhalb von 24 Stunden antworten, um Ihnen bei der Bestellung zu helfen.
Benutzerhandbuch:
LM-SDH12G 12G-SDI zum HDMI-Konverter.pdf
