4X2 HDMI-Matrix-Schalter unterstützt Audio-Extraktion 4K bis 1080P EDID
Einleitung
LINK-MI LM-MX42S Der 4x2 HDMI 2.0 Matrix Switcher leitet vier HDMI-Quellen gleichzeitig zu zwei HDMI-Displays.44 und HDCP 2.2. Ausgang A unterstützt das De-Embedding von Audio auf optische und analoge L/R-Ausgänge. Ausgang B kann automatisch eine Downscale-Funktion von 4K bis 1080P unterstützen, wenn die Quelle 4K ist, aber der Fernseher nur bis zu 1080P unterstützt.16 verschiedene EDID-Konfigurationen können die meisten Anwendungsfälle erfüllen- Flexible Steuerung durch Knopfsteuerung, IR-Steuerung.
Eigenschaften
1. HDMI2.0b, HDCP2.2/HDCP1.4-konform.
2. Bis zu 4K2K@60Hz (4:4:4) auf allen HDMI-Anschlüssen.
3. Unterstützt Pass-Through-Audio bis zu 7,1 Kanäle High-Definition-Audio (LPCM, Dolby TrueHD und DTS-HD Master Audio).
4Ausgang Eine Audio-De-Einbettung auf optische und analoge L/R-Ausgabe.
5Out B unterstützt automatisch 4K auf 1080P.
6. HDR, ARC, Smart EDID-Management
7Die Steuerung erfolgt über die Schaltfläche und die IR.
Spezifikation
| Modell Nr. |
LM-MX42S |
| Technische |
| HDMI-Konformität |
HDMI 2.0 |
| HDCP-Konformität |
HDCP 2.2 und HDCP 1.4 |
| Auflösung des Videos |
4K2K@50/60Hz ((YUV4:44K2K@30Hz. Alle HDMI 3D-Fernseher
Format
|
| Farbraum |
RGB, YCbCr4:4:4, YCbCr 4:2:2 |
| Farbtiefe |
8 Bit, 10 Bit, 12 Bit |
| HDMI-Audioformate |
PCM2.0/5.1/7.1CH, Dolby 5.1, DTS5.1, Dolby-TrueHD,
DTS-HD
|
| Optische Audioformate |
LPCM 2CH, LPCM 5.1, Dolby Digital 2/5.1CH, DTS 2/5.1CH
|
| L/R-Audioformate |
Analog-Stereoanlage 2CH
|
| ESD-Schutz |
Modell für den menschlichen Körper: ±8 kV (Luftlücke), ±4 kV (Kontaktentladung) |
|
Verbindungen
|
| Eingangsstellen |
4×HDMI Typ A [19-Pin-Weibchen]
1×IR-Empfängerfenster
|
| Ausgangsorte |
2 × HDMI Typ A [19-Pin-Frau]
1×L/R Audio-Ausgang [3.5mm Stereo Mini-Jack]
1×OPTICAL Audio-Ausgang [S/PDIF]
|
|
Mechanische
|
| Wohnungen |
Metallgehäuse |
| Farbe |
Schwarz |
| Abmessungen |
12.5mm ((W) × 9.5mm ((D) × 2.5mm ((H)
|
| Gewicht |
363 g |
| Stromversorgung |
Eintritt: AC100~240V 50/60Hz
Ausgang: DC5V/1A ((US/EU-Normen, CE/FCC/UL-Zertifiziert)
|
| Stromverbrauch |
3.2W (maximal) |
| Betriebstemperatur |
0°C ~ 40°C / 32°F ~ 104°F |
| Speichertemperatur |
-20°C ~ 60°C / -4°F ~ 140° |
| Relative Luftfeuchtigkeit |
20~90% RH (nicht kondensierend) |
| Anmerkung: Die Spezifikationen können ohne vorherige Ankündigung geändert werden. |
Verbindungsdiagramm

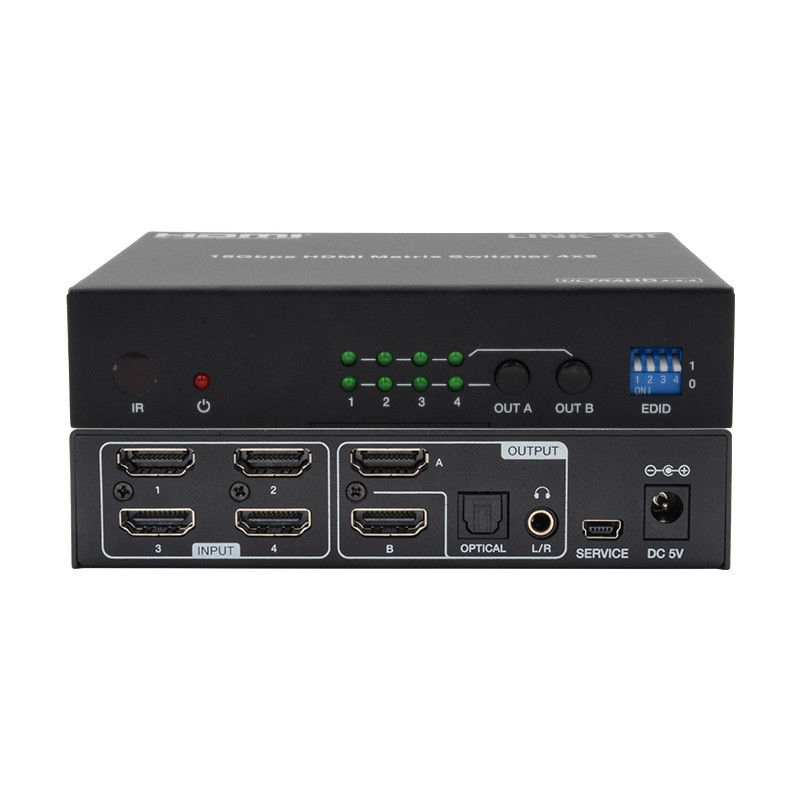

Beschreibung des Panels
Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder Handelsgesellschaft?
A1: Als professioneller Hersteller liefern wir HDMI-bezogene Produkte seit mehr als 10 Jahren in China.
F2: Warum sollten wir Sie wählen?
A2: Wir können Produkte mit Fabrikpreis, guter Qualität, besten Service und langer Garantie anbieten.
F3: Wie wäre es mit Ihrem Produktservice?
A3: Wir können OEM und ODM anbieten, drucken Sie Ihre Marke, Ihr Design auf dem Produkt basierend auf Ihrer Bestellmenge.
F4: Wie sieht es mit den Zahlungsbedingungen aus?
A4: Wir akzeptieren Banküberweisung, Western Union, Geldgramm, Paypal, Bank of China oder Bargeld als Zahlungen.
F5: Wie versendet man das Paket?
A5: DHL, Fedex, EMS, per Luft, See... usw.
F6: Welche Garantie bieten Sie an?
A6: Unser ausgezeichnetes Kundendienstteam wird Ihnen online technische Unterstützung bieten. Wir bieten eine einjährige Garantie für unsere Produkte.
F7: Wie kann ich die Produkte kaufen, die ich brauche, wenn es keinen Preis auf der Website gibt?
A7: Sie können uns Ihre Anfrage über die Produkte, die Sie benötigen, senden. Unsere Verkäufe werden Ihnen innerhalb von 24 Stunden antworten, um Ihnen bei der Bestellung zu helfen.
Benutzerhandbuch:
LM-MX42S 4x2 HDMI 2.0 Matrix Switcher.pdf
