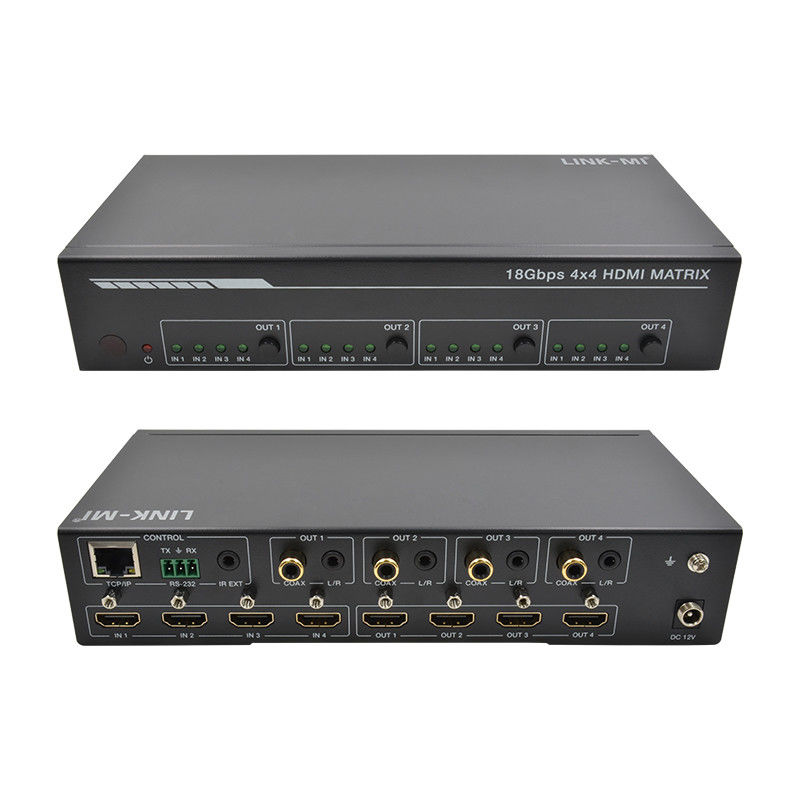

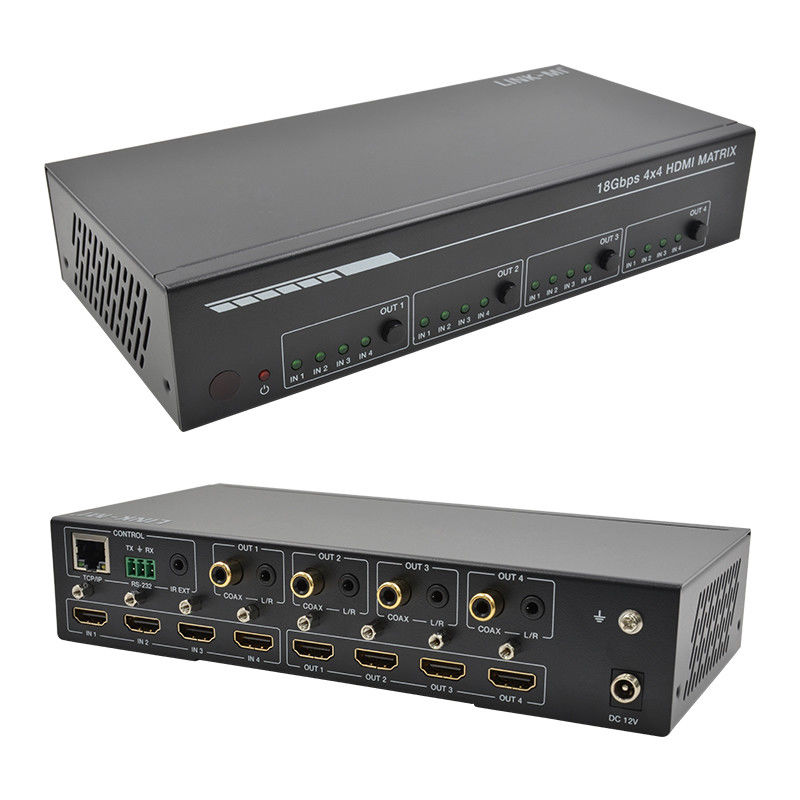

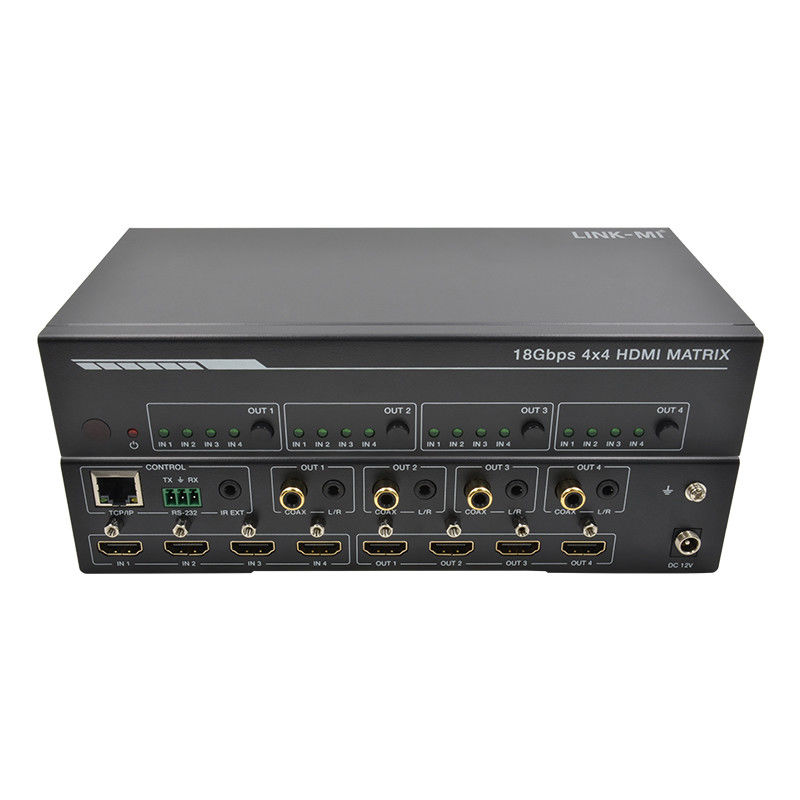

4X4 HDMI Matrix Switch 4K Video Switcher Unterstützung Downscaler mit Audio ARC
Einleitung
LINK-MI LM-MX44D Dieser leistungsstarke HDMI Matrix Switcher kann eine dieser vier HDMI 2.0-Quellen auf vier HDMI 2.0-Displays umschalten.Jeder Eingang und jede Ausgabe unterstützt bis zu 4K60 444 Auflösung und HDCP 2.2Die Ausgänge können individuell für 1080p skaliert werden. De-embedded Audio als analoge L/R und Koaxial ist für beide Ausgänge verfügbar.
Die ARC-Funktion kann das Display-Gerät Audio nur auf coaxial-Port-Ausgabe zurückgeben. Erweiterte EDID-Verwaltung wird unterstützt. Mit seiner 18Gbps Bandbreite und den zusätzlichen Funktionen mit den neuesten HDMI-Standards.Dieser Schalter kann von der vorderen Platte gesteuert werden, RS-232, IR Fernbedienung oder TCP/IP.
Eigenschaften
1- HDMI 2.0, HDCP 2.2 / HDCP 1.4 und DVI 1.0 kompatibel
2Vier 18G HDMI 2.0-Video-Eingänge unterstützen bis zu 4K60 444 Auflösung
3. Vier 18G HDMI 2.0-Videoausgänge unterstützen bis zu 4K60 444 Auflösung
4. Vier Ausgänge können individuell für 4K→1080p skaliert werden
5. De-Embedded Audio zu analogen L / R und Koaxial-Ports Ausgabe
6. ARC-Audio-Rückgabe auf die Koaxial-Ports nur Ausgabe
7. eingebaute Web-GUI für TCP/IP-Steuerung
8. Erweiterte EDID-Verwaltung unterstützt
9Vier Steuerungsmethoden: Front-Panel, RS-232, IR-Fernbedienung und TCP/IP
10Kompaktes Design für eine einfache und flexible Installation
11Unterstützung für 3D, HDR
Spezifikation
| Modell Nr. |
LM-MX44D |
| Technische |
| HDMI-Konformität |
HDMI 2.0 |
| HDCP-Konformität |
HDCP 2.2 und HDCP 1.4 |
| Video-Bandbreite |
18 Gbps
|
| Auflösung des Videos |
4K2K 50/60Hz 4:4:4
4K2K 50/60Hz 4:2:0
4K2K 30Hz 4:4:4
1080p, 1080i, 720p, 720i, 480p, 480i
Alle HDMI 3D-TV-Formate
Alle PC-Auflösungen einschließlich 1920 x 1200 |
| Skalierung der Ausgabe |
4K bis 1080p |
| 3D-Unterstützung |
- Ja, das ist es. |
| Farbraum |
RGB, YCbCr4:4:4, YCbCr4:2:2, YCbCr 4:2:0 |
| Farbtiefe |
8 Bit, 10 Bit, 12 Bit [1080P, 4K30Hz, 4K60Hz (YCbCr 4:2[S. 10]
8 Bit [4K60Hz (YCbCr 4:4:4)] |
| HDMI-Audioformate |
PCM2.0/5.1/7.1CH, Dolby Digital/Plus/EX, Dolby True HD,
DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD |
| Koaxiale Audioformate |
PCM2.0, Dolby Digital / Plus, DTS 2.0/5.1 |
| L/R-Audioformate |
PCM2.0CH |
| HDR-Unterstützung |
HDR10, HDR10+. Dolby Vision, HLG.
|
| ESD-Schutz |
Modell für den menschlichen Körper: ±8 kV (Luftluftentladung),
± 4 kV (Kontaktentladung) |
| Verbindungen |
| Eingangsstellen |
4x HDMI Typ A [19-Pin weiblich] |
| Ausgangsorte |
4x HDMI Typ A [19-Pin weiblich]
4x L/R-Audio-Ausgang [3.5mm Stereo Mini-Jack]
4x COAX-Audio-Ausgang [RCA] |
| Kontrollstellen |
1x TCP/IP [RJ45]
1x RS-232[3-Pin-Phoenix-Anschluss]
1x IR EXT [3,5mm Stereo Mini-Jack] |
|
Mechanische
|
| Wohnungen |
Metallgehäuse
|
| Farbe |
Schwarz
|
| Abmessungen |
220 mm (W) × 105 mm (D) × 44 mm (H)
|
| Gewicht |
792 g
|
| Stromversorgung |
Eintritt: AC100~240V 50/60Hz
Ausgang: DC12V/2.5A (Sperranschluss)
|
| Stromverbrauch |
10W (maximal), 1,56W (Standby)
|
| Betriebstemperatur |
0°C ~ 40°C / 32°F ~ 104°F
|
| Speichertemperatur |
-20°C ~ 60°C / -4°F ~ 140°F
|
| Relative Luftfeuchtigkeit |
20~90% RH (nicht kondensierend)
|
| Auflösung / Kabellänge |
HDMI Eingang / Ausgang
4K60 - Fuß / Meter: 10ft / 3M
4K30 - Fuß / Meter: 30ft / 10M
1080P60 - Fuß / Meter: 42ft / 15M
|
|
Die Verwendung eines Premium High Speed HDMI-Kabels wird dringend empfohlen.
|
Verbindungsdiagramm
Beschreibung des Panels
Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder Handelsgesellschaft?
A1: Als professioneller Hersteller liefern wir HDMI-bezogene Produkte seit mehr als 10 Jahren in China.
F2: Warum sollten wir Sie wählen?
A2: Wir können Produkte mit Fabrikpreis, guter Qualität, besten Service und langer Garantie anbieten.
F3: Wie wäre es mit Ihrem Produktservice?
A3: Wir können OEM und ODM anbieten, drucken Sie Ihre Marke, Ihr Design auf dem Produkt basierend auf Ihrer Bestellmenge.
F4: Wie sieht es mit den Zahlungsbedingungen aus?
A4: Wir akzeptieren Banküberweisung, Western Union, Geldgramm, Paypal, Bank of China oder Bargeld als Zahlungen.
F5: Wie versendet man das Paket?
A5: DHL, Fedex, EMS, per Luft, See... usw.
F6: Welche Garantie bieten Sie an?
A6: Unser ausgezeichnetes Kundendienstteam wird Ihnen online technische Unterstützung bieten. Wir bieten eine einjährige Garantie für unsere Produkte.
F7: Wie kann ich die Produkte kaufen, die ich brauche, wenn es keinen Preis auf der Website gibt?
A7: Sie können uns Ihre Anfrage über die Produkte, die Sie benötigen, senden. Unsere Verkäufe werden Ihnen innerhalb von 24 Stunden antworten, um Ihnen bei der Bestellung zu helfen.
Benutzerhandbuch:
LM-MX44D 4x4 HDMI Matrix 4K60Hz, 18Gbps, mit LR C...
