SDI-Datenmedienfaserkonverter
Einleitung

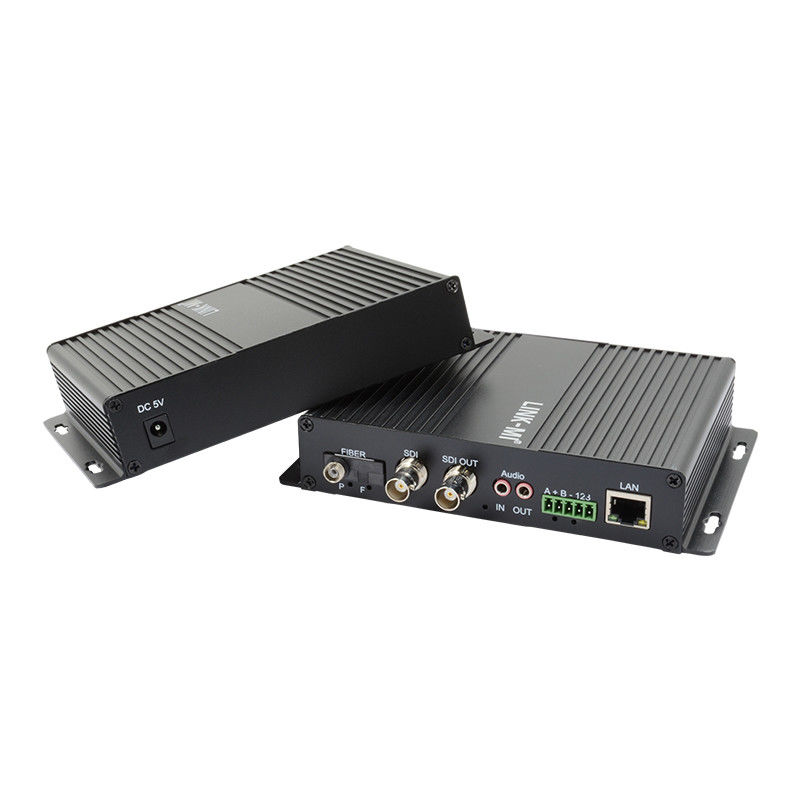

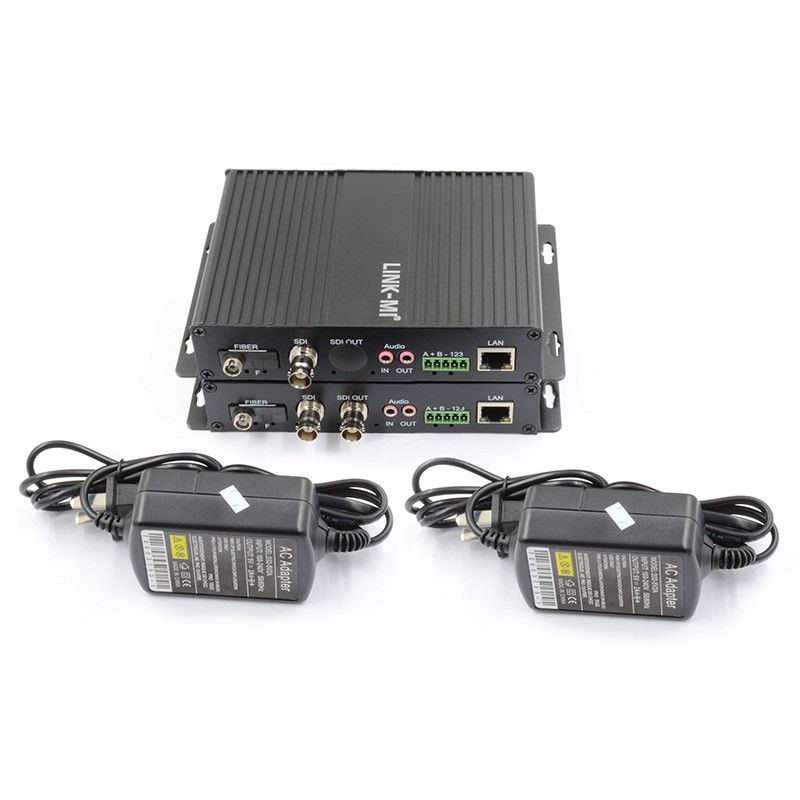

LINK-MI LM-SF02 Der HD/3G-SDI-zu-Faser-Konverter umfasst einen Sender und einen Empfänger, ein kostengünstiges Übertragungsgerät für einseitiges HD/3G-SDI-Video,1ch 10/100M Ethernet- und 1ch rs422-Datenübertragung über einmodische und multimode GlasfaserkabelDer Empfänger kann in ein standardmäßiges 19 ′′ 3.5U-Rack-Mount-Chassis eingebaut werden.die 16PCS-Empfänger-Einsatzkarten mit 2 PCs 90~240V-Stromversorgung unterstützt.
Eigenschaften
1. 3G/HD-SDI-Video (eingebettetes Audiosignal) über eine Faser mit verlustfreier Fernübertragung
2Unterstützung der 1CH-Einrichtung oder BIDI-RS485, RS422 oder RS232-Steuerungsdatenübertragung, 1ch-Full-Duplex 10/100M Ethernet.
3. ASIC integrierte entwickelte Technologie mit unabhängigen Rechten an geistigem Eigentum
4. Fortgeschrittene Schaltkreisentwicklung, vollständiges Hardwareprogramm zur Gewährleistung der Zuverlässigkeit der Ausrüstung, Konsistenz und Stabilität
5. Weit verbreitet in TV-Live-Übertragungen, hochauflösenden Videokonferenzen, hochauflösender Videoüberwachung und anderen Bereichen
6. Unterstützt die Single-Mode- oder Multi-Mode-Faserübertragung (der Benutzer muss den Übertragungskabeltyp bestätigen)
7. Bieten Sie eine allgemein verwendete LC/FC/SC/ST-Faser-Schnittstelle
8Maximale Übertragungsstrecke von bis zu 120 km über Single-Mode-Faser
9. 3G-SDI hohe digitale Video- und Audiosignaloptische Übertragung
10. Anpassen Sie sich an SDI 270Mbps, 1.485Gbit Geschwindigkeit und 3G automatisch
11- Akzeptieren Sie Customization und OEM-Geschäft.
Spezifikation
Optische | |
Wellenlänge | Mehrmodus 850nm / 1300nm, Einzelmodus 1310nm / 1550nm |
Ausgangsleistung | -10 bis -4 dBm |
zulässiger Verlustbereich der Kette | 18 bis 35 dBm |
Glasfaser | 50/125u Multimode,62.5/125u Multimodus,9/125u Einzelmodus |
Lichtempfängerempfindlichkeit | <= 30 dBm |
Optischer Stecker | LC FC,ST,SC (auswählbar),Ein- oder Doppelfasern |
Entfernung | 0 ~ 500M (MM) / 0 ~ 80KM (SM) |
Video-SDI | |
Typ des Signals SDI | SMPTE 424M, SMPTE 292M, SMPTE 259M |
Videoformat |
Die in Anhang I der Verordnung (EG) Nr. 1907/2006 aufgeführten Daten werden in Anhang I der Verordnung (EG) Nr. 1907/2006 erfasst. 1920*1080P24; 1920*1080I601920*1080I50; 1280*720P60; 1280*720P50; 525i; 625i |
Datenquoten | 270 Mbit/s - 1,48 Gbit/s, 3 Gbit/s |
Kabelgleichung |
Automatisches Kabel EQ (Belden 1694A Kabel) 250m @ 270Mbit/s, 140m @ 1,5Gbit/s, 80m @ 3Gbit/s |
Verbindungsstück | BNC 75 Ohm |
Video-Allgemein | |
Eingangsleistung | 5V, 0,2-2,0A |
Stromverbrauch (maximal) | Übertrager: 2,5 Watt Empfänger: 2,5 Watt |
Betriebstemperatur | -20°C bis 60°C |
Lagertemperatur | -40°C bis 85°C |
Betriebsfeuchtigkeit | 0 ~ 95% (nicht kondensierend) |
Farbe des Gehäuses | Schwarz |
Gehäuse | Aluminium |
Abmessung | 15.5x12x3.2cm |
Nettogewicht | 1 kg pro Paar |
Gehäuse | Aluminium |
MTBF: | >100000 Stunden |
Daten | |
Datenprotokoll | RS422 |
Datenquote | 0 bis 500 Kbps |
Fehlerquote | < 10- 9 |
Verbindungsstück | Phoenix-Terminal |
Ethernet | |
Arbeitsmodus | Full-Duplex/Half-Duplex |
Datenrate | 10/100Mbps (AUTO) |
Anschlussterminal | RJ45 |
Anmerkung:Die Spezifikationen können ohne vorherige Ankündigung geändert werden |

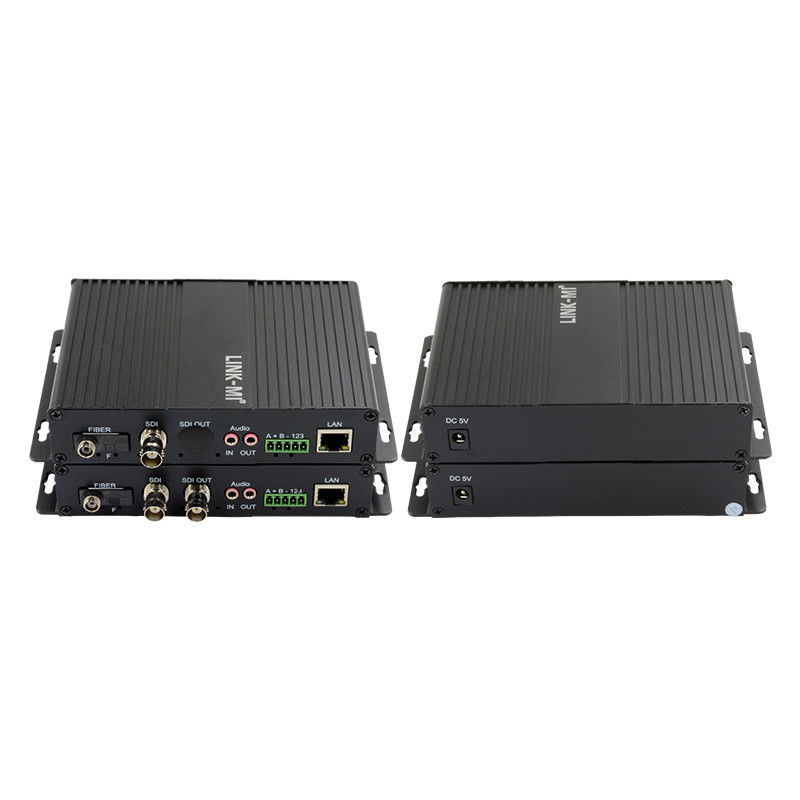

Beschreibung des Panels
