4ch Multifunktionaler / HD-SDI-Faserwandler
Einleitung

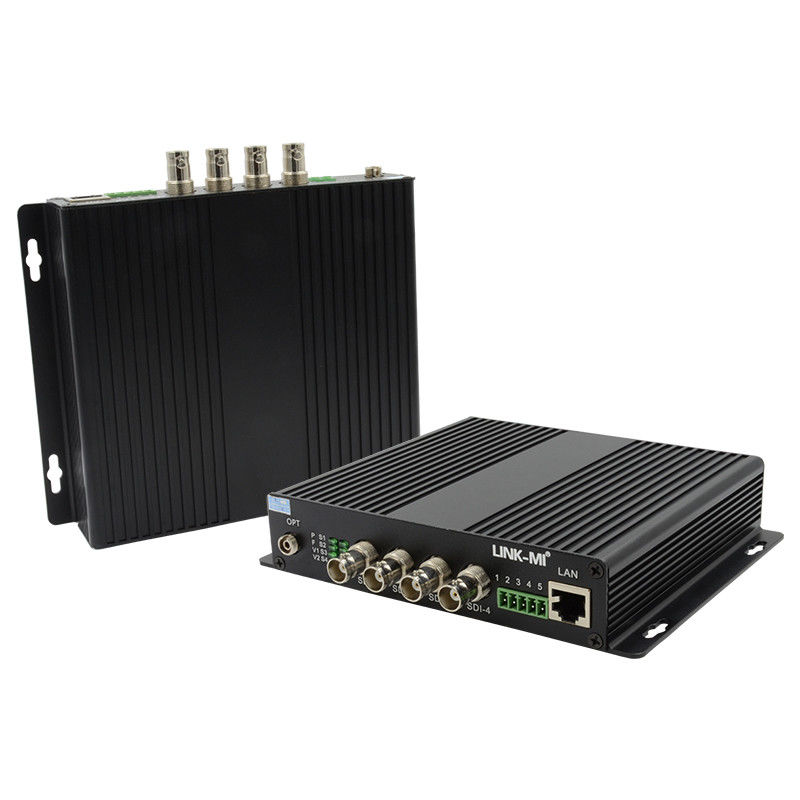

LINK-MI LM-SF44N Der SDI-Video-zu-Faser-Konverter ist eine ideale und wirtschaftliche Lösung für Rundfunk- oder Überwachungsanwendungen.,Die SDI-Serie-Faser-Videokonverter werden typischerweise in Anwendungen eingesetzt, bei denen die Kameras P/T/Z-Fähigkeiten haben.Plug-and-Play-Design sorgt für einfache Installation und Bedienung. Elektronische und optische Anpassungen sind nie erforderlich. LED-Anzeigen sind für die sofortige Überwachung des Systemstatus vorgesehen.für verschiedene Arbeitsumgebungen geeignet.
Eigenschaften
1, Kompatibel mit SMPTE-424M,SMPTE344M,SMPTE-292MHD-SDI und SMPTE-259M SD-SDI Standardsignale, unterstützt 1485Mb/s und 270Mb/s, 2,97Gbps Rate
2, unterstützt 1ch 10/100M Ethernet mit RJ45-Schnittstelle und 1ch bidirektionale / einseitige RS485/RS232 mit Phoenix-Terminal-Schnittstelle, bis zu 115,2Kb/s Baudrate
3, unterstützt 1080P@,30, 25, 24, 1080I@60, 50, 720P@60, 50, 30, 25 und andere Videoformate.
4, Eingang mit Kabelgleichungsfunktion zum Ausgleich von Kabelübertragungsverlusten
5, Eingebettete ESD- und Überspannungsschutz-Schaltung zur Verhinderung von elektrisch-statischen Schäden durch Blitze
6, Bereitstellung eines optischen Verschwindensalarms, eines Fernstromausfall-Alarms, einer Ausgangssignal-Statusanzeige und einer Eingangssignal-Sperrstatusanzeige
7, Standalone- oder Kartentyp in einem 19' 4U-Rack-Mount-Chassis.
Spezifikation
| Opitcal: |
| Wellenlänge |
1310 nm, 1550 nm |
| Serielle digitale Video-Eingangs-/Ausgangsspannung |
Typischer Max-Wert 800mVp-p, 600~1000mVp-p |
| Art der Faser |
50/125u Multimode,62.5/125u Multimode,9/125u Einzelmodus,Einfaser oder Doppelfaser |
| Video-Signal-Rücklaufverlust |
≤ 15 dB @ 5MHz ∼1,5 GHz, ≤ 10 dB @ 1,5 GHz ∼3 GHz |
| Optischer Stecker |
SC, FC |
| Entfernung |
0 ~ 500M (MM) / 0 ~ 100KM (SM, wählbar) |
| Daten: |
| Datenprotokoll |
Ein- oder Bidirektionale RS485 oder RS422 oder RS232, wählbar |
| Datenquote |
0~115,2 Kbps |
| Fehlerquote |
< 10 bis 9 |
| Anschluss |
Industriestandard-Terminalblock (kann auch mit Schnittstellen wie DB9/DB25 konfiguriert werden) |
| Ethernet: |
| Arbeitsmodus |
Full-Duplex/Half-Duplex |
| Datenrate |
10/100Mbps (AUTO) |
| Anschlussterminal |
RJ45 |
| Video: |
| |
SDI-Eingabe |
| Typ des Signals SDI |
MPTE259M,292M,344M,424M |
| Datenquoten |
143 Mbit/s 2.97 Gbit/s |
| Kabelgleichung |
≤ 140 Meter von Belden 1694A bei 1,485 Gbps
≤ 400m Belden 1694A bei 270 Gbps
|
| Anschluss |
BNC 75 Ohm |
| Allgemein: |
| Eingangsleistung |
5 V Gleichstrom |
| Stromverbrauch (maximal) |
5W |
| Betriebstemperatur |
0°C bis 55°C |
| Lagertemperatur |
-20°C bis 70°C |
| Betriebsfeuchtigkeit |
0 ~ 95% (nicht kondensierend) |
| Dimension für den Konverter ((TX&RX) |
173x150x32MM |
| Abmessungen für das Paket von 1 Paar |
320x247x61MM |
| Nettogewicht |
1.75 Kilo |
| Bruttogewicht |
2 kg |
| Gehäuse |
Aluminium |
Verbindungsdiagramm

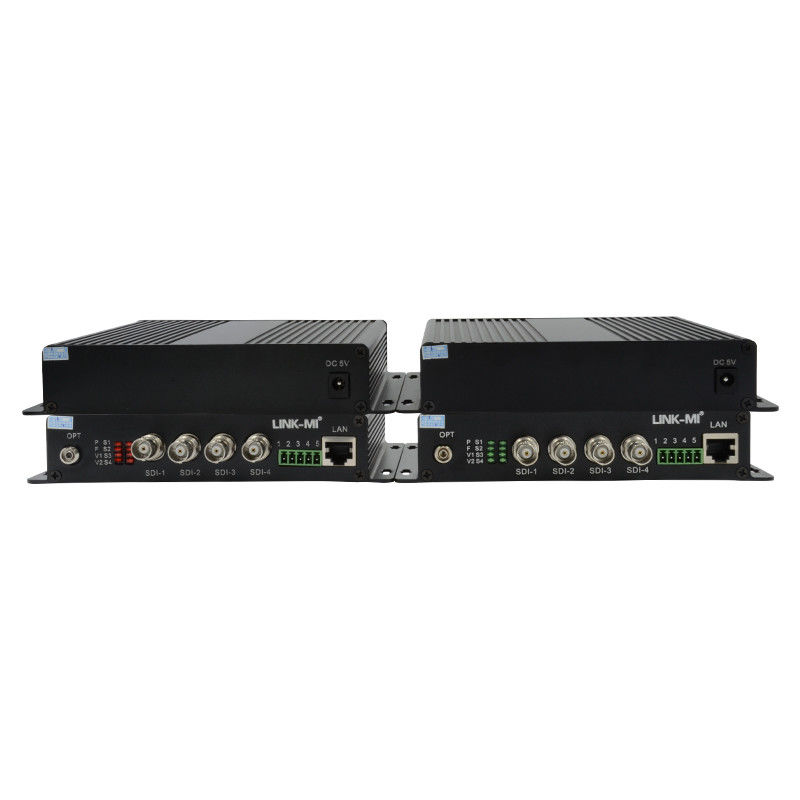

Beschreibung des Panels
Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder Handelsgesellschaft?
A1: Als professioneller Hersteller liefern wir HDMI-bezogene Produkte seit mehr als 10 Jahren in China.
F2: Warum sollten wir Sie wählen?
A2: Wir können Produkte mit Fabrikpreis, guter Qualität, besten Service und langer Garantie anbieten.
F3: Wie wäre es mit Ihrem Produktservice?
A3: Wir können OEM und ODM anbieten, drucken Sie Ihre Marke, Ihr Design auf dem Produkt basierend auf Ihrer Bestellmenge.
F4: Wie sieht es mit den Zahlungsbedingungen aus?
A4: Wir akzeptieren Banküberweisung, Western Union, Geldgramm, Paypal, Bank of China oder Bargeld als Zahlungen.
F5: Wie versendet man das Paket?
A5: DHL, Fedex, EMS, per Luft, See... usw.
F6: Welche Garantie bieten Sie an?
A6: Unser ausgezeichnetes Kundendienstteam wird Ihnen online technische Unterstützung bieten. Wir bieten eine einjährige Garantie für unsere Produkte.
F7: Wie kann ich die Produkte kaufen, die ich brauche, wenn es keinen Preis auf der Website gibt?
A7: Sie können uns Ihre Anfrage über die Produkte, die Sie benötigen, senden.
Benutzerhandbuch:
LM-SF44N 4CH HD-SDI zum Faserkonverter (Neu).pdf
