4x1 HDMI Multi-Viewer PIP POP mit IR-Fernsteuerung RS232
Einleitung

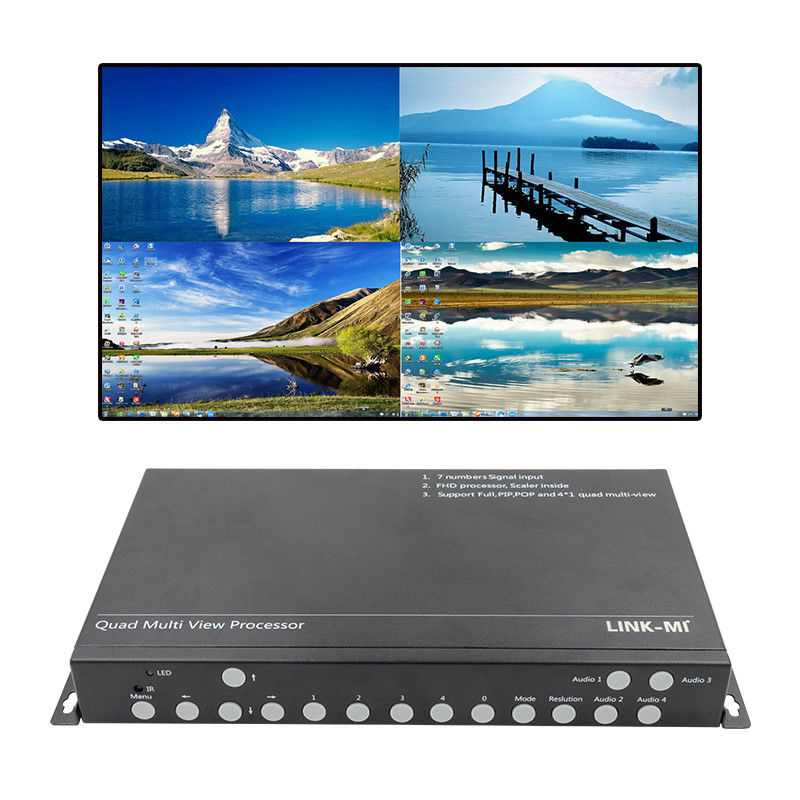

LINK-MI LM-TS71 4x1 HD Quad Video Multiviewer ist ein Hochleistungs-seine Hauptfunktion besteht darin, die vier HD- oder analogen Signale gleichzeitig auf einer Super-High-Definition-Anzeigeinheit im Quad-Modus anzuzeigenDiese Art von HD Quad Video Multi Viewer unterstützt 1 Kanal VGA, 2-Wege DP, 4-Wege HDMI-Signalinput.das höchste HDMI-Eingangssignal kann 1920x1080@60Hz unterstützen, und die maximale Ausgangs-Auflösung bis 1920x1080@60Hz; unterstützt 1 HDMI-Signal-Ausgang, die Ausgangs-Auflösung und die Auffrischungsrate bis 1920x1080@60Hz.
Der LM-TS71 4x1 HD Quad Video Multiviewer verwendet derzeit eine relativ große Anzahl von Standardprodukten auf dem Markt.Die Produkte werden hauptsächlich in den Bereichen eingesetzt, in denen eine einzige Anzeigeeinheit mehrere HD-Signale gleichzeitig anzeigen muss Arbeitsplatz wie Videokonferenzen, Lehre, Ausstellungen... usw.
Eigenschaften
1. Unterstützt 1 einzelne Display-Einheit, die gleichzeitig 4 High-Definition-Signale anzeigt oder ein bestimmtes Signal auf eine Vollbild-Anzeige umschaltet.
2Unterstützung von 1-Kanal-VGA-, 2-Wege-DP-, 4-Wege-HDMI- (einschließlich 3-Wege-kompatibles Mobilsignal) Eingangssignal.
3. Unterstützt 1 HDMI-Ausgang mit einer Ausgangs-Auflösung von bis zu 1920x1080@60Hz.
4Alle Eingangssignale enthalten Audio, unterstützen Audio- und Video-Synchronschaltungen und vier Audio-unabhängige Schaltungen unter Quartierung.
5. Unterstützung der Festposition POP, PIP Funktion.
6Unterstützung der Steuerung durch Fahrgestellknöpfe, IR-Fernbedienung, RS-232 Serienanschluss und Zentralsteuerung.
Spezifikation
| Name |
Spezifikation |
| Eingangssignal |
| Eingangsanschluss |
1 Kanal VGA, 2-Wege DP, 4-Wege HDMI, 4-Wege USB, 1 linker und rechter Kanal Audio |
| Entschließung |
DP unterstützt eine maximale Auflösung von 1920×1080 @ 60HZ, rückwärtskompatibel;
HDMI unterstützt eine maximale Auflösung von 1920×1080 @ 60HZ, nach unten kompatibel
|
| Audio |
Eingabeaufnahme unterstützt 3,5 mm Audio-Schnittstelle für Bind VGA |
| Farbtiefe |
24 Bit, 1677 Zehntausend |
| POP, PIP-Modus |
Festmodell |
| Ausgabe |
| Schnittstelle |
Einkanal HDMI 1.4 Ausgang verbundene Anzeigegeräte, die Audio- und Video-Synchronisierungs-Ausgänge unterstützen;
Ein 3,5-mm-Audio-Stereoanlage für den linken und rechten Kanal zur Verbindung von Stereoanlagen
|
| Entschließung |
1920×1080 @ 60HZ, 1280×720 @ 60HZ optional |
| Farbtiefe |
24 Bit, 1677 Zehntausend |
| Steuerungsmodus |
RS232, IR, Fallschlüssel |
| Steuerungssoftware |
Nicht verfügbar |
| Spannung |
Gleichspannung: 12 V |
| Abmessung |
278 mm ((L) × 36 mm ((H) × 166 mm ((W) |
| Gewicht |
1.2 kg |
| Macht |
Maximal 15 W |
| Anmerkung:Die Spezifikationen können ohne vorherige Ankündigung geändert werden |
Verbindungsdiagramm

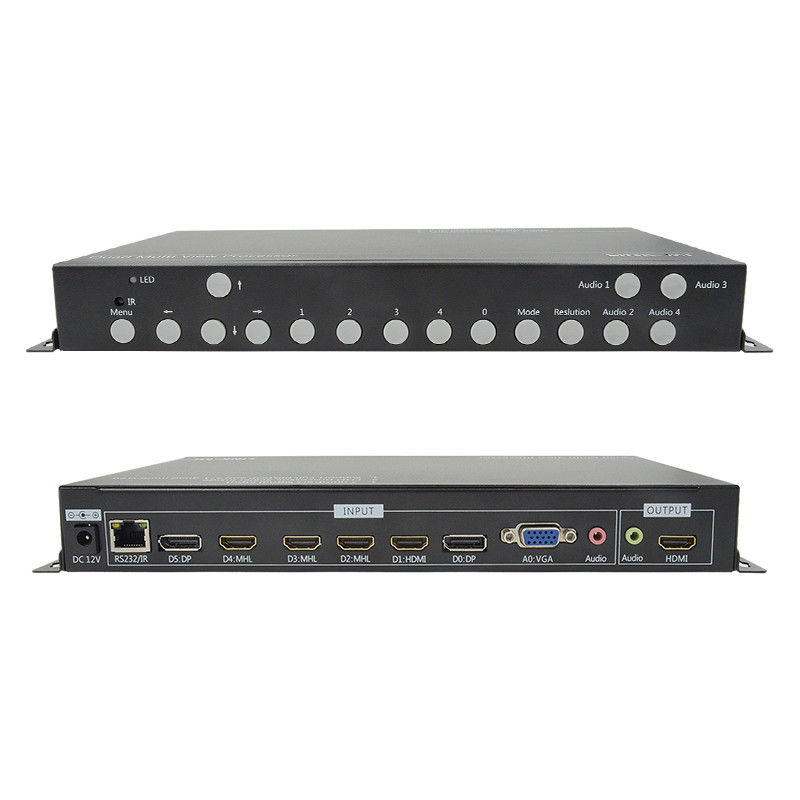

Beschreibung des Panels
Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder Handelsgesellschaft?
A1: Als professioneller Hersteller liefern wir HDMI-bezogene Produkte seit mehr als 10 Jahren in China.
F2: Warum sollten wir Sie wählen?
A2: Wir können Produkte mit Fabrikpreis, guter Qualität, besten Service und langer Garantie anbieten.
F3: Wie wäre es mit Ihrem Produktservice?
A3: Wir können OEM und ODM anbieten, drucken Sie Ihre Marke, Ihr Design auf dem Produkt basierend auf Ihrer Bestellmenge.
F4: Wie sieht es mit den Zahlungsbedingungen aus?
A4: Wir akzeptieren Banküberweisung, Western Union, Geldgramm, Paypal, Bank of China oder Bargeld als Zahlungen.
F5: Wie versendet man das Paket?
A5: DHL, Fedex, EMS, per Luft, See... usw.
F6: Welche Garantie bieten Sie an?
A6: Unser ausgezeichnetes Kundendienstteam wird Ihnen online technische Unterstützung bieten. Wir bieten eine einjährige Garantie für unsere Produkte.
F7: Wie kann ich die Produkte kaufen, die ich brauche, wenn es keinen Preis auf der Website gibt?
A7: Sie können uns Ihre Anfrage über die Produkte, die Sie benötigen, senden. Unsere Verkäufe werden Ihnen innerhalb von 24 Stunden antworten, um Ihnen bei der Bestellung zu helfen.
Benutzerhandbuch:
LM-TS71 4x1 HD-Video-Multiplexer.pdf
