AHD-HDMI-Konverter, mit 1xlooping AHD-Ausgabe
Einleitung

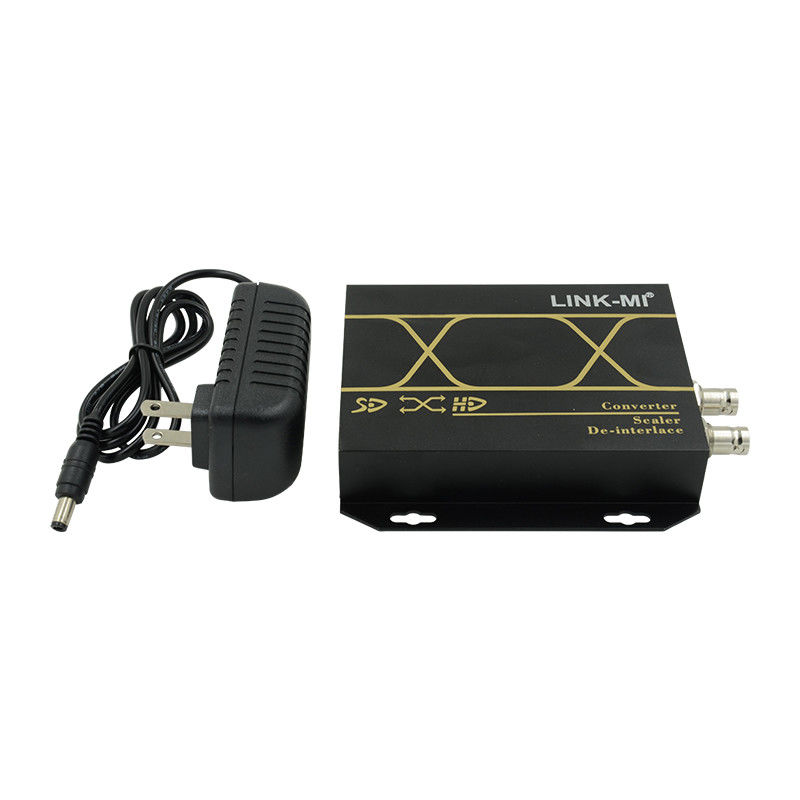

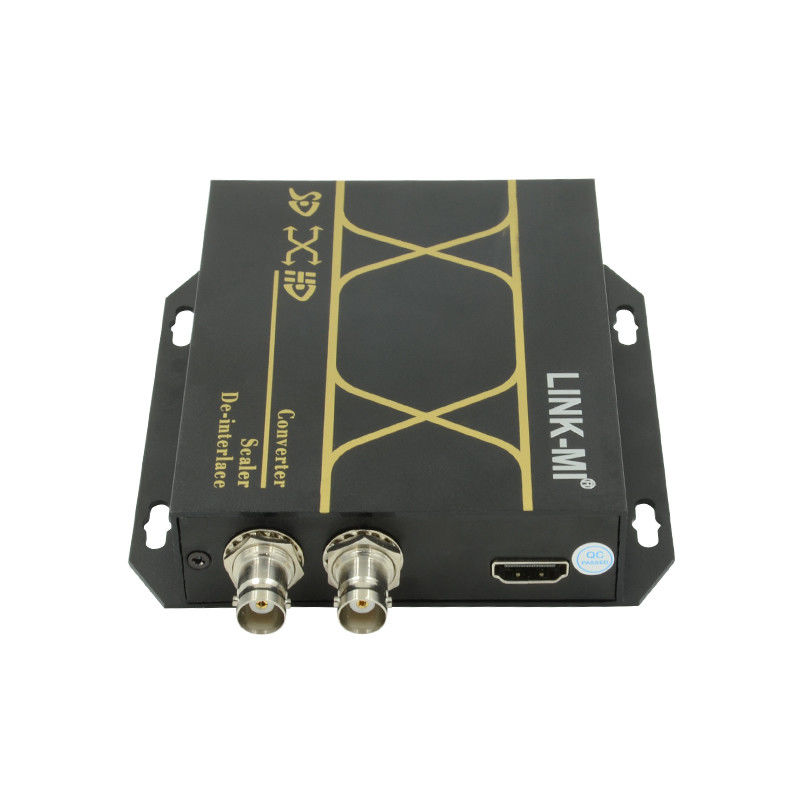

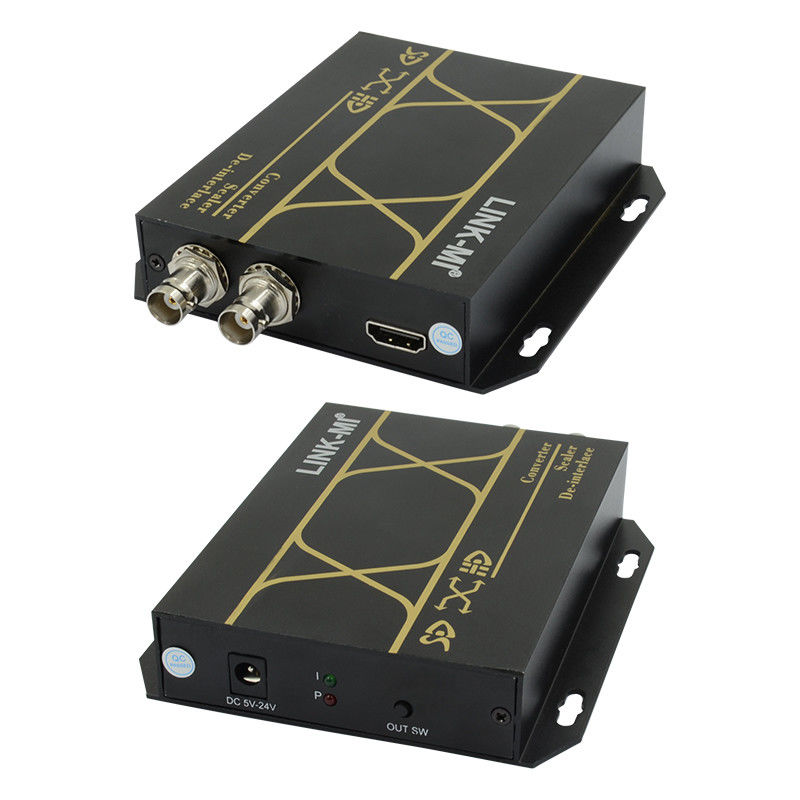

LINK-MI LM-AHD01 zu HDMI ist ein professioneller Konverter, der das industrielle SCALER-Konvertierungsverfahren verwendet, das AHD-Signal entlang des HDMI-Signalausgangs konvertiert,AHD-Signalverstärker ringt gleichzeitig aus. Machen Sie Ihre HDMI-HD-Ausrüstung kompatibel AHD-System. AHD-Signal automatische Identifizierung kompatibel AHD - 720 p, AHD - 960 HD-Signal,wie HDMI-Ausgang in fünf Arten der am weitesten verbreiteten Formate fixiert werden kann: 480 i60, 576 i50, 720 p60, 1080 i50, 1080 i60, 1080 p25, 1080 p30, 1080 p50 und 1080 p60.
Eigenschaften
1. Unterstützt den analogen HD-AHD-Eingang
2. Unterstützung von High-Definition-Digitalsignal HDMI ((1080P@60Hz) Eingang
3. Unterstützen Sie den Netzteil 5-24V DC
4Unterstützung der Integration von AHD-Empfängern, Integration von HDMI-Modulatoren
5. Unterstützung von HDMI Festlösungsformat-Ausgabe
6. Unterstützung von HDMI Version 1.3 für Abwärtskompatibilität
7- Unterstützt die Video-Fluenz-Ausgabe, kein Signalverlust, teilweise Bildschirm und Bildschirm wobble.
8.Die Produkte sind spezialisiert auf den Maschinenraum für Radio- und Fernsehsendungen und das nichtlineare Bearbeitungssystem; Die Installation ist einfach ((Keine Software und Treiberinstallation).
9. Berücksichtigung der Wärmeleitung des Designs, 7 Tage x 24 Stunden Online-Betriebsanforderungen
Spezifikation
| Modell Nr. |
LM-AHD01 |
| Artikel |
AHD auf HDMI+AHD-Distributeur |
| Gewicht |
0.195 kg |
| Abmessung |
135 x 110 x 26 mm (5,31 ̊ x 4,33 ̊ x 1,02 ̊) |
| Material |
Aluminiumlegierung |
| Verkaufspunkte |
Rein Hardware-Design, Skalierer, intelligente Identifizierung und AHD-Erweiterung |
| Eingabeoberfläche |
1 x AHD (BNC) |
| AHD-Format |
AHD1.0 ((720P30/50/60Hz),AHD2.0 ((1080P25Hz) |
| Signalstärke |
0.8Vp-p |
| Impedanz |
75Ω |
| Typ der Kupplung |
Klimatisierung |
| Empfohlene Höchstdistanz |
500 Meter |
| Kabelstandard |
SYV75-3 /5 /7 |
| Ausgabeoberfläche |
1 x HDMI (Typ A) 1 x AHD (BNC) |
| HDMI-Format |
HDMI 1.3a ((1.3/1.2/1.1) |
| Auflösung HDMI |
Die Anwendungsbereiche sind folgende: |
| Bandbreite der Schnittstelle |
2.25Gbps, voll digital (insgesamt 6,75Gbps, jede Farbe 2,25Gbps) |
| Zeitgeräusche |
< 0,15 Tbit |
| Aufstiegszeit |
< 0,3 Tbit ((20% bis 80%) |
| Herbstzeit |
< 0,3 Tbit ((20% bis 80%) |
| Typ des Signals |
DVI-D/HDMI-digitales T.M.D.S.-Signal in der Spezifikation DVI1.0/HDMI1.3a |
| Signalstärke |
T.M.D.S. 3,3 V p-p |
| Mindest-/Höchstgehalt |
T.M.D.S. 2,9 V/3,3 V
|
| Impedanz |
50Ω |
| Maximaler Gleichstromverschiebungsfehler |
± 15 mV |
| Empfohlene Höchstdistanz |
10 Meter. |
| Schnittstelle für Stromversorgung |
1 x DC_2,1 mm. |
| Wechselstrom |
110 bis 220 V 50/60 Hz. |
| Gleichstrom (Gleichstrom) |
Bei einer Leistung von 5 V bis 24 V |
| Stromversorgung |
Entsprechender UL-Stecker, BS-Stecker, VDE-Stecker |
| Maximale Leistungsaufnahme |
Maximal 5 W |
| ESD-Schutz |
1a Kontaktentladung Stufe 3.
1b Luftentladung Stufe 3.
Ausführungsnorm:IEC61000-4-2.
|
| Durchschnittliche Zeit zwischen Ausfällen (MTBF) |
30.000 Stunden. |
| Temperatur |
Lagerung, Gebrauchstemperatur -25 bis 80°C |
| Luftfeuchtigkeit: Lagerung |
Gebrauchsfeuchtigkeit: 0~95% |
| Größe der Geschenkbox |
220 x 162 x 60 mm (8,66 x 6,38 x 2,36) |
| Nettogewicht |
0.385 kg |
| Bruttogewicht |
0.400 kg |
| Kartongroße |
520 x 455 x 315 mm (20,47 ′′ x 17,91 ′′ x 12,40 ′′) |
| Nettogewicht |
11.550kg (zum Beispiel 30 Stück) |
| Bruttogewicht |
12.000kg |
Verbindungsdiagramm

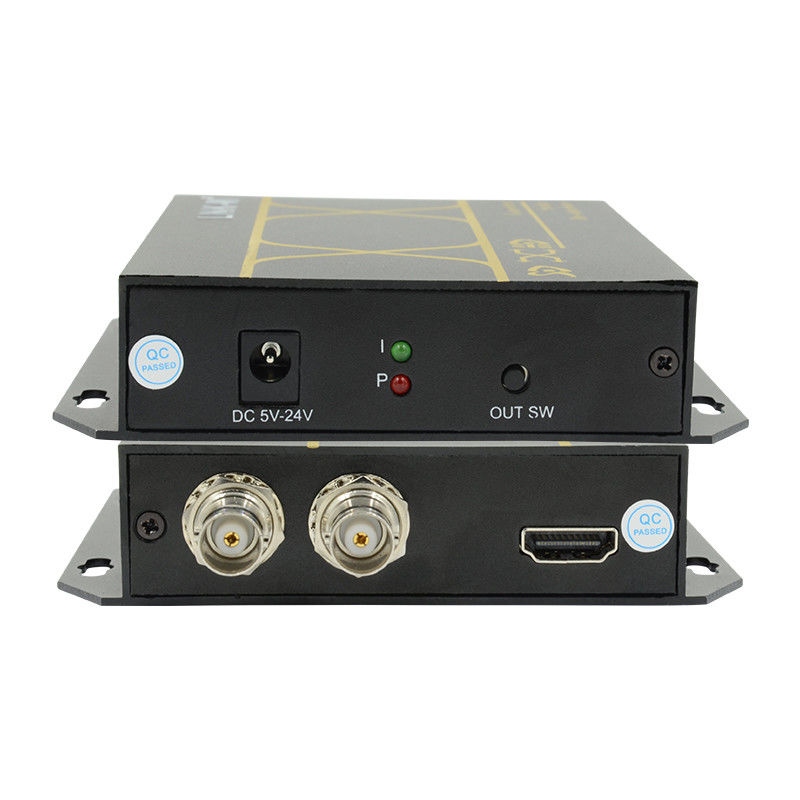

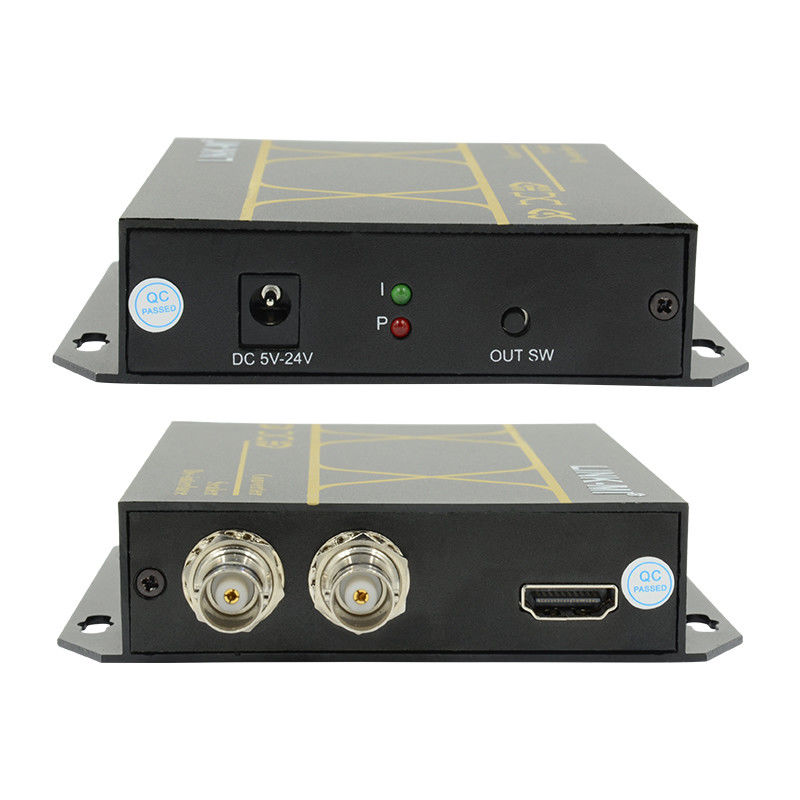

Beschreibung des Panels
