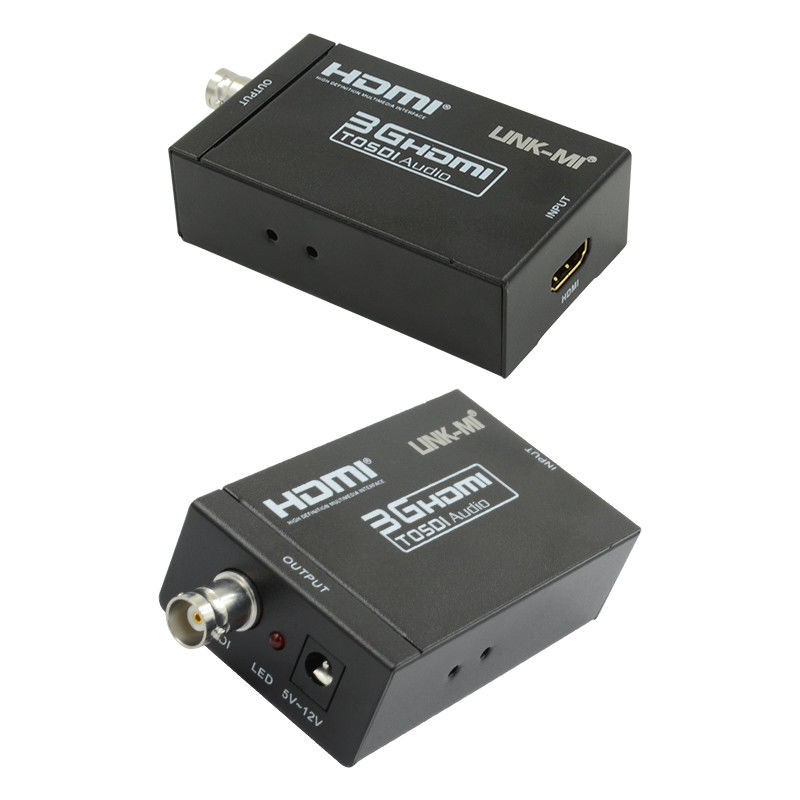

LINK-MI LM-HSD1S MINI 3G HDMI zu SDI Konverter
Einleitung
Mit dem MINI HDMI to SDI Converter können HDMI-Signale auf dem SDI-Display angezeigt werden und gleichzeitig hohe Bitraten von 2.970 Gbit/s gewährleistet werden, um Ihnen ein hochauflösendes Signal ohne Verlust zu geben.Für Profis bedeutet dies, dass es jetzt einfacher ist, Ihr High-Def-HDMI-Signal mit Audio für die Fernübertragung in SDI umzuwandeln und Ihre Arbeit auf dem SDI-Display anzuzeigen
Eigenschaften
1. Zeigt HDMI-Quelle auf SDI-Display.
2. Die SDI-Schnittstelle arbeitet mit Bitraten von 2.970 Gbit/s, 2.970/1.001 Gbit/s, 1.485 Gbit/s, 1.485/1.001 Gbit/s und 270 Mb/s.
3. Unterstützt HDMI-Eingabezeiten: 480i@59.94, 576i, 720p@50/59.94/60, 1080i@50/59.94/60, 4. 1080p@23.98/24/25/29.97/30/50/59.94/60.
4. Konvertiert HDMI-Signal in SDI:
480i/576i bis SD-SDI (SMPTE 259M-C, mit Bitraten von 270 Mbit/s)
720p/1080i bis HD-SDI (SMPTE 292M, mit Bitraten von 1,485 Gbit/s oder 1,485/1,001 Gbit/s)
1080p bis 3G-SDI (SMPTE 424M/425M-AB, mit Bitraten von 2,970 Gbit/s und 2,970/1,001 Gbit/s)
Unterstützt eine SDI-Ausgangsdistanz von bis zu 100 Metern (3G-SDI), 200 Metern (HD-SDI) oder 300 Metern (SD-SDI)
Spezifikation
|
Eingabeport
|
1 x HDMI
|
|
Ausgangsport
|
1 x BNC (SDI/HD-SDI/3G-SDI)
|
|
SDI-Übertragungsraten
|
2.970 Gbit/s und 2.970/1.001 Gbit/s
|
|
Auflösung von Eingang/Ausgang
|
480i, 576i, 720p@50/59.94,60,1080i@50/59.94/60
Siehe auch: http://ec.europa.eu/comm/comm/comm/comm/comm
|
|
Stromversorgung
|
Gleichspannung 5V -12V
|
|
ESD-Schutz Modell des menschlichen Körpers
|
±8 kV (Luftschuss)
±4 kV (Kontaktentladung)
|
|
Abmessung
|
80 mm x 41 mm x 25 mm
|
|
Gewicht
|
150 g
|
|
Betriebstemperatur
|
0°C ~ 40°C / 32°F ~ 104°F
|
|
Speichertemperatur
|
-20°C ~ 60°C / -4°F ~ 140°F
|
|
Relative Luftfeuchtigkeit
|
20 ~ 90% RH (nicht kondensierend)
|
|
Stromverbrauch (maximal)
|
5W
|
| Anmerkung:Die Spezifikationen können ohne vorherige Ankündigung geändert werden |
Verbindungsdiagramm

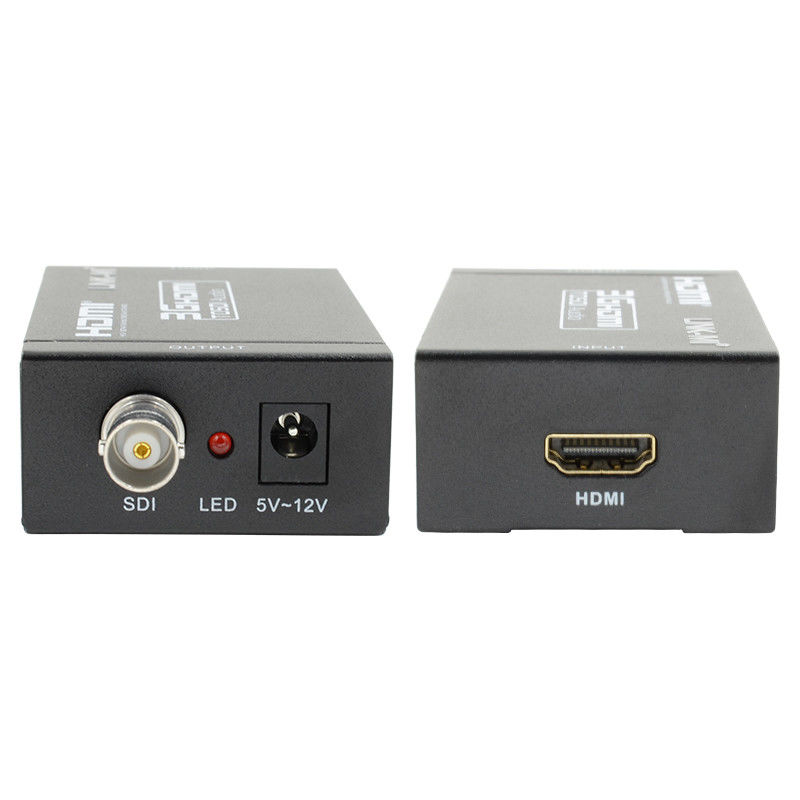

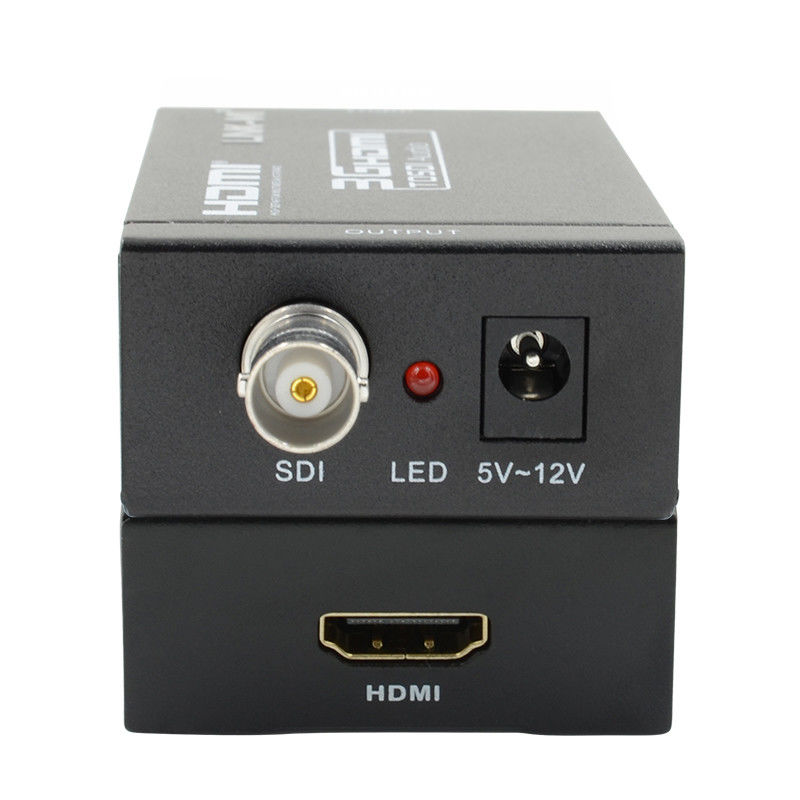

Beschreibung des Panels
Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder Handelsgesellschaft?
A1: Als professioneller Hersteller liefern wir HDMI-bezogene Produkte seit mehr als 10 Jahren in China.
F2: Warum sollten wir Sie wählen?
A2: Wir können Produkte mit Fabrikpreis, guter Qualität, besten Service und langer Garantie anbieten.
F3: Wie wäre es mit Ihrem Produktservice?
A3: Wir können OEM und ODM anbieten, drucken Sie Ihre Marke, Ihr Design auf dem Produkt basierend auf Ihrer Bestellmenge.
F4: Wie sieht es mit den Zahlungsbedingungen aus?
A4: Wir akzeptieren Banküberweisung, Western Union, Geldgramm, Paypal, Bank of China oder Bargeld als Zahlungen.
F5: Wie versendet man das Paket?
A5: DHL, Fedex, EMS, per Luft, See... usw.
F6: Welche Garantie bieten Sie an?
A6: Unser ausgezeichnetes Kundendienstteam wird Ihnen online technische Unterstützung bieten. Wir bieten eine einjährige Garantie für unsere Produkte.
F7: Wie kann ich die Produkte kaufen, die ich brauche, wenn es keinen Preis auf der Website gibt?
A7: Sie können uns Ihre Anfrage über die Produkte, die Sie benötigen, senden. Unsere Verkäufe werden Ihnen innerhalb von 24 Stunden antworten, um Ihnen bei der Bestellung zu helfen.
Benutzerhandbuch:
LM-HSD1S MINI 3G HDMI zum SDI-Konverter.pdf
