SDI zu HDMI Konverter Alle zu HDMI SDI zu VGA CVBS Video Konverter
Einleitung

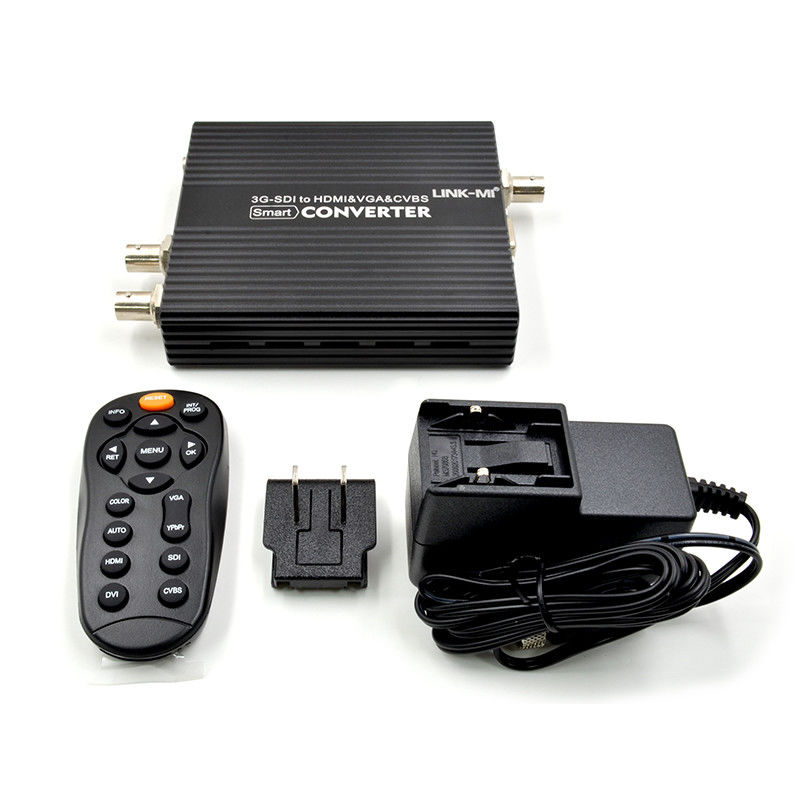

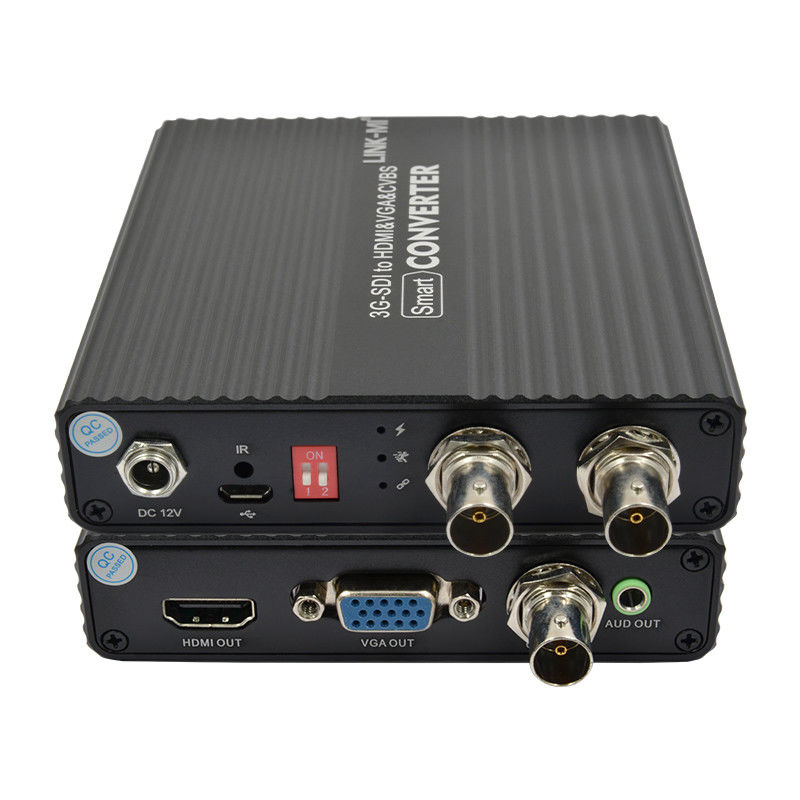

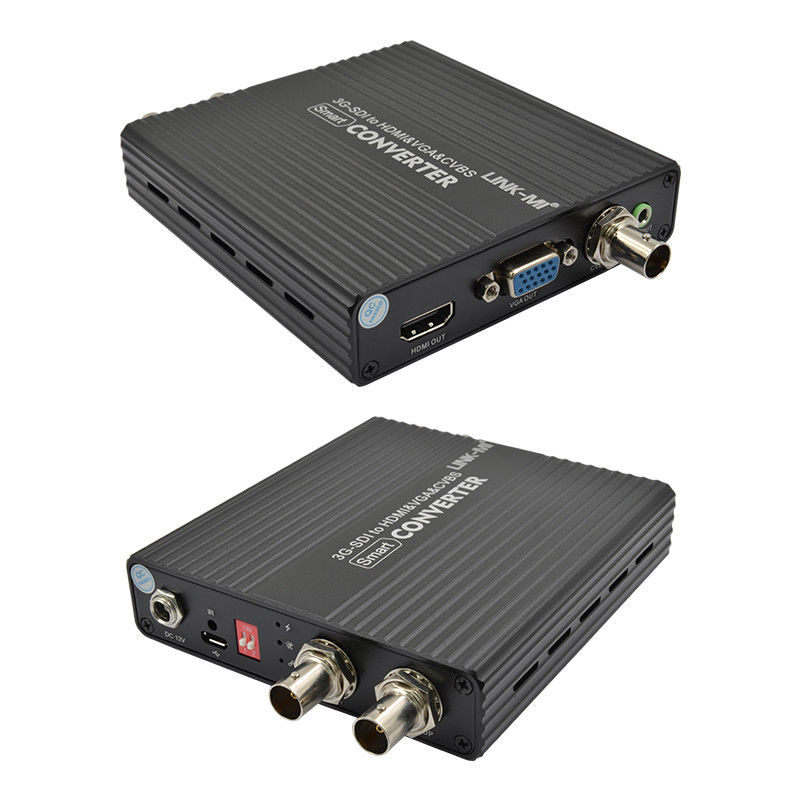

LINK-MI LM-SC5810P SD/HD/3G SDI-HDMI&VGA&CVBS Video-Konverter ist ein hochwertiges, leistungsstarkes Video-Signal-Konvertierungsprodukt, das mit SD/HD/3G SDI-Signal kompatibel ist,mit einer Leistung von mehr als 10 W, unterstützt die Übertragungsdistanz von bis zu 200 m HD-SDI, 3G-SDI-Signale bis zu 120 m [Anmerkung: Erfüllt Belden 1694A-Kabelstandards, SDI-Standardsignalindikatoren].
Eigenschaften
1. Unterstützt alle SDI-Auflösungen
2. SMPTE 425M (Ebene A und B), SMPTE424M, SMPTE292M, SMPTE259M-C
3- 1 Kanal SDI-Signal-Schleife aus.
4. Unterstützung für OSD-Menü-Operationsoberfläche
5. Automatisch erkennen Sie die HDMI EDID-Informationen adaptive HDMI-Bestmodus
6. Unterstützt alle Formate asymmetrische Konvertierung
7Das Signal ist weg.
8. VGA-Ausgabeformat kann 720p/1080p angegeben werden
9. Automatisch einbetten SDI-Audiosignal in HDMI-Signal.
10. Benutzerwählbares Ausgabeformat (HDMI und VGA und AV)
11. Intelligente Anpassung von PAL / NTSC
Spezifikation
| Marke |
LINK-MI |
|
Modell Nr.
|
LM-SC5810P
|
| Material |
Metall |
| Farbe |
Schwarz |
| Anwendung |
Umwandeln von SD/HD/3G SDI in HDMI |
| Eingabeoberfläche |
1*BNC SDI |
| Typ des Eingangssignals |
SD-SDI (270 Mbps ); HD-SDI (1,485 Gbps ); 3G-SI (2,97 Gbps) |
| Eingabeformat |
525i @ 59.94Die Anzeige wird von der Kommission veröffentlicht. |
| SDI-Signalbereich |
0.8V P-P |
| SDI-Impedanz |
75 Ohm |
| Typ der SDI-Kopplung |
Wechselstromkopplung
|
| SDI-Signal-Jitter (typischer Wert) |
Bei der Verwendung von SDI-Dateien werden die folgenden Daten verwendet: |
| Max. Eingangskoaxellange |
Belden 1694A: SD-SDI 400m, HD-SDI 200m, 3G-SDI 140m
Anmerkung: Bei der oben genannten Übertragungsdistanz für verschiedene Spezifikationen des Kabels sind die Testergebnisse unterschiedlich.
|
| SDI-Loop-Out-Schnittstelle |
1*BNC SDI |
| HDMI/DVI-Ausgabeoberfläche |
1* HDMI |
| AV (CVBS) Ausgabeoberfläche |
1* BNC |
| VGA-Ausgabeoberfläche |
1* VGA |
| Abmessungen (L*W*H) |
154*119*36 mm |
|
Versorgung mit Energie
|
5-24 V Gleichstrom
|
| Anmerkung:Die Spezifikationen können ohne vorherige Ankündigung geändert werden |
Verbindungsdiagramm

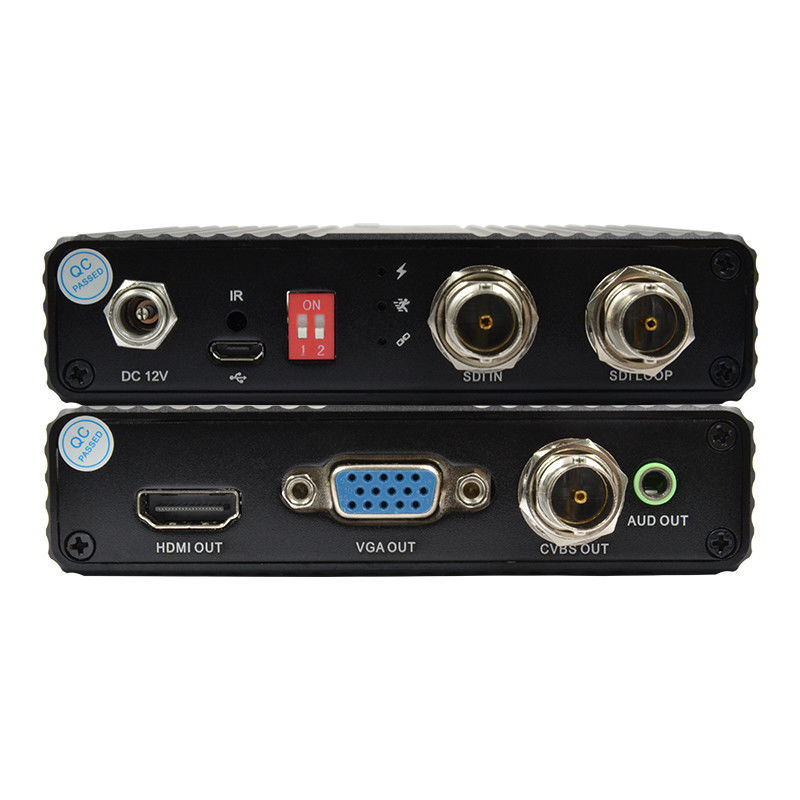

Beschreibung des Panels
Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder Handelsgesellschaft?
A1: Als professioneller Hersteller liefern wir HDMI-bezogene Produkte seit mehr als 10 Jahren in China.
F2: Warum sollten wir Sie wählen?
A2: Wir können Produkte mit Fabrikpreis, guter Qualität, besten Service und langer Garantie anbieten.
F3: Wie wäre es mit Ihrem Produktservice?
A3: Wir können OEM und ODM anbieten, drucken Sie Ihre Marke, Ihr Design auf dem Produkt basierend auf Ihrer Bestellmenge.
F4: Wie sieht es mit den Zahlungsbedingungen aus?
A4: Wir akzeptieren Banküberweisung, Western Union, Geldgramm, Paypal, Bank of China oder Bargeld als Zahlungen.
F5: Wie versendet man das Paket?
A5: DHL, Fedex, EMS, per Luft, See... usw.
F6: Welche Garantie bieten Sie an?
A6: Unser ausgezeichnetes Kundendienstteam wird Ihnen online technische Unterstützung bieten. Wir bieten eine einjährige Garantie für unsere Produkte.
F7: Wie kann ich die Produkte kaufen, die ich brauche, wenn es keinen Preis auf der Website gibt?
A7: Sie können uns Ihre Anfrage über die Produkte, die Sie benötigen, senden. Unsere Verkäufe werden Ihnen innerhalb von 24 Stunden antworten, um Ihnen bei der Bestellung zu helfen.
Benutzerhandbuch:
LM-SC5810P SDI-HDMI und VGA und CVBS Konverter Benutzerhandbuch...
