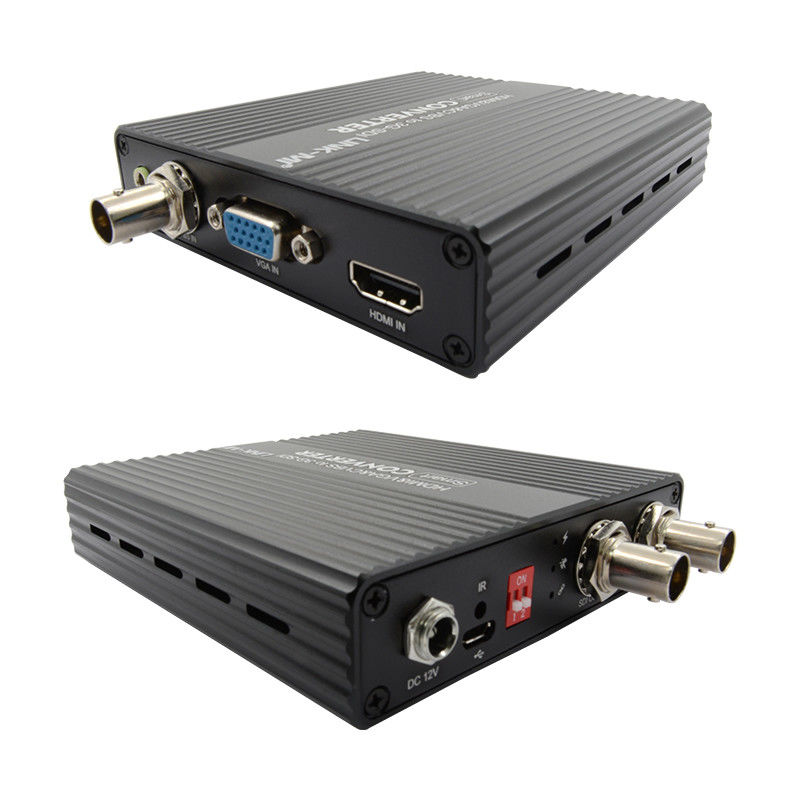

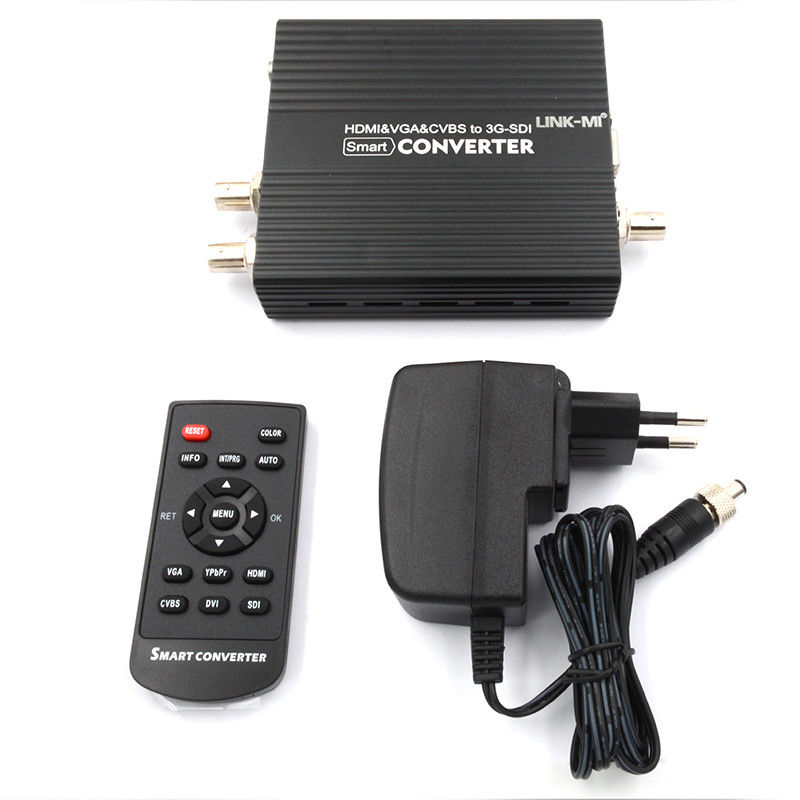

HDMI&VGA&CVBS zu 3G SDI Multifunktionsvideokonverter
Einleitung
LINK-MI LM-SC5325 HDMI&VGA&CVBS-SD/HD/3G SDI Video Converter ist ein hochwertiges, leistungsstarkes Video Signal Konvertierung Produkt. Es unterstützt HDMI 1.4/HDCP 1.1, unterstützt HDMI-, VGA- und CVBS-Signalinput und kompatibel mit SD/HD/3G-SDI-Signal.
Fernsehqualität, mittlerweile unterstützt Übertragungsdistanz von bis zu 200 m HD-SDI, 3G-SDI-Signale bis zu 120 m [Anmerkung: Erfüllt die Belden 1694A-Kabelstandards, SDI
Im Gegensatz zu den herkömmlichen Konverterprodukten auf dem aktuellen Markt, wird unser Konverter mit eingebautem professionellen Bildkonvertierungs-Prozess-Chip zunächst
die Bildverbesserung, Geräuschreduktion, De-Interlacing (optional) Funktion des SDI-Bildes vor der Konvertierung auf. Es unterstützt die Bildverbesserung, denoising, deinterlacing
(optional), intelligente Auflösungskonvertierung und Bildrate-Konvertierung, einstellbare Sättigungs-/Luminanz-/Kontrastquote durch automatische Skalierung und Bildrate-Konvertierung,Umwandlung von Videos in Standard-SD/HD/3G-SDI-Signal, kompatibel mit gängigen HDMI-, VGA- und CVBS-Signalen.
Eigenschaften
1. Unterstützt alle SDI-Auflösungen
2. SMPTE 425M (A- und B-Level), SMPTE424M, SMPTE292M, SMPTE259M-C
3- 2 Kanäle SDI-Signal ausführen.
4. Unterstützung für OSD-Menü-Operationsoberfläche
5. Automatisch erkennen Sie die HDMI EDID Informationen adaptive beste Modus
6. Unterstützt alle Formate asymmetrische Konvertierung
7Das Signal ist weg.
8. VGA-Eingabeformat kann 720p/1080p angegeben werden
9. Automatisch HDMI-Audiosignal in das SDI-Signal einbetten
10. Benutzerselektierbares Eingabeformat
Spezifikation
|
Modell
|
HDMI & VGA & AV auf SD/HD/3G-SDI
|
| HDMI-Eingang |
1xHDMI
|
|
VGA-Eingang
|
1xVGA
|
|
AV (CVBS) Eingang
|
1xBNC-F
|
|
Typ des Eingangssignals
|
SD-SDI ((270 Mbps), HD-SDI ((1.485 Gbps), 3G-SDI ((2.97 Gbps)
|
| Unterstütztes Eingabeformat |
SD:525i@ 59.94Hz,625i@ 50Hz HD:720p@ 23.98Hz/ 24Hz/ 25Hz/ 29.97Hz/ 30Hz 720p@ 50Hz/ 59.94Hz/ 60Hz1080i@ 50Hz/59.94Hz/ 60Hz1080p@ 23.98Hz/ 24Hz/ 25Hz/ 29.97Hz/ 30Hz 3G:1080p@ 50Hz/ 59.94Hz/ 60Hz |
|
SDI-Signalbereich
|
0.8Vp-p
|
|
SDI-Impedanz
|
75 Ohm
|
|
Typ der SDI-Kopplung
|
Wechselstromkopplung
|
|
Max. Ausgangskoaxellange
|
Belden1694A
SD-SDI 400m/1300ft; HD-SDI 200m/600ft;
3G-SDI 140m/450ft
|
|
SDI-Ausgangsschnittstelle
|
2xBNC SDI
|
|
Frequenzbandbreite
|
165MHz/Standard mit HDCP HDMI1.3
|
|
Stromversorgung
|
5V~24VDC
|
|
Stromverbrauch
|
3 bis 6 Watt
|
|
Betriebstemperatur
|
-10°C-60°C/14°F-140°F
|
|
Speichertemperatur
|
-30°C bis 70°C/-22°F bis 158°F
|
|
Relative Luftfeuchtigkeit
|
20-90% RH ((Nicht-Kondensation)
|
|
Abmessung
|
158 × 120 × 36 mm /6,22 × 4,72 × 1,42 Zoll
|
|
Gewicht
|
300 g
|
| Anmerkung:Die Spezifikationen können ohne vorherige Ankündigung geändert werden |
Verbindungsdiagramm

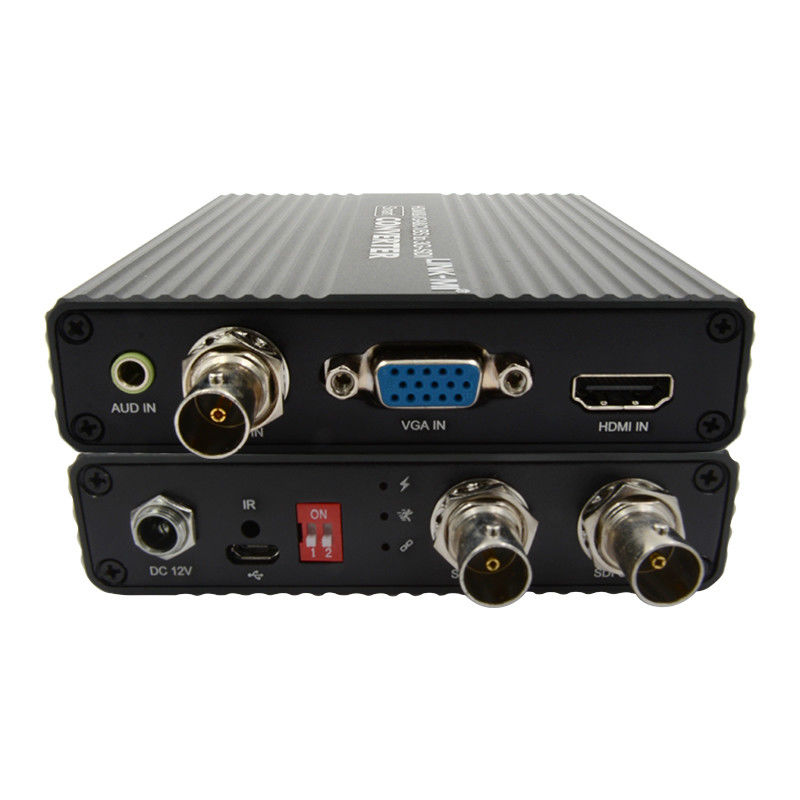

Beschreibung des Panels
Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder Handelsgesellschaft?
A1: Als professioneller Hersteller liefern wir HDMI-bezogene Produkte seit mehr als 10 Jahren in China.
F2: Warum sollten wir Sie wählen?
A2: Wir können Produkte mit Fabrikpreis, guter Qualität, besten Service und langer Garantie anbieten.
F3: Wie wäre es mit Ihrem Produktservice?
A3: Wir können OEM und ODM anbieten, drucken Sie Ihre Marke, Ihr Design auf dem Produkt basierend auf Ihrer Bestellmenge.
F4: Wie sieht es mit den Zahlungsbedingungen aus?
A4: Wir akzeptieren Banküberweisung, Western Union, Geldgramm, Paypal, Bank of China oder Bargeld als Zahlungen.
F5: Wie versendet man das Paket?
A5: DHL, Fedex, EMS, per Luft, See... usw.
F6: Welche Garantie bieten Sie an?
A6: Unser ausgezeichnetes Kundendienstteam wird Ihnen online technische Unterstützung bieten. Wir bieten eine einjährige Garantie für unsere Produkte.
F7: Wie kann ich die Produkte kaufen, die ich brauche, wenn es keinen Preis auf der Website gibt?
A7: Sie können uns Ihre Anfrage über die Produkte, die Sie benötigen, senden. Unsere Verkäufe werden Ihnen innerhalb von 24 Stunden antworten, um Ihnen bei der Bestellung zu helfen.
Benutzerhandbuch:
LM-SC5325 HDMI&VGA&CVBS zum SDI-Wandler (Neu).pdf...
