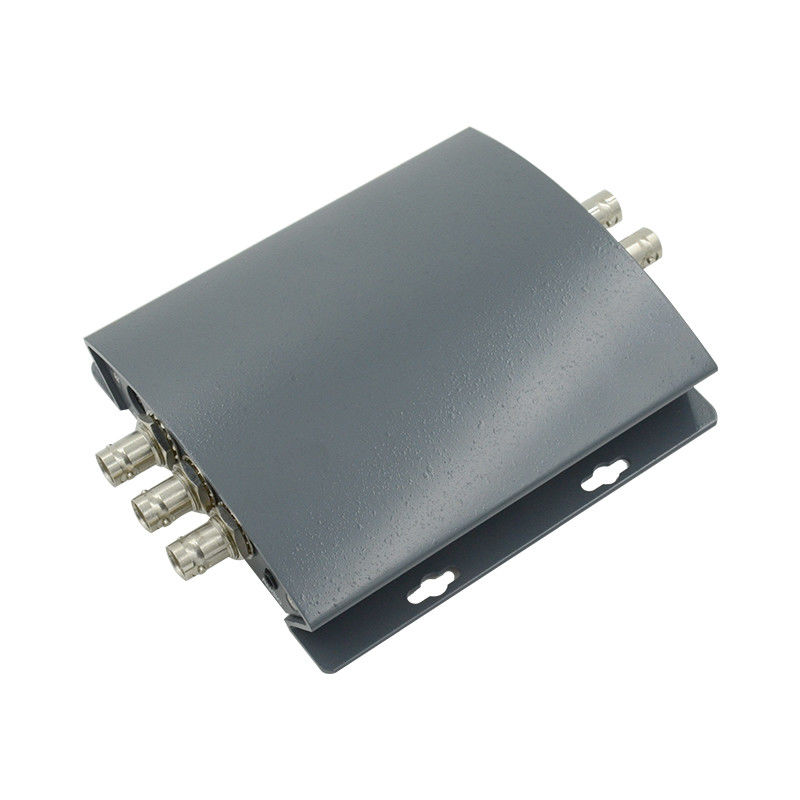

Pro YPbPr zum SDI HD-Videokonverter
Einleitung
LINK-MI LM-PYS01 HD-Videokonverter, unterstützt YPbPr-Signalleingang und 3G/HD/SD SDI-Signaluft.Umwandlung von YPbPr-Signal in 3G / HD / SD-SDI-Signal. Gleichzeitig unterstützt das LM-PYS01 ein externes analogues Stereo-Audiosignal, das in das SDI-Signal eingebettet ist.YPbPr-Signale können als Eingabe "umgewandelt" in SDI-Signal-Ausgabe mit fester Auflösung und als Konverter SD 480I / 576I "aufwärts umgewandelt" in HD-SDI. Sie können auch "umwandeln unter" HD 1080P / 720P / 1080I zu SD SDI-Ausgang, optionale trimmen oder zusätzliche Zeit "nach unten konvertiert" schwarze Kanten. Auflösung durch digitale Codierung Schalter zu wählen,leicht zu bedienen.
Eigenschaften
1. Standardsignal Eingang YPbPr
2Optional 3G / HD / SD SDI-Signal-Ausgang
3Optional 1080P / 1080I / 720P / 480I / 576I gemeinsame Auflösung
4Optional 1080PSF / 720P 30/25/24 spezielle Auflösung
5. Optional "nach unten umgewandelt" trimmen oder schwarze Grenzen hinzufügen
6. YPbPr-Eingangssignal adaptiv
7Unterstützung externer analoger Stereo-Audiosignale, die in SDI-Signalen eingebettet sind
8. SDI setzt "Frequenz" -Ausgang ein
9SDI-Ausgang mit "Festfrequenz"
10. Spezielle Eigenschaften können angepasst werden
Spezifikation
| Name |
HD-Videokonverter von YPbPr zu SDI |
| Modell Nr. |
LM-PYS01 |
| YPbPr-Eingabe |
Signal |
YPbPr-Standard |
| Verbindungsstück |
BNC |
| SMPTE |
27M |
| Amplitude des Signals |
800mv ± 10% (75 Ω) |
| Impedanz |
75Ω |
| Analog-Audioausgang |
Ausgangssignal |
Analog Stereo Audio |
| Impedanz |
16Ω |
| Verbindungsstück |
Ohrhörer |
| SDI-Ausgabe |
Ausgangssignal |
SDI-Signal |
| Verbindungsstück |
BNC (Norm IEC 169-8) |
| Amplitude des Signals |
800mv ± 10% (75 Ω) |
| Impedanz |
175Ω |
| Allgemeine Parameter |
Stromversorgung |
Gleichspannung 5-12V |
| Macht |
< 2 W |
| Abmessungen (L*W*H) |
141*102*30 mm |
| Kontrolle |
DIP-Schalter |
| Nettogewicht |
00,3 kg |
| Betriebstemperaturbereich |
0 bis 50 °C |
| Speichertemperaturbereich |
-20 bis 75°C |
| Betriebsfeuchtigkeit |
20-70% RH |
| Lagereinheitsbereich |
0-90% RH |
Verbindungsdiagramm

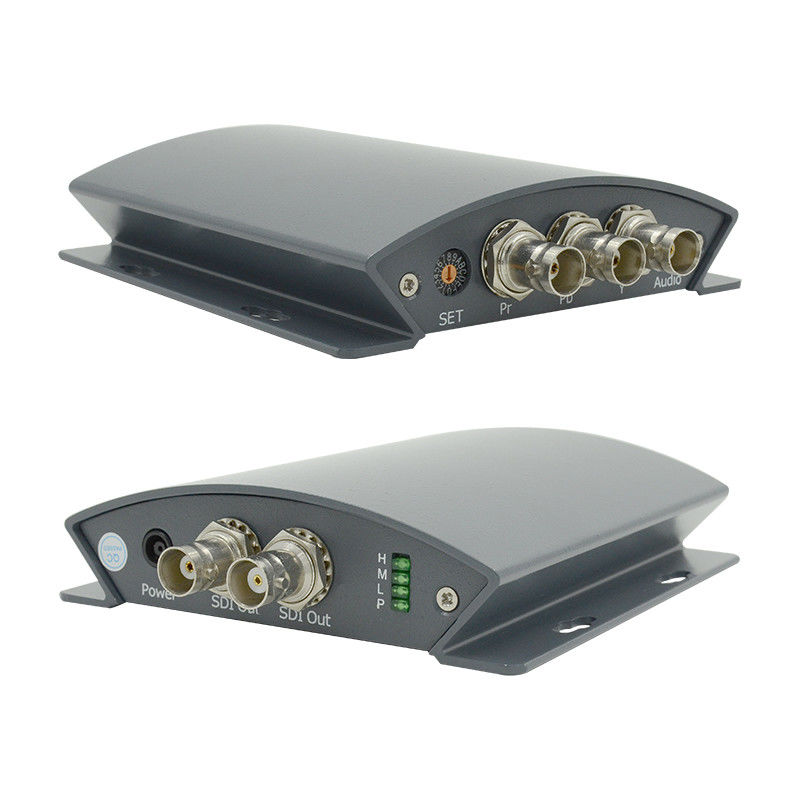

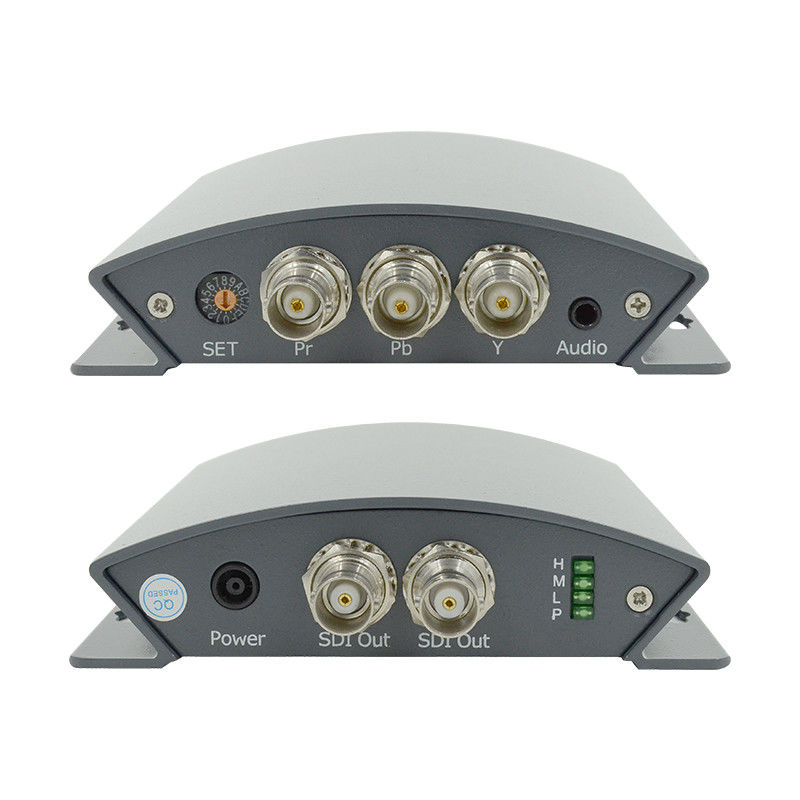

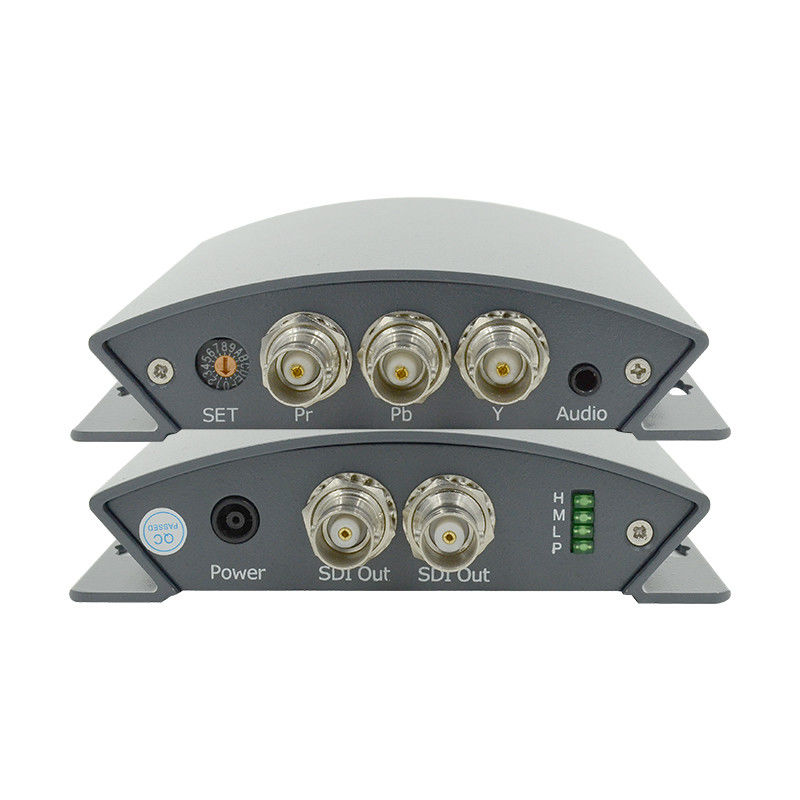

Beschreibung des Panels
Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder Handelsgesellschaft?
A1: Als professioneller Hersteller liefern wir HDMI-bezogene Produkte seit mehr als 10 Jahren in China.
F2: Warum sollten wir Sie wählen?
A2: Wir können Produkte mit Fabrikpreis, guter Qualität, besten Service und langer Garantie anbieten.
F3: Wie wäre es mit Ihrem Produktservice?
A3: Wir können OEM und ODM anbieten, drucken Sie Ihre Marke, Ihr Design auf dem Produkt basierend auf Ihrer Bestellmenge.
F4: Wie sieht es mit den Zahlungsbedingungen aus?
A4: Wir akzeptieren Banküberweisung, Western Union, Geldgramm, Paypal, Bank of China oder Bargeld als Zahlungen.
F5: Wie versendet man das Paket?
A5: DHL, Fedex, EMS, per Luft, See... usw.
F6: Welche Garantie bieten Sie an?
A6: Unser ausgezeichnetes Kundendienstteam wird Ihnen online technische Unterstützung bieten. Wir bieten eine einjährige Garantie für unsere Produkte.
F7: Wie kann ich die Produkte kaufen, die ich brauche, wenn es keinen Preis auf der Website gibt?
A7: Sie können uns Ihre Anfrage über die Produkte, die Sie benötigen, senden. Unsere Verkäufe werden Ihnen innerhalb von 24 Stunden antworten, um Ihnen bei der Bestellung zu helfen.
Benutzerhandbuch:
LM-PYS01 YPbPr zum SDI-Wandler mit Audio _02.pdf...
