BNC SDI zu YPbPr Converter
Einleitung
LINK-MI LM-PSY01 BNC SDI to YPbPr Converter ist ein Gerät zur Umwandlung von 3G/HD/SD-SDI-Signalen in YPbPr-Signalen, basierend auf der LINK-MI Third Generation Technologie.Es integriert 3G/HD/SD-SDI Empfänger und YPbPr Encoder, kann das 3G/HD/SD-SDI-Signal in einen Komponenten-Video-Ausgang umwandeln. Gleichzeitig kann der LM-PSY01 BNC SDI to YPbPr Converter auch De-embedded Audio aus dem 3G/HD/SD-SDI-Signal unterstützen,Ausgang zu den analogen Ports. LM-PSY01 BNC SDI to YPbPr Coverter integrierte Up- und Down-Conversion-Funktion, mit adaptivem SDI-Signal-Eingang. Die Ausgabenauflösung kann frei geändert werden.Nach unten-Konvertierung kann Links/Rechts Schnitt oder oben/unten mit Schwarz auswählen. Es kann auch Vollbild-Ausgabe unterstützen.
Eigenschaften
1. Basierend auf der LINK-MI Technologie der dritten Generation
2. Unterstützt 3G/HD/SD SDI-Signalinput
3. Unterstützt 3G/HD/SD SDI Signal Looping Output
4. Unterstützt 1080p/1080i/720p/480i/576i Videoformat
5. Unterstützt 1080PSF/ 720P 30/25/24Hz
6. SD/HD YPbPr-Ausgang
7. Unterstützung der Konvertierungsfunktion nach oben und nach unten
8. Wählen Sie 3 Arten von Modus frei unter Down-Konvertierung
9. Adaptiver SDI-Eingangssignal
10. De-Embedded Audio aus dem SDI-Eingangssignal
11. Unterstützt analoge Stereo-Audioausgabe
12Kann kostümiert werden.
Spezifikation
| Name |
BNC SDI zu YPbPr Converter |
| Modell Nr. |
LM-PSY01 |
|
SDI-Eingang / Ausgang
|
Signal |
3G/HD/SD SDI |
| Verbindungsstück |
BNC (Norm IEC 169-8) |
| SMPTE |
270 Mbps bis 2,97 Gbps |
| Amplitude des Signals |
800mv ± 10% (75 Ω) |
| Impedanz |
75Ω |
|
Analog-Audio-Ausgabe
|
Ausgangssignal |
Analog Stereo Audio |
| Impedanz |
16Ω |
| Verbindungsstück |
Ohrhörer |
|
YPbPr-Ausgabe
|
Ausgangssignal |
Analoges YPbPr-Signal |
| Verbindungsstück |
BNC (Norm IEC 169-8) |
| Amplitude des Signals |
800mv ± 10% (75 Ω) |
| Impedanz |
75Ω |
|
Allgemeine Parameter
|
Stromversorgung |
Gleichspannung 5-12V |
| Macht |
< 2 W |
| Abmessungen (L*W*H) |
141*102*30 mm |
| Kontrolle |
DIP-Schalter |
| Nettogewicht |
00,3 kg |
| Betriebstemperaturbereich |
0-50°C (nicht kondensierend) |
| Speichertemperaturbereich |
-20 bis 75°C |
| Betriebsfeuchtigkeit |
20-70% RH |
| Lagereinheitsbereich |
0-90% RH |
Verbindungsdiagramm

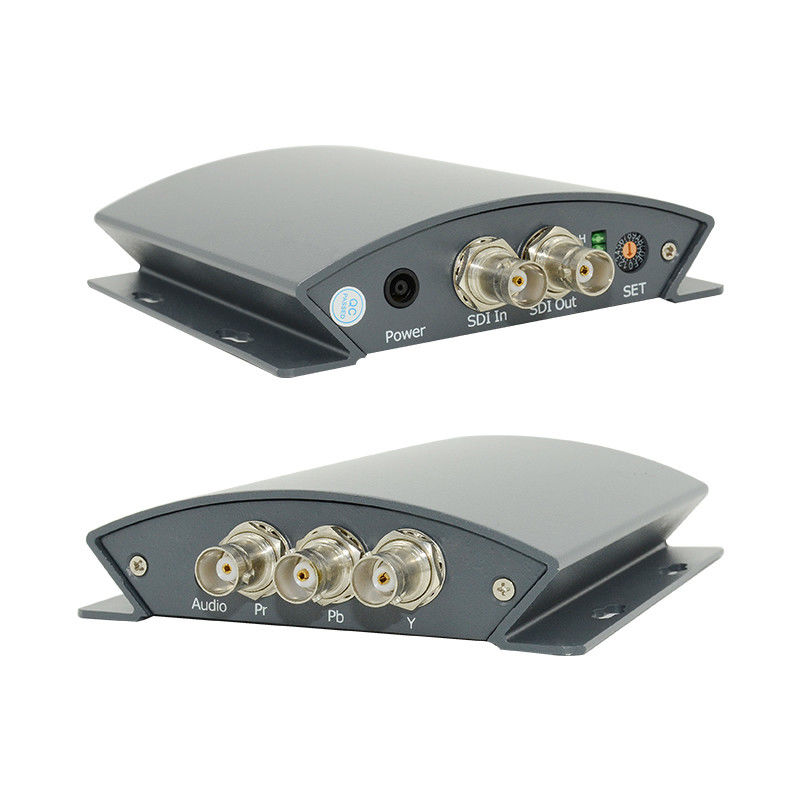

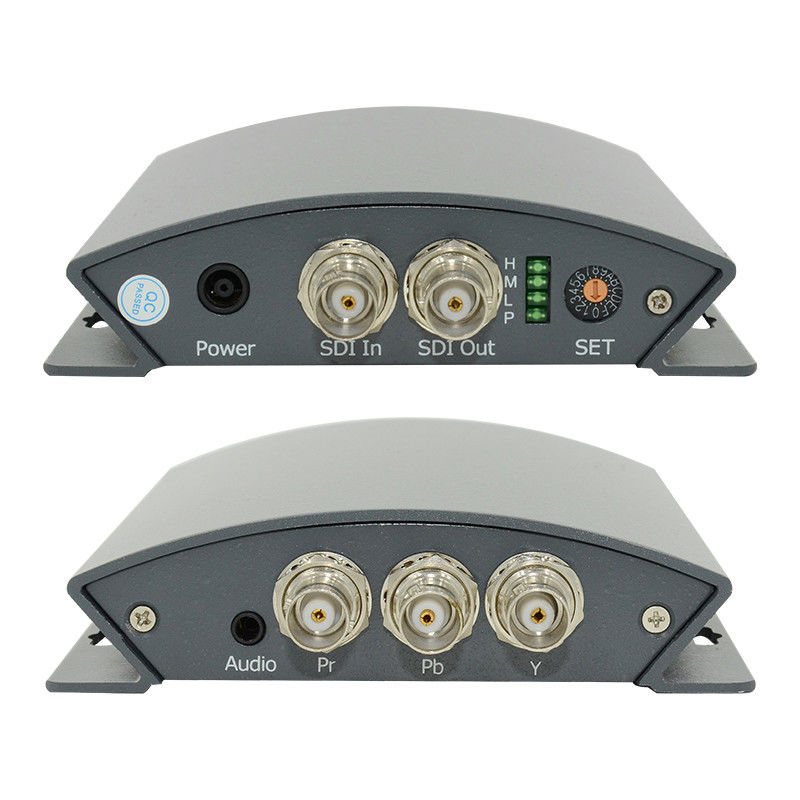

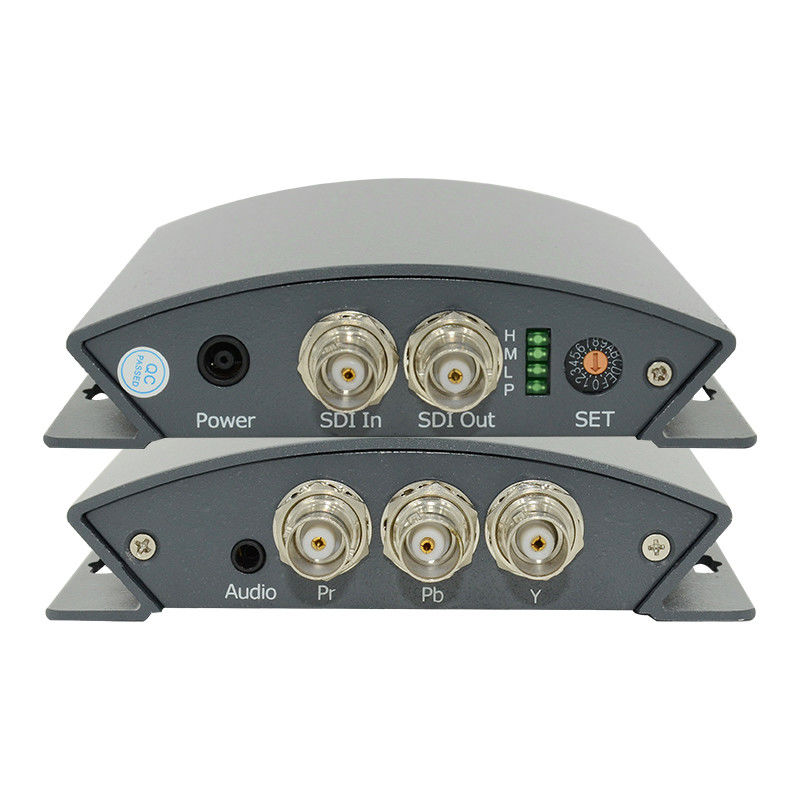

Beschreibung des Panels
Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder Handelsgesellschaft?
A1: Als professioneller Hersteller liefern wir HDMI-bezogene Produkte seit mehr als 10 Jahren in China.
F2: Warum sollten wir Sie wählen?
A2: Wir können Produkte mit Fabrikpreis, guter Qualität, besten Service und langer Garantie anbieten.
F3: Wie wäre es mit Ihrem Produktservice?
A3: Wir können OEM und ODM anbieten, drucken Sie Ihre Marke, Ihr Design auf dem Produkt basierend auf Ihrer Bestellmenge.
F4: Wie sieht es mit den Zahlungsbedingungen aus?
A4: Wir akzeptieren Banküberweisung, Western Union, Geldgramm, Paypal, Bank of China oder Bargeld als Zahlungen.
F5: Wie versendet man das Paket?
A5: DHL, Fedex, EMS, per Luft, See... usw.
F6: Welche Garantie bieten Sie an?
A6: Unser ausgezeichnetes Kundendienstteam wird Ihnen online technische Unterstützung bieten. Wir bieten eine einjährige Garantie für unsere Produkte.
F7: Wie kann ich die Produkte kaufen, die ich brauche, wenn es keinen Preis auf der Website gibt?
A7: Sie können uns Ihre Anfrage über die Produkte, die Sie benötigen, senden. Unsere Verkäufe werden Ihnen innerhalb von 24 Stunden antworten, um Ihnen bei der Bestellung zu helfen.
Benutzerhandbuch:
LM-PSY01 BNC SDI zu YPbPr Converter.pdf
