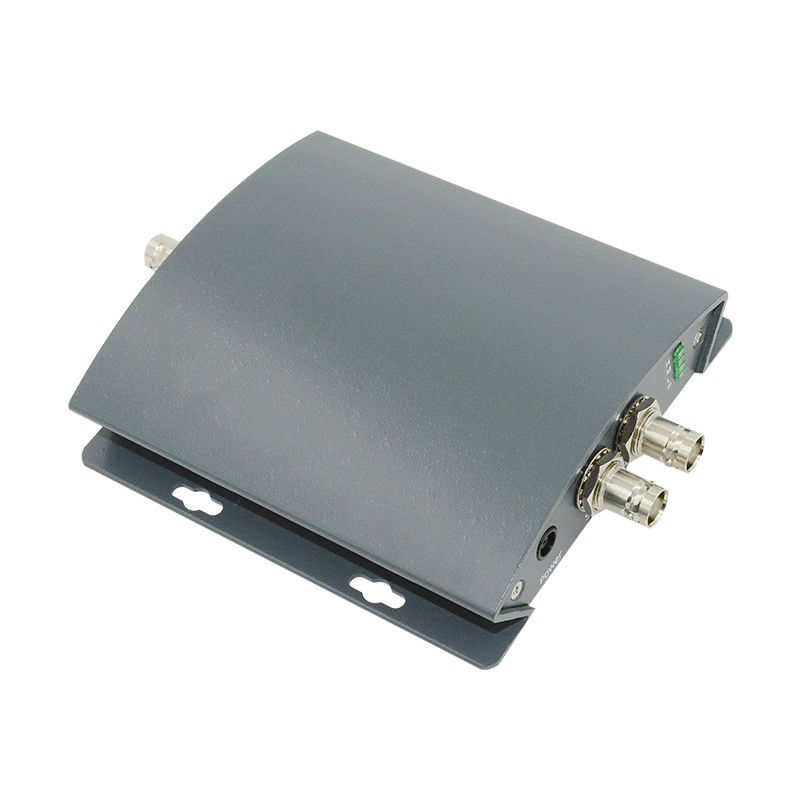

AV/CVBS-Signal unterstützt SDI-zu-BNC-Videokonverter-Adapter
Einleitung
LINK-MI LM-PSC01 AV/CVBS Signal unterstützt SDI zu BNC Video Converter Adapter wird auf 3G/HD/SD SDI Signal Converter angewendet, integriert FRCS (Frames Rate Conversion System),SDI-Empfänger und CVBS-Codierer, kann das 3G/HD/SD SDI-Signal in zusammengesetzte Video-CVBS umwandeln.LM-PSC01 AV/CVBS Signal unterstützt SDI zu BNC Video Converter Adapter unterstützt de-embedded Audio von 3G/HD/SD SDI Signal, Ausgang an die analogen Ports.
Eigenschaften
1. Unterstützt3G/HD/SD SDI-Signalinput
2. Unterstützt3G/HD/SD SDI-Signal-Loop-Ausgang
3. Unterstützt1080p/1080i/720p/480i/576i Videoformat
4. Unterstützt1080PSF/ 720P 30/25/24Hz
5.Ausgang von SD CVBS(PAL/NTSC unterstützt)
6. Unterstützt Down-Conversion-Funktion
7. Down-Conversion haben drei Modus ( (Left/Right Cut, T/B Black, Point to Point Output) kann gewählt werden
8. Anpassungsfähiges SDI-Eingangssignal
9. De-Embedded Audio aus dem SDI-Eingangssignal
10.Unterstützt analoge Stereo-Audio-Ausgabe
11. SDI Looping-Ausgang und synchrone CVBS-Ausgabe
12. Farbbalken-Ausgabe
13Kann kostümiert werden.
Spezifikation
| Name |
SDI-BNC-Videokonverter-Adapter |
| Modell Nr. |
LM-PSC01 |
| SDI-Eingang / Ausgang |
Signal |
3G/HD/SD SDI |
| Verbindungsstück |
BNC (Norm IEC 169-8) |
| SMPTE |
270 Mbps bis 2,97 Gbps |
| Amplitude des Signals |
800mv ± 10% (75 Ω) |
| Impedanz |
75Ω |
| Analog-Audio-Ausgabe |
Ausgangssignal |
Analog Stereo Audio |
| Impedanz |
16Ω |
| Verbindungsstück |
Ohrhörer |
| CVBS-Ausgabe |
Ausgangssignal |
Analoges CVBS-Signal |
| Verbindungsstück |
BNC (Norm IEC 169-8) |
| Amplitude des Signals |
800mv ± 10% (75 Ω) |
| Impedanz |
75Ω |
| Allgemeine Parameter |
Stromversorgung |
Gleichspannung 5-12V |
| Macht |
< 2 W |
| Abmessungen (L*W*H) |
141*102*30 mm |
| Kontrolle |
DIP-Schalter |
| Nettogewicht |
00,3 kg |
| Betriebstemperaturbereich |
0 bis 50 °C |
| Speichertemperaturbereich |
-20 bis 75°C |
| Betriebsfeuchtigkeit |
20-70% RH |
| Lagereinheitsbereich |
0-90% RH |
Verbindungsdiagramm

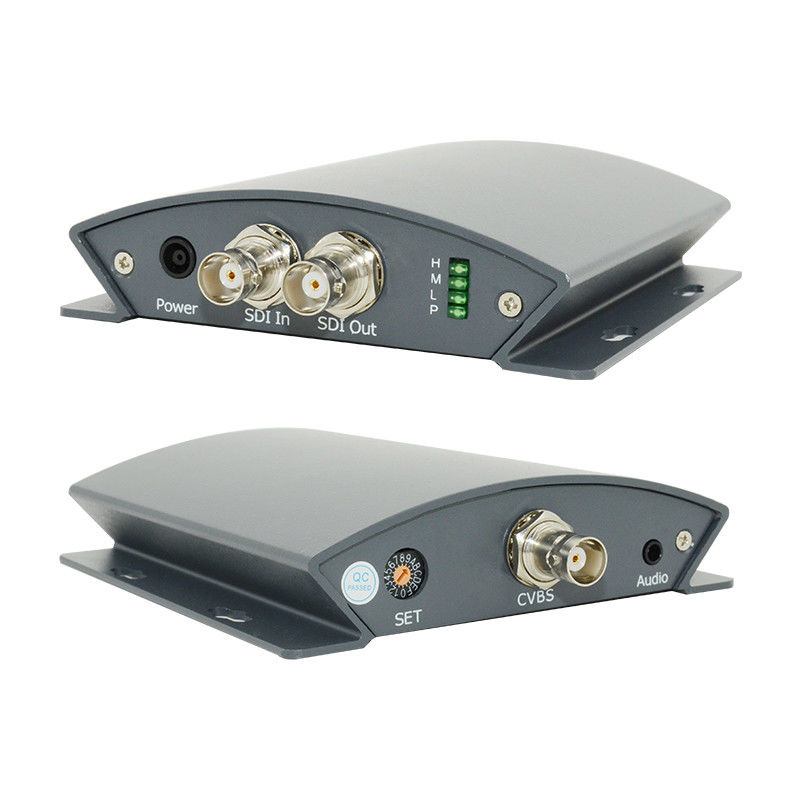

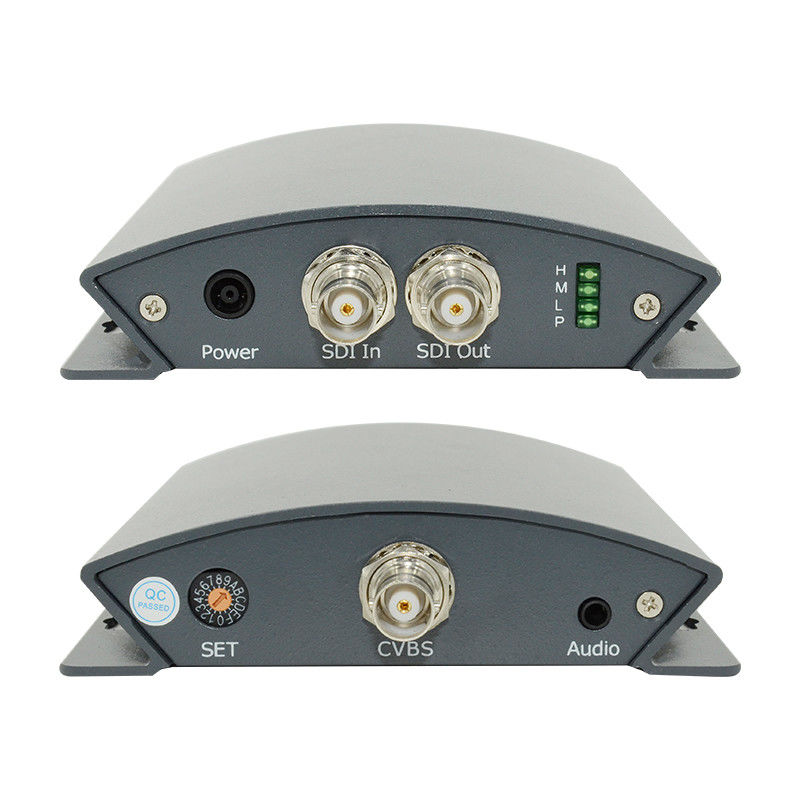

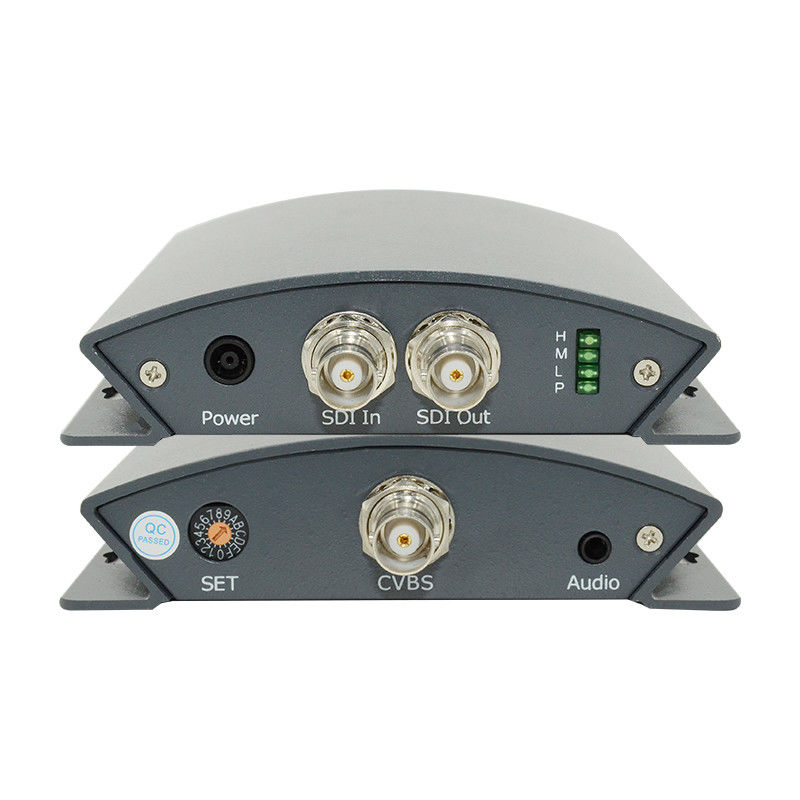

Beschreibung des Panels
Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder Handelsgesellschaft?
A1: Als professioneller Hersteller liefern wir HDMI-bezogene Produkte seit mehr als 10 Jahren in China.
F2: Warum sollten wir Sie wählen?
A2: Wir können Produkte mit Fabrikpreis, guter Qualität, besten Service und langer Garantie anbieten.
F3: Wie wäre es mit Ihrem Produktservice?
A3: Wir können OEM und ODM anbieten, drucken Sie Ihre Marke, Ihr Design auf dem Produkt basierend auf Ihrer Bestellmenge.
F4: Wie sieht es mit den Zahlungsbedingungen aus?
A4: Wir akzeptieren Banküberweisung, Western Union, Geldgramm, Paypal, Bank of China oder Bargeld als Zahlungen.
F5: Wie versendet man das Paket?
A5: DHL, Fedex, EMS, per Luft, See... usw.
F6: Welche Garantie bieten Sie an?
A6: Unser ausgezeichnetes Kundendienstteam wird Ihnen online technische Unterstützung bieten. Wir bieten eine einjährige Garantie für unsere Produkte.
F7: Wie kann ich die Produkte kaufen, die ich brauche, wenn es keinen Preis auf der Website gibt?
A7: Sie können uns Ihre Anfrage über die Produkte, die Sie benötigen, senden. Unsere Verkäufe werden Ihnen innerhalb von 24 Stunden antworten, um Ihnen bei der Bestellung zu helfen.
Benutzerhandbuch:
LM-PSC01 SDI zu CVBS Converter.pdf
