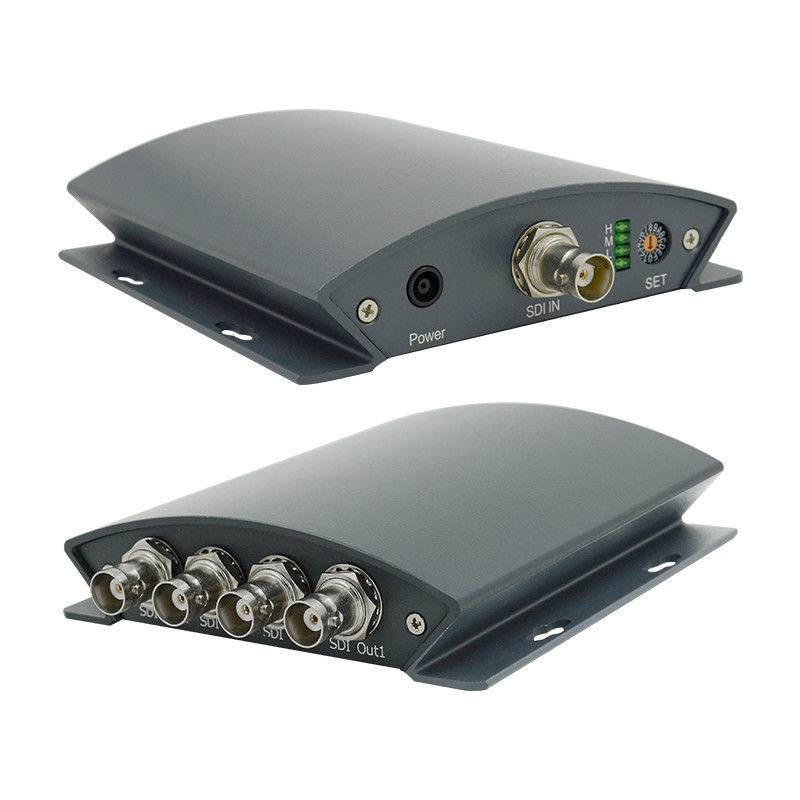

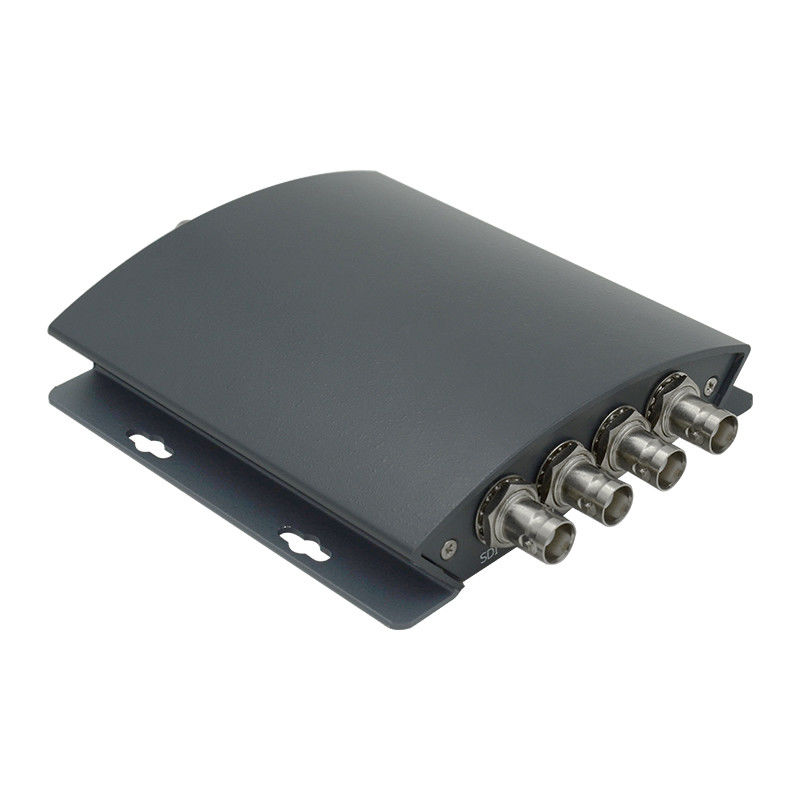

1x4 SDI Splitter 3G/HD/SD Video Splitter
Einleitung
LINK-MI LM-PSD14 Broadcast 1x4 3G/HD/SD SDI Splitter Upscale PAL/NTSC/720P bis 1080I/1080P ist ein spezieller 3G/HD/SD SDI Signalsplitter, der FRCS (Frames Rate Conversion System) integriert,SDI-Empfänger und SDI-Codierer, kann die 3G/HD/SD SDI-Signale in verschiedene Auflösungen von 3G/HD/SD SDI-Videosignalen konvertieren.und in SDI-Ausgänge eingebettet.
Es unterstützt die Funktion "Unique clock regeneration clock to dithering in time", um die Qualität des Ausgangssignals stabil zu halten, und entspricht dem Rundfunkstandard.LM-PSD14 integrierte Konvertierungsfunktion nach oben/nieder, adaptiver SDI-Signalleingang und wählbarer 1080p/1080i/720p-Ausgang usw. Die Abkonvertierung kann Links/Rechts oder oben/unten mit Schwarz auswählen. Es kann auch eine Vollbildenausgabe unterstützen.
Eigenschaften
1. Basierend auf der LINK-MI-Technologie der dritten Generation
2. Unterstützt 3G/HD/SD SDI-Signalinput
3. Unterstützt 3G/HD/SD SDI-Signal-Ausgabe
4. Unterstützt 1080p/1080i/720p/480i/576i Videoformat
5. Unterstützt 1080PSF/ 720P 30/25/24Hz
6. Adaptiver SDI-Eingangssignal
7. SDI-Eingabe eingebettete Audio-De-Einbettung
8. SDI Ausgabe Audio-Embedder
9. Drei Modi sind frei zu wählen
10. Unterstützt Up-Conversion und Down-Conversion-Funktion
11. Mit drei Modus kann frei auf Down-Conversion Funktion ausgewählt werden
12. Uhr Wiederherstellung
13. Spezielle Eigenschaften können angepasst werden
Spezifikation
| Name |
Übertragung 1x4 3G/HD/SD SDI Splitter |
| Modell Nr. |
LM-PSD14 |
| SDI-Eingabe |
Signal |
3G/HD/SD SDI |
| Verbindungsstück |
BNC (Norm IEC 169-8) |
| SMPTE |
270 Mbps bis 2,97 Gbps |
| Fähigkeit zur Ausgleiche |
100M ((3G SDI,1694A) |
| Impedanz |
75Ω |
| SDI-Ausgabe |
Ausgangssignal |
HD-SDI-seriale digitale Videosignal |
| Verbindungsstück |
BNC (Norm IEC 169-8) |
| SMPTE |
270 Mbps bis 2,97 Gbps |
| Amplitude des Signals |
800mv ± 10% (75 Ω) |
| Impedanz |
75Ω |
| Allgemeine Parameter |
Stromversorgung |
Gleichspannung 5-12V |
| Macht |
< 2 W |
| Abmessungen (L*W*H) |
141*102*30 mm |
| Kontrolle |
DIP-Schalter |
| Nettogewicht |
00,3 kg |
| Betriebstemperaturbereich |
0 bis 50 °C |
| Speichertemperaturbereich |
-20 bis 75°C |
| Betriebsfeuchtigkeit |
20-70% RH |
| Lagereinheitsbereich |
0-90% RH |
Verbindungsdiagramm

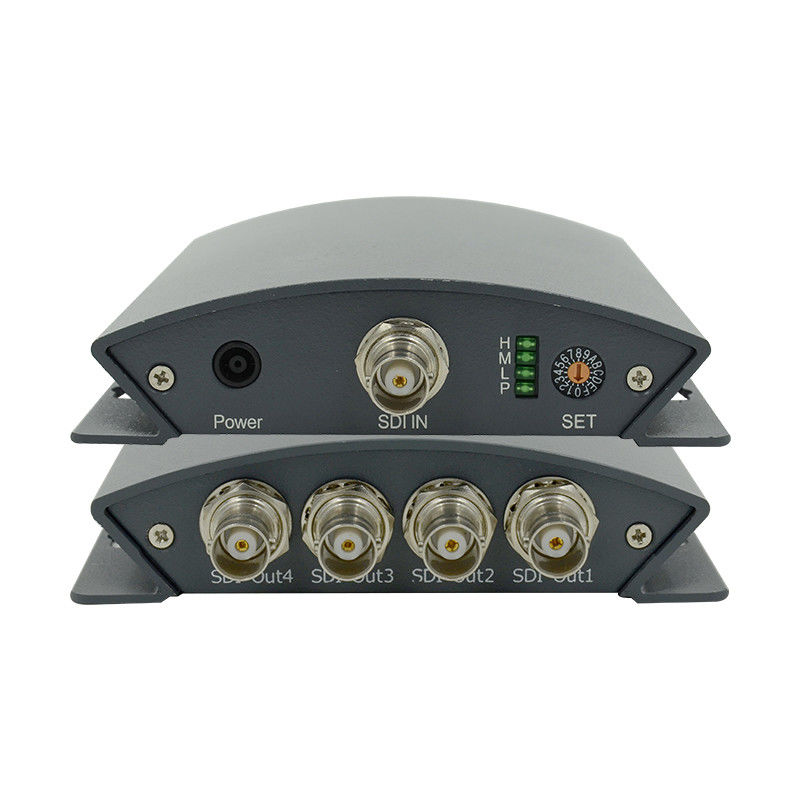

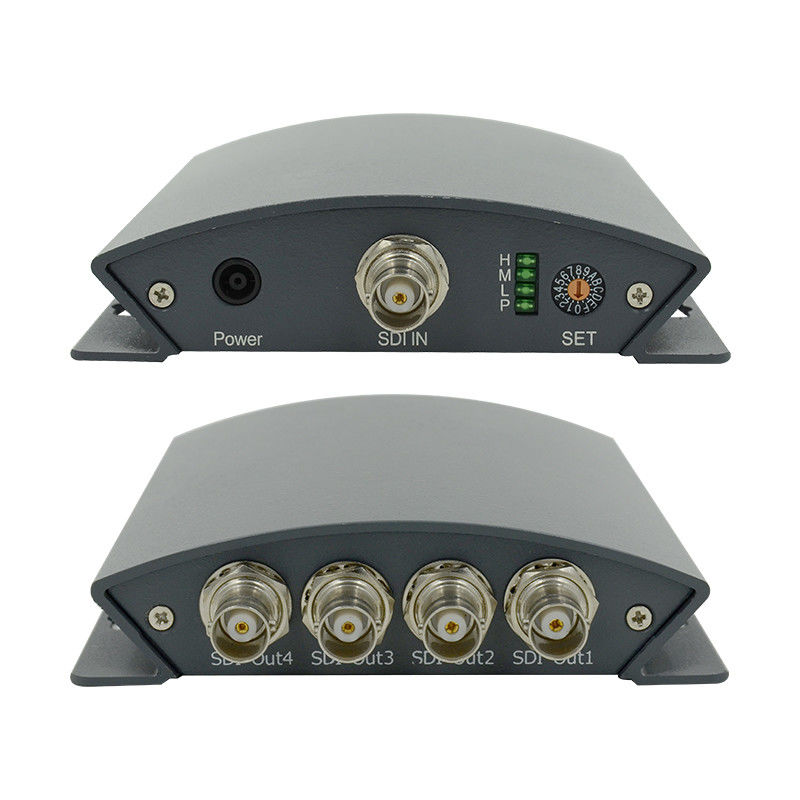

Beschreibung des Panels
Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder Handelsgesellschaft?
A1: Als professioneller Hersteller liefern wir HDMI-bezogene Produkte seit mehr als 10 Jahren in China.
F2: Warum sollten wir Sie wählen?
A2: Wir können Produkte mit Fabrikpreis, guter Qualität, besten Service und langer Garantie anbieten.
F3: Wie wäre es mit Ihrem Produktservice?
A3: Wir können OEM und ODM anbieten, drucken Sie Ihre Marke, Ihr Design auf dem Produkt basierend auf Ihrer Bestellmenge.
F4: Wie sieht es mit den Zahlungsbedingungen aus?
A4: Wir akzeptieren Banküberweisung, Western Union, Geldgramm, Paypal, Bank of China oder Bargeld als Zahlungen.
F5: Wie versendet man das Paket?
A5: DHL, Fedex, EMS, per Luft, See... usw.
F6: Welche Garantie bieten Sie an?
A6: Unser ausgezeichnetes Kundendienstteam wird Ihnen online technische Unterstützung bieten. Wir bieten eine einjährige Garantie für unsere Produkte.
F7: Wie kann ich die Produkte kaufen, die ich brauche, wenn es keinen Preis auf der Website gibt?
A7: Sie können uns Ihre Anfrage über die Produkte, die Sie benötigen, senden. Unsere Verkäufe werden Ihnen innerhalb von 24 Stunden antworten, um Ihnen bei der Bestellung zu helfen.
Benutzerhandbuch:
LM-PSD14 Übertragung 1x4 3G_HD_SD SDI Splitter.pdf
