400M drahtlose 3G-SDI/HDMI-Erweiterungsgeräte für drahtlose Videoübertragung
Einleitung

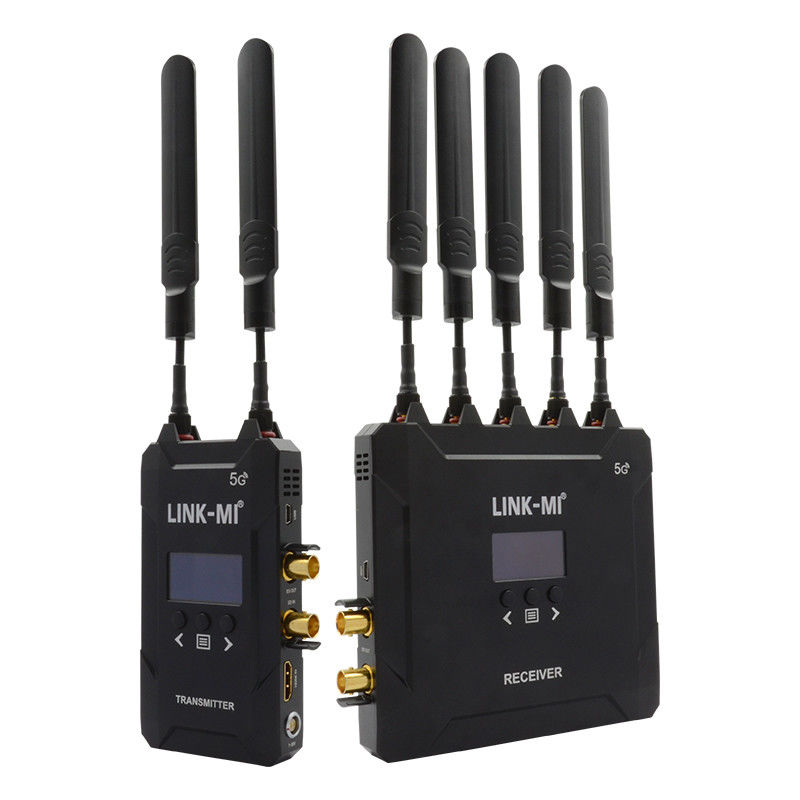

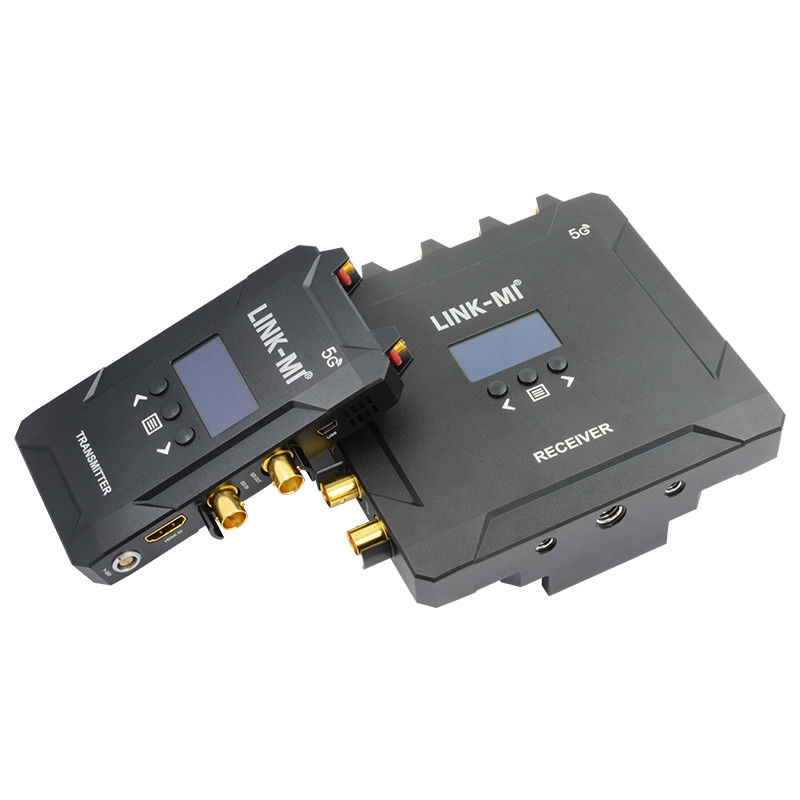

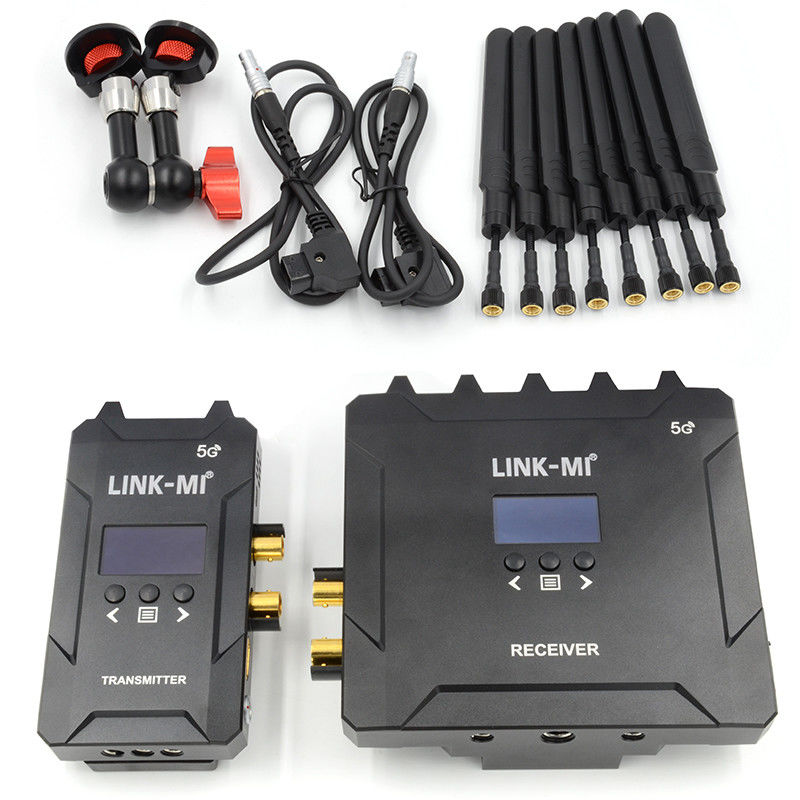

LINK-MI LM-WHS400 Diese drahtlosen HD HDMI/SDI-Übertragungsprodukte, die das höchste Maß an drahtloser Kommunikationstechnologie verwenden, ermöglichen eine verlustfreie, unkomprimierte,ohne Verzögerung 3G SDI oder Full HD HDMI Signale Dieses Produkt umfasst einen Sender und einen Empfänger und ist mit einer 3G/HD SDI-Schnittstelle und einer Full HD HDMI-Schnittstelle ausgestattet.Die Frequenz der Antennen ist 5.1GHz~5.9GHz und die Frequenz kann durch die Softwarekonfiguration geändert werden, um die weltweit geltenden Anforderungen an die drahtlose Regelung zu erfüllen.
Eigenschaften
1. HDMI 1.3 kompatibel
2Unterstützung für SMPTE 425M, SMPTE 424M, SMPTE 292M Standard
3. Unterstützt HDMI- und 3G-SDI-Eingänge und -Ausgänge
4. Unterstützung von Punkt zu Punkt und von Punkt zu mehreren Netzwerktopologien
5Unterstützung von Auflösungen bis 1080P@60Hz, keine Verzögerung und keine Komprimierung
6Unterstützung des 5 GHz ISM-Frequenzbands, maximal 10 Frequenzkanäle, ausgewählt durch Tasten mit OLED-Display
7Die maximale Reichweite der Übertragung beträgt 400 Meter.
8. Unterstützung der Anzeige von Gleichspannungsstatus, Videostatus und Empfänger RSSI durch OLED
9- Unterstützung einer breiten Spannungsspannung von 7V bis 36V
10. Unterstützung Optional Sony F970, V-Halterung und G-Halterung, Batterieverschluss, bequem für die Feldbatterie Installation und Ersatz
11. Unterstützung von ±8 KV ESD-Schutzniveau (HBM, Kontaktentladung)
12Industriefach, stabil, zuverlässig und praktisch
Spezifikation
| Artikel |
Beschreibung |
| Schnittstelle |
Sendegeräte |
Empfänger |
| SDI-Eingang ((BNC weiblich);SDI-Loop-Out ((BNC weiblich);HDMI-Eingang ((Typ A weiblich);Gleichstrom-Eingang ((2pin LEMO weiblich) |
SDI-Ausgang ((BNC weiblich);HDMI-Ausgang (Typ A weiblich); Gleichstrom-Eingang ((2pin LEMO weiblich) |
| Macht |
< 6,5 Watt TX oder < 6 Watt RX |
| Video-Bandbreite |
Maximale TMDS-Uhrfrequenz 148,5 MHz, 4,45 Gbps |
| Auflösung und Entfernung |
1080P @ 60Hz 1300 Fuß |
| Audioformate |
SDI eingebettete 4-Kanal 24 Bit/48KHz |
| Bandbreite |
40 MHz |
| Frequenzband |
5.0 GHz ~ 5.9 GHz, mit China, Amerika, Japan, Europa usw. konfigurierbar |
| Übertragungsleistung |
Maximal 21 dBm |
/ |
| Empfinden Sie Sensibilität |
/ |
-75 dBm |
| SDI-Meta-Daten |
Zeitcode ((LTC VITC1 VITC2);Fernbedienung ((Trigger); |
| ESD-Stufe |
HBM +/-8kv (Kontaktentladung) |
| Abmessung |
(L x W x H): 80,30 mm x 34,60 mm x 134,40 mm |
(L x W x H): 156,60 mm x 43,00 mm x 141,40 mm |
| Nettogewicht |
0.232 kg pro Einheit (ohne Antenne) |
0.512 kg pro Einheit (ohne Antenne) |
| Temperatur |
0 ~ 40 °C (Betrieb), -20 ~ 60 °C (Lager) |
| Anmerkung:Die Spezifikationen können ohne vorherige Ankündigung geändert werden |
Verbindungsdiagramm

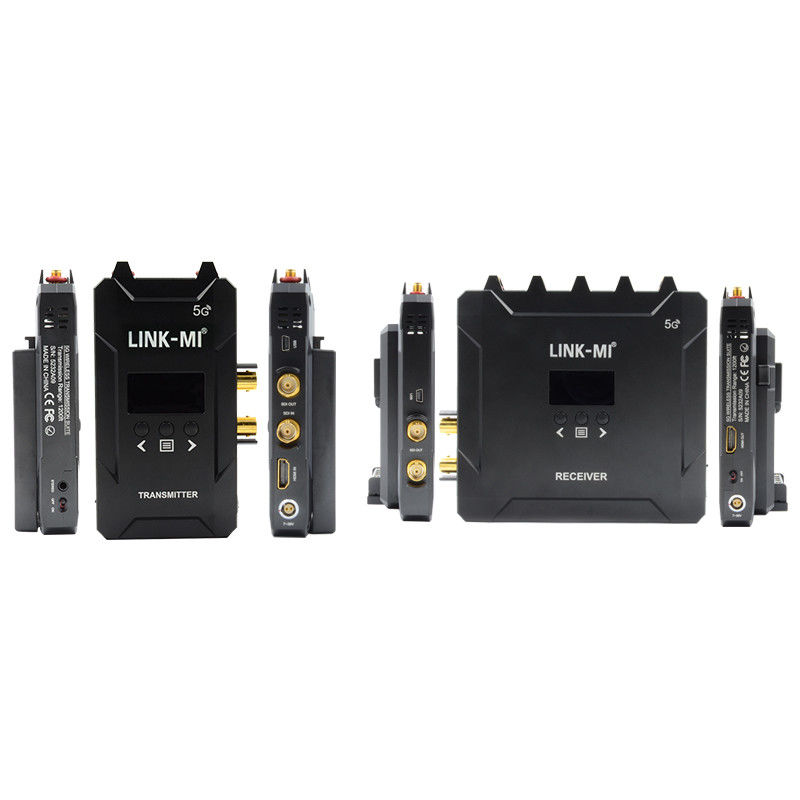

Beschreibung des Panels
Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder Handelsgesellschaft?
A1: Als professioneller Hersteller liefern wir HDMI-bezogene Produkte seit mehr als 10 Jahren in China.
F2: Warum sollten wir Sie wählen?
A2: Wir können Produkte mit Fabrikpreis, guter Qualität, besten Service und langer Garantie anbieten.
F3: Wie wäre es mit Ihrem Produktservice?
A3: Wir können OEM und ODM anbieten, drucken Sie Ihre Marke, Ihr Design auf dem Produkt basierend auf Ihrer Bestellmenge.
F4: Wie sieht es mit den Zahlungsbedingungen aus?
A4: Wir akzeptieren Banküberweisung, Western Union, Geldgramm, Paypal, Bank of China oder Bargeld als Zahlungen.
F5: Wie versendet man das Paket?
A5: DHL, Fedex, EMS, per Luft, See... usw.
F6: Welche Garantie bieten Sie an?
A6: Unser ausgezeichnetes Kundendienstteam wird Ihnen online technische Unterstützung bieten. Wir bieten eine einjährige Garantie für unsere Produkte.
F7: Wie kann ich die Produkte kaufen, die ich brauche, wenn es keinen Preis auf der Website gibt?
A7: Sie können uns Ihre Anfrage über die Produkte, die Sie benötigen, senden. Unsere Verkäufe werden Ihnen innerhalb von 24 Stunden antworten, um Ihnen bei der Bestellung zu helfen.
Benutzerhandbuch:
LM-WHS400 400M drahtloser HDMI SDI-Sender Empfänger...
