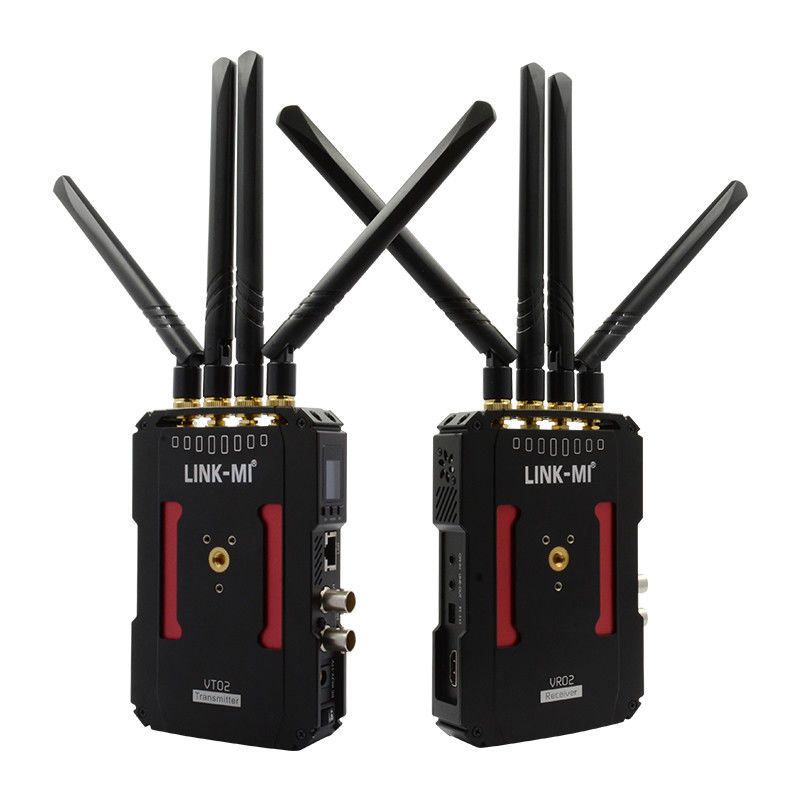

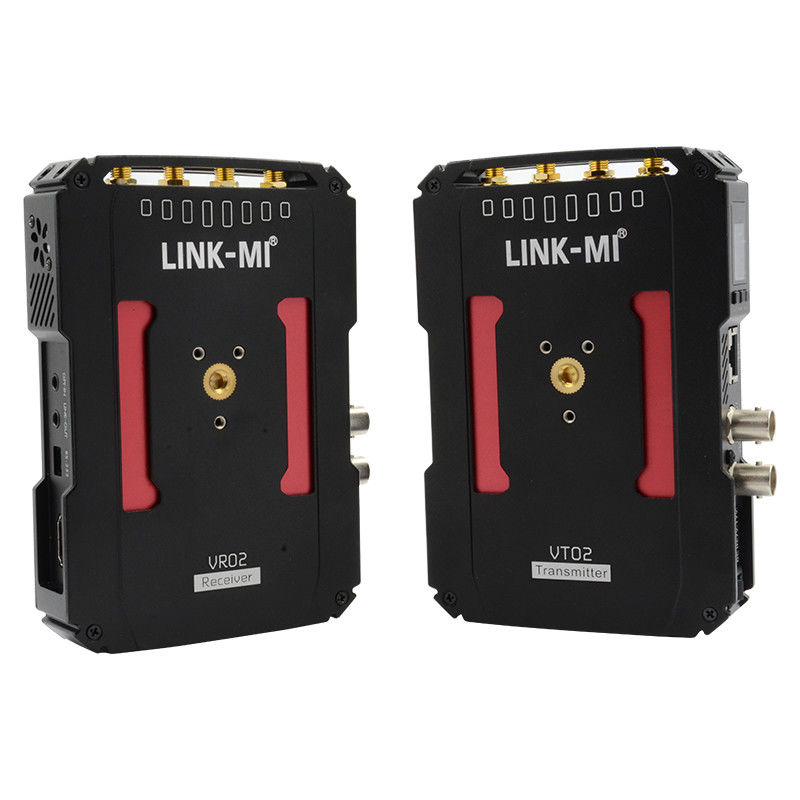

800 m drahtloses HD-Video-Übertragungsgerät für Live-Übertragung
Einleitung
LINK-MI LM-VT800 Das drahtlose Übertragungssystem kann eine Vielzahl von Videoübertragungsplattformen unterstützen, um einfach zu transportieren, schnell zu installieren, echte Nullverkabelung, Stecker&- die traditionellen Verkabelungen zu ändern und die umständliche Verkabelung zu beseitigen, - ein verbessertes Videoübertragungssystem.
Eigenschaften
1. drahtlose Full-HD-Videoübertragung;
2. Min 50ms niedrige Latenzzeit ermöglicht keine Wartezeit für wunderbare Bildempfang;
3. Zuverlässiger Überspannungsschutz zur besseren Sicherung der Sicherheit der Stromversorgung;
4. Unterstützt sowohl HDMI- als auch SDI-Schnittstellen für Video-Eingabe/Ausgabe;
5. Vollständige Hardware-Design; Stecker&Spielen; entfällt die Mühe, Kabel zu laufen, einfach und bequem;
6. Übertragungsstrecke: bis zu 800 m im Punkt-zu-Punkt-Modus ((mit 5dBi-Antenne im offenen Raum).
Spezifikation
| TX |
|
Betriebsfrequenz
|
5190 MHz, 5230 MHz, 5270 MHz, 5310 MHz, 5510 MHz, 5550 MHz, 5590 MHz, 5630 MHz, 5670 MHz, 5755 MHz, 5795 MHz
|
|
Antennenmodus
|
4*4 5dBi Außenantenne
|
|
Modulationsmodus
|
Die Ausgabe der Ausgabe
|
|
Übertragungsleistung
|
17 dBm
|
|
EVM
|
< 28 dB
|
|
Empfängnis von Sensibilität
|
< 70 dBm
|
|
Bandbreite
|
40 MHz
|
|
Funkfreies Protokoll
|
802.11n
|
|
Netzwerkverschlüsselung
|
WPA2/WPS
|
|
Netzwerkmodus
|
privates Protokoll von Punkt zu Punkt, RTSP-Protokoll
|
|
Übertragungsdistanz
|
Punkt-zu-Punkt bis zu 800m LOS,
|
|
Übertragungsverzögerung
|
50 ms (min)
|
|
Übertragungsrate
|
Maximal 300 Mbps
|
|
Pairing-Funktion
|
Unterstützung
|
| Frequenzspringen |
Handbuch
|
|
HDMI-Protokoll
|
Unterstützung von HDMI 1.3
|
|
Auflösung des Videos
|
1080p, 1080i, 720p, 576p, 576i, 480p, 480i (bis zu 1080p/60Hz)
|
|
Audioformat
|
PCM
|
|
Video-Komprimierungsformat
|
H.264
|
|
Äußeres Audio
|
Unterstützung von Line-in-Audioeingaben
|
|
Rückgabe des IO-Hafensignals
|
Unterstützung Tally-Signalrückgabe
|
|
Schnittstelle
|
Standard-HDMI-Eingang*1, SDI-Anschluss*2 (1 Eingang, 1 Loop Through), 232-Schnittstelle*1, DC 5.5-Stromversorgungseingang*1, CH-Schaltfläche*1, MODE OLED*1, OK-Schaltfläche*1, LINE IN*1, RJ45-Schnittstelle *1, Tally-Steckdose*1,
|
|
Betriebsstromversorgung
|
DC12V/2A (mit Teil 6677)
|
|
Stromversorgungsbereich
|
7 bis 17 V
|
|
Stromverbrauch
|
8 bis 12 W
|
| RX |
|
Betriebsfrequenz
|
5190 MHz, 5230 MHz, 5270 MHz, 5310 MHz, 5510 MHz, 5550 MHz, 5590 MHz, 5630 MHz, 5670 MHz, 5755 MHz, 5795 MHz
|
|
Antennenmodus
|
4*4 5dBi Außenantenne
|
|
Modulationsmodus
|
Die Ausgabe der Ausgabe
|
|
Übertragungsleistung
|
17 dBm
|
|
EVM
|
< 28 dB
|
|
Empfängnis von Sensibilität
|
< 70 dBm
|
|
Bandbreite
|
40 MHz
|
|
Funkfreies Protokoll
|
802.11n
|
|
Netzwerkverschlüsselung
|
WPA2/WPS
|
|
Netzwerkmodus
|
Privatprotokoll von Punkt zu Punkt |
|
Übertragungsdistanz
|
Punkt-zu-Punkt bis zu 800m LOS
|
|
Übertragungsverzögerung
|
50 ms (min)
|
|
Übertragungsrate
|
Maximal 300 Mbps
|
|
Pairing-Funktion
|
Unterstützung
|
|
Frequenzspringen
|
Handbuch
|
|
HDMI-Protokoll
|
Unterstützung von HDMI 1.3
|
|
Auflösung des Videos
|
1080p, 1080i, 720p, 576p, 576i, 480p, 480i (bis zu 1080p/60Hz)
|
|
Audioformat
|
PCM
|
|
Video-Komprimierungsformat
|
H.264
|
|
Äußeres Audio
|
Unterstützung von Line-in-Audio-Ausgabe |
|
Rückgabe des IO-Hafensignals
|
Unterstützung Tally-Signalrückgabe |
|
Schnittstelle
|
Standard-HDMI-Ausgang*1, SDI-Ausgang* 2 (2 Kanäle gleichzeitiger Ausgang),Stromversorgungseingang*1, CH-Schaltfläche*1, 232 Schnittstelle*1MODE OLED *1, OK-Schaltfläche*1, RJ45-Schnittstelle *1, Tally-Steckdose*1, |
|
Betriebsstromversorgung
|
Dies ist der Fall. |
|
Stromversorgungsbereich
|
7 bis 17 V |
|
Stromverbrauch
|
7-9W |
| Anmerkung:Die Spezifikationen können ohne vorherige Ankündigung geändert werden. |
Verbindungsdiagramm

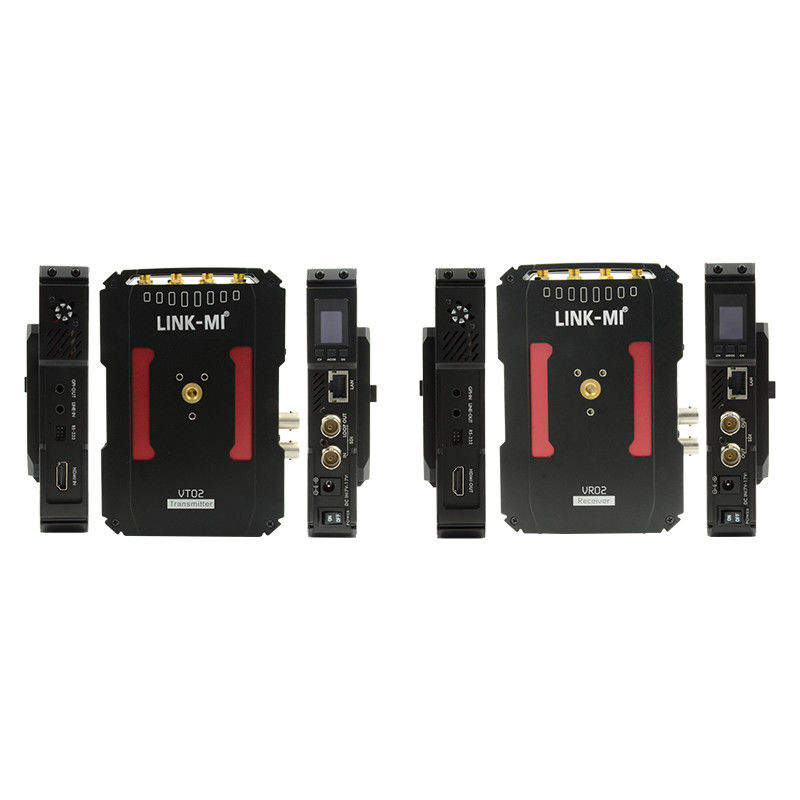

Beschreibung des Panels
Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder Handelsgesellschaft?
A1: Als professioneller Hersteller liefern wir HDMI-bezogene Produkte seit mehr als 10 Jahren in China.
F2: Warum sollten wir Sie wählen?
A2: Wir können Produkte mit Fabrikpreis, guter Qualität, besten Service und langer Garantie anbieten.
F3: Wie wäre es mit Ihrem Produktservice?
A3: Wir können OEM und ODM anbieten, drucken Sie Ihre Marke, Ihr Design auf dem Produkt basierend auf Ihrer Bestellmenge.
F4: Wie sieht es mit den Zahlungsbedingungen aus?
A4: Wir akzeptieren Banküberweisung, Western Union, Geldgramm, Paypal, Bank of China oder Bargeld als Zahlungen.
F5: Wie versendet man das Paket?
A5: DHL, Fedex, EMS, per Luft, See... usw.
F6: Welche Garantie bieten Sie an?
A6: Unser ausgezeichnetes Kundendienstteam wird Ihnen online technische Unterstützung bieten. Wir bieten eine einjährige Garantie für unsere Produkte.
F7: Wie kann ich die Produkte kaufen, die ich brauche, wenn es keinen Preis auf der Website gibt?
A7: Sie können uns Ihre Anfrage über die Produkte, die Sie benötigen, senden. Unsere Verkäufe werden Ihnen innerhalb von 24 Stunden antworten, um Ihnen bei der Bestellung zu helfen.
Benutzerhandbuch:
LM-VT800 Wireless 800m HDMI SDI Übertragungskits....
