HDMI/SDI Wireless 500M Extender mit TALLY-System Videoübertragungsverbindung
Einleitung
LINK-MI LM-WX500T Diese Ausrüstung wurde entwickelt, um das derzeit weit verbreitete Kabel in der Live-Übertragung und Produktionsumgebung zu ersetzen, es kann in der Filmproduktion verwendet werden,Live-Übertragung sowie viele Anwendungen, die eine hochwertige drahtlose Videoverbindung erfordernEin Intercom mit TALLY-System ist ebenfalls integriert, so dass der Kameramann und der Regisseur leicht sprechen können.
Eigenschaften
1. Unkomprimierte 3G/HD/SD-SDI und HDMI-Übertragung Bis zu 1080p 50/60 unkomprimierte SDI&HDMI.
2Es gibt keine erkennbare Videoverzögerung und Sie können es als Echtzeit-Standortüberwachung verwenden.
3. bis zu 2000 Fuß Übertragungsstrecke (Sichtlinie) Die Übertragungsstrecke kann je nach Umgebung, Radiowellenbedingungen, Gebäudeblock usw. unterschiedlich sein.
4. Multicast-Unterstützung Unterstützt einen Sender zu mehreren Empfängern. Der Benutzer kann den Kanal festlegen, um Sender und Empfänger zu koppeln.
5. Frequenz für lizenzfreien Betrieb Die drahtlose Frequenz beträgt 5,1-5,9 GHz und 2,4 G ISM-Band, lizenzfrei betrieben.
6.Eingebetteter Lüfter TX-Seiten-eingebetteter hocheffizienter Lüftungsventilator mit sehr geringer Geräuschbelastung.
7. Lüftersteuerung Wenn die Temperatur unter 25°C liegt, schaltet sich der seitliche eingebaute Lüfter automatisch ab. Der Benutzer kann den Lüfter manuell ausschalten, wenn die Temperatur über 25°C liegt.
8. TX-Seiten-Temperatur-Display. Der Benutzer kann die Transmitter-Temperatur in Echtzeit durch TX-Seiten-OLED-Display erhalten.
9. Manuelle Übertragungsleistungsanpassung.Um gegenseitige Störungen bei der Verwendung mehrerer Produkte in einer kleinen Umgebung zu reduzieren.Der Benutzer kann die TX-Übertragungsleistung manuell verringern.
10. AES 128 Verschlüsselung
11. vordere und hintere TALLY-Anzeige.Eine 3,5 mm JACK TALLY-Ausgang für externe Handgelenk ((nicht zur Verfügung stellen, und maximale Ausgangsstrom ist 20mA)
12. 6-Pin-LEMO-Anschluss für Intercom-System
13- Vollmetallische Hülle Beide Sender und Empfänger passen eine Metallhülle an, die langlebig und solide ist.
14. Einfache Verbindung Das drahtlose System ist plug-and-play konzipiert, ohne jede Software-Konfiguration.
Spezifikation
| Artikel |
Spezifikation |
| Frequenzbereich |
5.1-5.9 ((GHz) * Unterliegt unterschiedlichen HF-Vorschriften in verschiedenen Regionen. |
| 2.4-2.483 GHz mit ISM-Band |
| Modulationsmethode und Bandbreite |
OFDM/40MHz für Video |
| GFSK/1MHz für Interkom-Systeme |
| Unterstützte Videoformate |
1080p 23.98/24/25/30/50/60
1080psf 23.98/24/25
1080i 50/59.94/60
720p 50/59.94/60
576p 576i 480p 480i
|
| Unterstützte Audioformate |
PCM, DTS-HD, Dolby TrueHD |
| Zeitcode |
SMPTE-12M |
| Übertragungsbereich |
Bis zu 2000 Fuß (Sichtlinie) |
| Übertrager |
| Antenne |
Antenne 5G × 2 Stück |
| Antenne mit 2,4G x1pcs |
| Übertragungsleistung |
17 dBm |
| Funktionale Schnittstelle |
HDMI-Eingang; SDI-Eingang; SDI-Loop-Ausgang; Mini-USB; LEMO Power IN; Antenne RPSMA-Steckdose; Strom eingeschaltet/ausgeschaltet,3.5mm HP/MIC Steckdose
TALLY-Ausgabe für Wrist
|
| Montageanlage |
1 / 4 ′′ Hot-Shoe Verbindung |
| OLED-Display |
Kanalinfo; Video-Status; Batteriekapazität; Statusmenü, Lautstärke |
| Stromquelle |
9-18V für Gleichstrom-Eingang, F550/F970-Batterie |
| Stromverbrauch |
70,5-8,5 W |
| Nettogewicht ((mit Antenne) |
400 g |
| Abmessungen |
142.5 × 76 × 24,3 mm |
| Temperatur |
-10-50°C (Betrieb); -40-80°C (Lagerung) |
| Empfänger |
| Antenne |
Antenne 5G × 5 Stück |
| Antenne 2G x1pcs |
| Empfängnis von Sensibilität |
-70 dBm |
| Funktionale Schnittstelle |
SDI-Dual-Ausgang; HDMI-Ausgang; Mini-USB;
LEMO Power IN; Antenne RPSMA Steckdose;
Strom eingeschaltet/ausgeschaltet, 3,5 mm HP/MIC Steckdose;3.5mm TALLY-Steckdose; LEMO 6 Nadel
|
| Ortungsstruktur |
1 / 4 ′′ Hot-Shoe Verbindung |
| OLED-Display |
Kanalinformationen; Signalstärke; Leistungsinformationen; TALLY-Anzeige |
| Stromquelle |
9-18V für Gleichstrom-Eingang; SONY V-Mount-Batterie |
| Stromverbrauch |
70,5-8,5 W |
| Nettogewicht ((mit Antenne) |
800 g |
| Abmessungen |
169.5 × 122 × 25.2 mm |
| Temperatur |
-10-50°C (Betrieb); -40-80°C (Lagerung) |
Verbindungsdiagramm

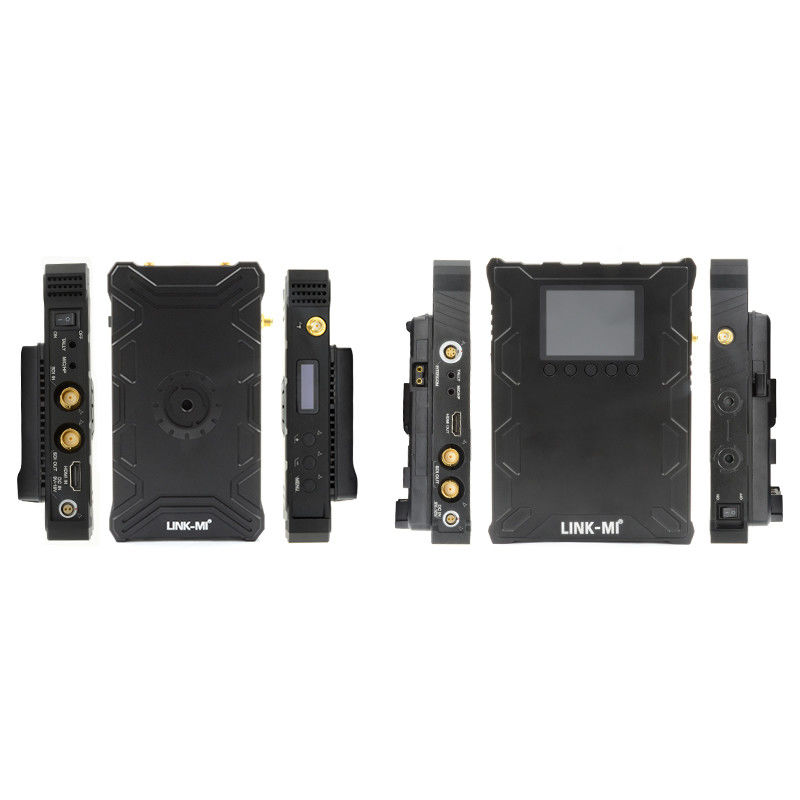

Beschreibung des Panels
Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder Handelsgesellschaft?
A1: Als professioneller Hersteller liefern wir HDMI-bezogene Produkte seit mehr als 10 Jahren in China.
F2: Warum sollten wir Sie wählen?
A2: Wir können Produkte mit Fabrikpreis, guter Qualität, besten Service und langer Garantie anbieten.
F3: Wie wäre es mit Ihrem Produktservice?
A3: Wir können OEM und ODM anbieten, drucken Sie Ihre Marke, Ihr Design auf dem Produkt basierend auf Ihrer Bestellmenge.
F4: Wie sieht es mit den Zahlungsbedingungen aus?
A4: Wir akzeptieren Banküberweisung, Western Union, Geldgramm, Paypal, Bank of China oder Bargeld als Zahlungen.
F5: Wie versendet man das Paket?
A5: DHL, Fedex, EMS, per Luft, See... usw.
F6: Welche Garantie bieten Sie an?
A6: Unser ausgezeichnetes Kundendienstteam wird Ihnen online technische Unterstützung bieten. Wir bieten eine einjährige Garantie für unsere Produkte.
F7: Wie kann ich die Produkte kaufen, die ich brauche, wenn es keinen Preis auf der Website gibt?
A7: Sie können uns Ihre Anfrage über die Produkte, die Sie benötigen, senden. Unsere Verkäufe werden Ihnen innerhalb von 24 Stunden antworten, um Ihnen bei der Bestellung zu helfen.
Benutzerhandbuch:
LM-WX500T 500M Wireless Transmission Kits.pdf
