18Gbps 1x4 HDMI Splitter Extender 150m 4K Video Audio Splitter
Einleitung
LINK-MI LM-SPH14-150 Dieser 18 Gbps HDMI 1x4 HDBaseT Splitter kann 1 Quellsignal auf 4 Display-Geräte verteilen.Die HDMI-Signalübertragungsdistanz kann mit einer Auflösung von 4K2K@60Hz auf 120 Meter verlängert werdenDas Produkt unterstützt bis zu 7,1 CH HD-Audio-Pass-Through.
Eigenschaften
1. HDMI 2.0b, HDCP 2.2 und HDCP 1.x kompatibel
2Unterstützt 18 Gbps Video Bandbreite
3. Unterstützung der Videoauflösung bis 4K2K@60Hz 4:4:4
4Unterstützung von HDR, HDR10+, HLG und Dolby Vision
5Unterstützung von bis zu 7,1 CH HD-Audio-Pass-Through
6. Unterstützung von digitalen und analogen Audio-De-Embedded-Ausgabe
7. Verlängern Sie die Signalübertragungsdistanz bis zu 120 m bei der Auflösung von 4K2K@60Hz, 150 m bei 1080P@60Hz über ein einziges CAT6/6a/7-Kabel
8. Unterstützt 1 HDMI-Eingang, 1 HDMI-Schleifenausgang und 4 HDBaseT-Ausgänge.
9. IR, RS-232 auf HDBaseT-Ausgang geleitet
10. Fortgeschrittenes EDID-Management
11. Unterstützt die Einweg-POC-Funktion (nur vom Sender zum Empfänger)
12Kompaktes Design für eine einfache und flexible Installation
Spezifikation
|
Technische
|
|
HDMI-Konformität
|
HDMI 2.0b
|
|
HDCP-Konformität
|
HDCP 2.2/1.x
|
|
Video-Bandbreite
|
594MHz/18Gbps
|
|
Auflösung des Videos
|
Bis zu 4k2k@60Hz 4:4:4
|
|
Farbtiefe
|
8-Bit,10-Bit,12-Bit ((1080p@60Hz)
8 Bit (4K2K@60Hz YUV4:4:4)
8 Bit, 10 Bit, 12 Bit, 4K2K@60Hz22/4:2:0)
|
|
Farbraum
|
RGB 4:4:4, YCbCr 4:44 / 422 / 4:2:0
|
|
HDR
|
Unterstützung von HDR, HDR10+, HLG, Dolby Vision
|
|
HDMI-Audioformate
|
LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD,
Dolby Digital Plus (DD+), DTS-ES, DTS HD Master,
DTS HD-HRA, DTS-X
|
|
Koaxiale Audioformate
|
PCM2.0, Dolby Digital / Plus, DTS 2.0/5.1
|
|
Analog-Audioformate
|
PCM 2.0CH
|
|
ESD-Schutz
|
Modell des menschlichen Körpers ± 8 kV (Luftlüftentladung)&
± 4 kV (Kontaktentladung)
|
|
Verbindung
|
|
Eingabe
|
1 × HDMI Typ A (19-Pin-Frau)
|
|
Ausgabe
|
1 × HDMI Typ A (19-Pin-Frau)
4x HDBaseT OUT [RJ45]
1x Koaxial Audio OUT [RCA]
1x L/R Audio OUT [5-Pin-Phoenix-Anschluss]
|
|
Kontrolle
|
1 × RS-232 (3-Pin-Phoenix-Anschluss)
1x EDID DIP-Schalter [5-Pin]
1x IR IN [3.5mm Stereo Mini-Jack]
1x IR OUT [3.5mm Stereo-Mini-Jack]
|
|
Mechanische
|
|
Wohnungen
|
Metallgehäuse
|
|
Seidenfarbe
|
Schwarz
|
|
Abmessungen
|
Übertrager: 220 mm (W) × 130 mm (D) × 40 mm (H)
Empfänger: 140 mm (W)×65 mm (D)×18 mm (H)
|
|
Gewicht
|
Übertrager: 853 g
Empfänger: 246 g
|
|
Stromversorgung
|
Eintritt: AC100 - 240V 50/60Hz, Ausgang: Gleichstrom 24V/2,7A
(US/EU-Normen, CE/FCC/UL-Zertifiziert)
|
|
Stromverbrauch
|
35 W
|
|
Betrieb
Temperatur
|
0°C ~ 40°C / 32°F ~ 104°F
|
|
Speichertemperatur
|
-20°C ~ 60°C / -4°F ~ 140°F
|
|
Relative Luftfeuchtigkeit
|
20~90% RH (nicht kondensierend)
|
| Anmerkung:Die Spezifikationen können ohne vorherige Ankündigung geändert werden |
Verbindungsdiagramm

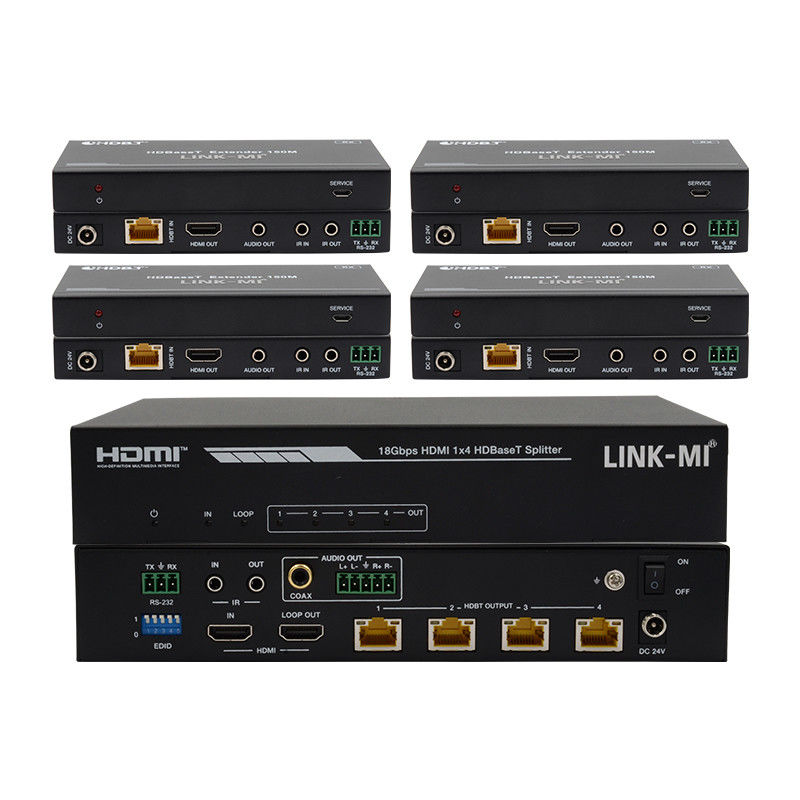

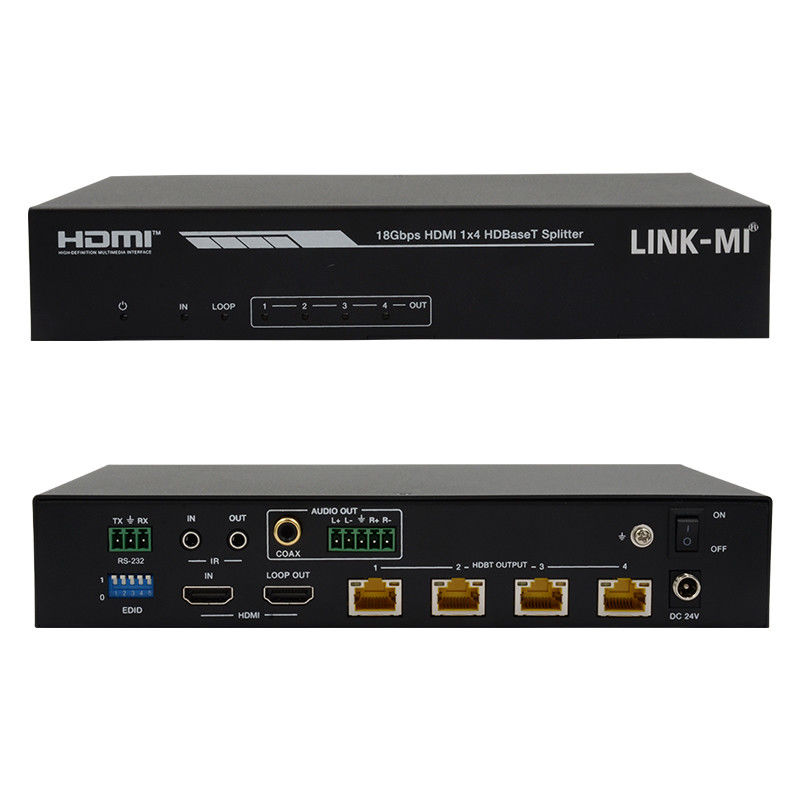

Beschreibung des Panels
Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder Handelsgesellschaft?
A1: Als professioneller Hersteller liefern wir HDMI-bezogene Produkte seit mehr als 10 Jahren in China.
F2: Warum sollten wir Sie wählen?
A2: Wir können Produkte mit Fabrikpreis, guter Qualität, besten Service und langer Garantie anbieten.
F3: Wie wäre es mit Ihrem Produktservice?
A3: Wir können OEM und ODM anbieten, drucken Sie Ihre Marke, Ihr Design auf dem Produkt basierend auf Ihrer Bestellmenge.
F4: Wie sieht es mit den Zahlungsbedingungen aus?
A4: Wir akzeptieren Banküberweisung, Western Union, Geldgramm, Paypal, Bank of China oder Bargeld als Zahlungen.
F5: Wie versendet man das Paket?
A5: DHL, Fedex, EMS, per Luft, See... usw.
F6: Welche Garantie bieten Sie an?
A6: Unser ausgezeichnetes Kundendienstteam wird Ihnen online technische Unterstützung bieten. Wir bieten eine einjährige Garantie für unsere Produkte.
F7: Wie kann ich die Produkte kaufen, die ich brauche, wenn es keinen Preis auf der Website gibt?
A7: Sie können uns Ihre Anfrage über die Produkte, die Sie benötigen, senden. Unsere Verkäufe werden Ihnen innerhalb von 24 Stunden antworten, um Ihnen bei der Bestellung zu helfen.
Benutzerhandbuch:
LM-SPH14-150 1x4 HDBaseT Splitter 150m.pdf
