SD/HD/3G-SDI 1 bis 2 Verteilerverstärker und Repeater
Einleitung
LINK-MI LM-TV04MSD/HD/3G-SDI 1 bis 2 Verteilerverstärker und Repeater
Eigenschaften
1. Verteilt 1 SDI-Eingang auf 4 SDI-Ausgänge gleichzeitig
2- Ein einzelnes Gerät kann bis zu 120m/390ft übertragen (Belden 1694A)
3. mit Audio-Extraktion (3.5mm Stereo-Audio-Ausgang)
4. Wiederherstellungsfunktion --- unbegrenzte Wiederholverbindung
5. Unterstützung des SDI-Standards: SD-SDI, HD-SDI, 3G-SDI
6Datenraten: 270 Mbps (SD-SDI), 1.485 Gbps (HD-SDI), 2.97 Gbps (3G-SDI)
7. Signaltyp: SMPTE 292M, SMPTE 259M, SMPTE 424M
8. DC 5V1A (Stromverbrauch weniger als 2W)
9Mit aufhängenden Ohren.
Spezifikation
| Funktion zur Neuaufstellung |
- Ja, das ist es. |
| SDI-Standards |
SD-SDI, HD-SDI, 3G-SDI |
| HD/SD-SDI-Erkennung |
Auto |
| Unterstützte Protokolle |
SMPTE 259M
SMPTE 292M
SMPTE 424M
|
| Datenquoten |
270 Mbps (SD-SDI), 1,485 Gbps (HD-SDI), 2,97 Gbps (3G-SDI) |
| Videounterstützung |
480i@60hz, 720p@50/59.94/60hz, 1080i@50/59.94/60hz, 1080p@23.98/24/25/29.97/30/50/59.94/60hz |
| Typ des SDI-Signals |
SMPTE-292M, SMPTE-259M, SMPTE-424M |
| Ausgangsimpedanz |
mit einer Breite von mehr als 20 mm |
| Kabelgleichung |
HD-SDI bis 120 m
SD-SDI bis 200 m
Unbegrenzte Wiederholverbindung
|
| Audio-Samplerrate |
48 Khz |
| Impedanz |
mit einer Breite von mehr als 20 mm |
| Eingabe |
1x BNC [SDI] |
| Ausgabe |
2x BNC [SDI] |
| Stromadapter |
5V1A Gleichstrom |
| Stromverbrauch (maximal) |
2W |
| Abmessung ((LxWxH) |
L75xW85xH30mm |
| Betriebstemperatur |
0°C ~ 40°C / 32°F ~ 104°F |
| Speichertemperatur |
-20°C ~ 60°C / -4°F ~ 140°F |
| Relative Luftfeuchtigkeit |
20~90% RH (keine Kondensation) |
| Wohnmaterial |
Metallgehäuse |
Verbindungsdiagramm

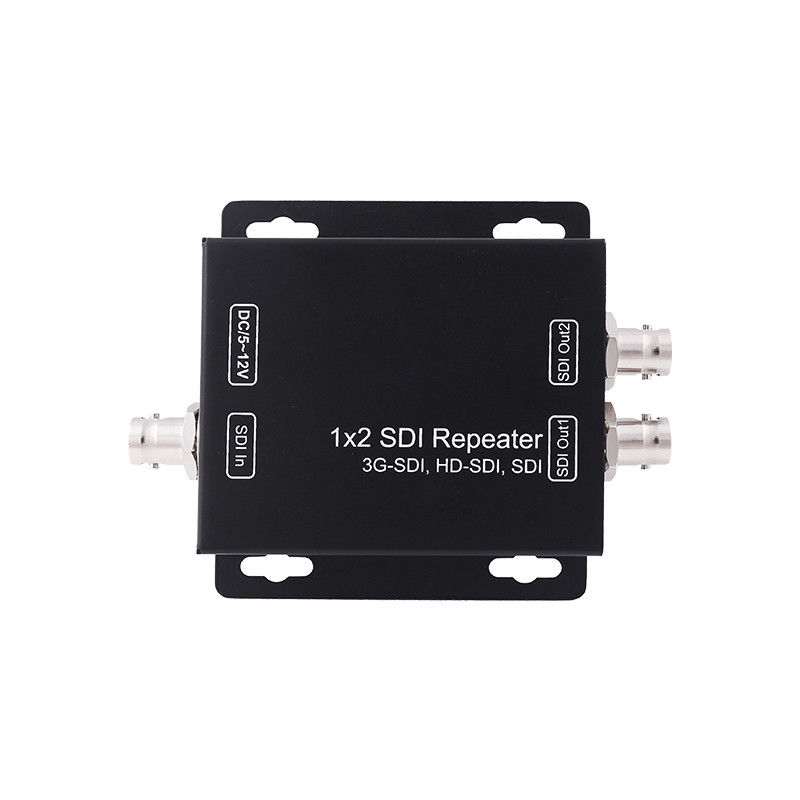

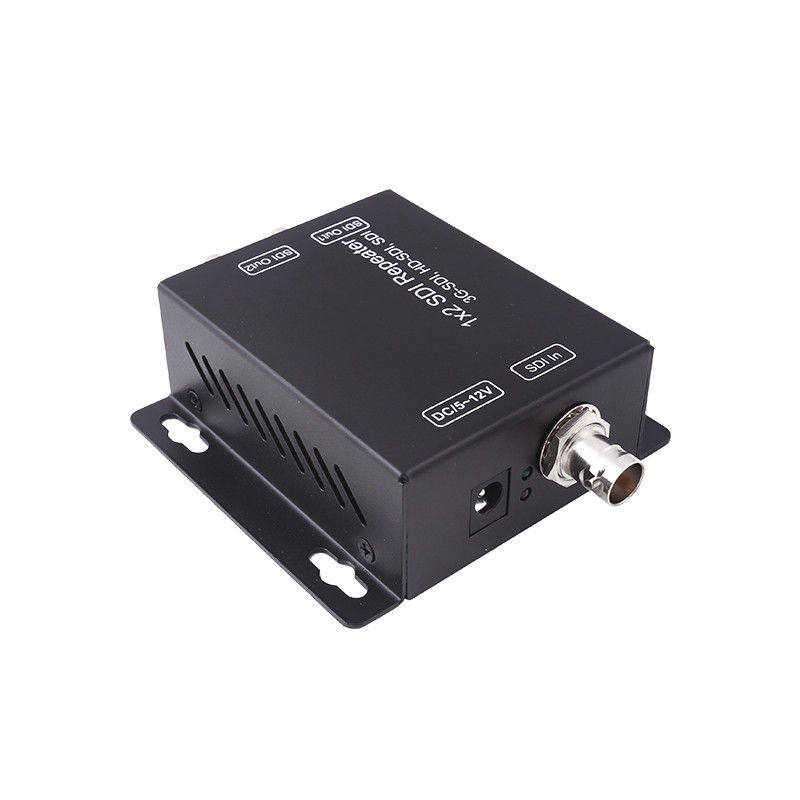

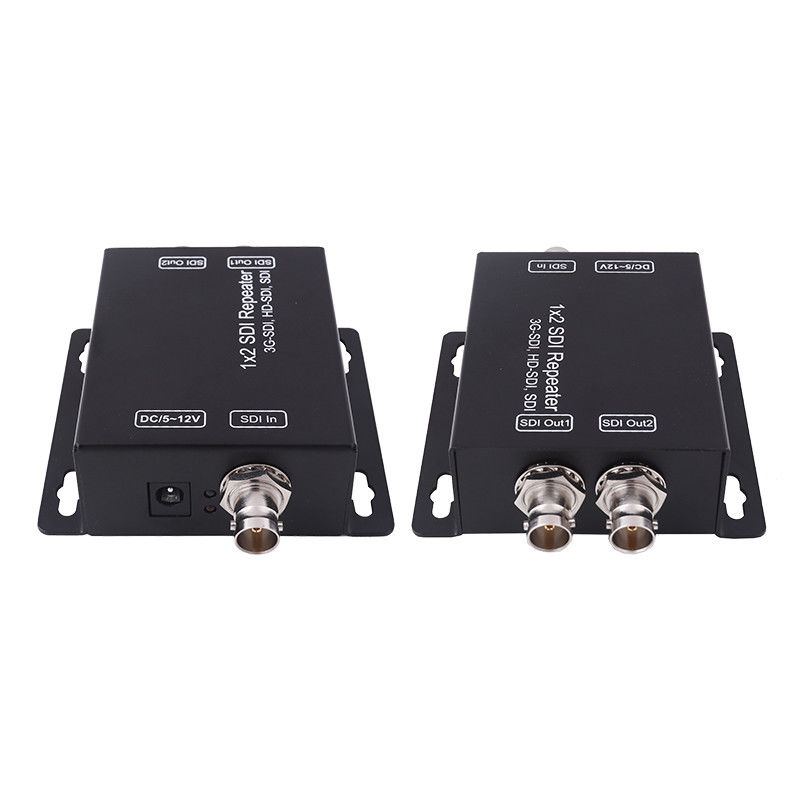

Beschreibung des Panels
Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder Handelsgesellschaft?
A1: Als professioneller Hersteller liefern wir HDMI-bezogene Produkte seit mehr als 10 Jahren in China.
F2: Warum sollten wir Sie wählen?
A2: Wir können Produkte mit Fabrikpreis, guter Qualität, besten Service und langer Garantie anbieten.
F3: Wie wäre es mit Ihrem Produktservice?
A3: Wir können OEM und ODM anbieten, drucken Sie Ihre Marke, Ihr Design auf dem Produkt basierend auf Ihrer Bestellmenge.
F4: Wie sieht es mit den Zahlungsbedingungen aus?
A4: Wir akzeptieren Banküberweisung, Western Union, Geldgramm, Paypal, Bank of China oder Bargeld als Zahlungen.
F5: Wie versendet man das Paket?
A5: DHL, Fedex, EMS, per Luft, See... usw.
F6: Welche Garantie bieten Sie an?
A6: Unser ausgezeichnetes Kundendienstteam wird Ihnen online technische Unterstützung bieten. Wir bieten eine einjährige Garantie für unsere Produkte.
F7: Wie kann ich die Produkte kaufen, die ich brauche, wenn es keinen Preis auf der Website gibt?
A7: Sie können uns Ihre Anfrage über die Produkte, die Sie benötigen, senden.
Benutzerhandbuch:
